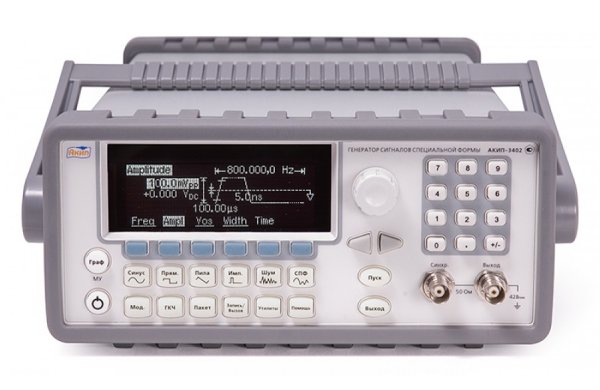

Генератор сигналов АКИП-3402

Артикул: 1-14240

ВЫХОДНЫЕ ПАРАМЕТРЫ
• Частотный диапазон: 1 мкГц - 50 МГц (для синуса)
• Разрешение: 1 мкГц
РЕЖИМ ПЕРЕНОСА ПЧ
• Частотный диапазон: 1 мкГц - 25 МГц
• Время нарастания/спада: < 10 нс
• Выброс: ИМПУЛЬС
• Диапазон частот: 500 мкГц – 10 МГц
• Длительность импульса: От 20 нс
• Время нарастания/спада: < 10 нс

ОБЩИЕ ДАННЫЕ
• Напряжение питания: 220 В (± 15 %), 50 / 60 Гц
• Размеры: 107 × 224 × 380 мм
• Вес: 3,6 кг




Генератор сигналов АКИП-3402


• Диапазон частот до 50 МГц для синуса и до 25 МГц для меандра
• Разрешение по частоте 1 мкГц
• Погрешность установки частоты ±20*10-6 (опция ±5*10-7)
• Формы сигнала: синусоидальный, прямоугольный, пила, треугольник, шум, постоянное смещение
• Режим формирования сигнала произвольной формы (5 видов)
• Возможность установки сопротивления нагрузки до 1 МОм
• Использование прямого цифрового синтеза
• Разрядность ЦАП 14 бит; частота дискретизации 125 МГц; память 256 тысяч точек
• Режимы АМ, ФМ, ЧМ, ИМ, ГКЧ, фазо-частотная манипуляция
• Перестраиваемое время нарастания (от 5 нс до 100 нс)
• Параллельный выход данных 16 бит
• Интерфейс USB, LAN, GPIB (КОП)
• ПО Wavepatt для формирования сигналов произвольной формы
• Вход внешней опорной частоты
• Поддержка синхронной работы нескольких генераторов
• Синхро -вход и -выход




Технические данные
ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
ВЫХОДНЫЕ ПАРАМЕТРЫ Частотный диапазон 1 мкГц - 50 МГц (для синуса)
Разрешение 1 мкГц
Погрешность установки частоты ±20*10-6 (опционально ±5*10-7)
Выходной уровень 10 мВ…10 В пик-пик на нагрузке 50 Ом
СИНУСОИДА Погрешность установки уровня на 1 кГц ±(1%+1 мВпик) ±5*10-7 (10 МГц опция 01)
Неравномерность АЧХ относительно 1 кГц 0,1 дБ при частоте менее 100 кГц,
0,15 дБ для частот от 100 кГц до 5 МГц,
0,3 дБ для частот от 5 МГц до 20 МГц,
0,5 дБ для частот от 20 до 50 МГц
Коэффициент гармоник
(при уровне не более 1Впик)
≤ -70 дБн (0,04%) до 20 кГц,
< -50 дБ до 1 МГц,
ПОСТОЯННОЕ СМЕЩЕНИЕ Диапазон ±5 В на нагрузке 50 В (пиковое значение AC+DC)
Погрешность установки ±(2% от смещения +0,5% от амплитуды сигнала)
РЕЖИМ ПЕРЕНОСА ПЧ Частотный диапазон 1 мкГц - 25 МГц
Время нарастания/спада < 10 нс
Выброс
Перестраиваемая скважность 20% - 80% (до 10 МГц), 40 – 60% (до 25 МГц)
Погрешность установки скважности ±1% для скважности 50%
Джиттер 200 пс
ПИЛА, ТРЕУГОЛЬНИК Диапазон частот 1 мкГц – 200 кГц
Нелинейность <0,1%
Перестраиваемая скважность 0,0 – 100,0%
ИМПУЛЬС Диапазон частот 500 мкГц – 10 МГц
Длительность импульса От 20 нс
Время нарастания/спада < 10 нс
Диапазон изменения времени нарастания От 5 до 100 нс
Диапазон изменения скважности 0,000,000,2% - 99,999,999,8%
Период повторения импульсов От 100 нс до 2000 с
Выброс <2%
Джиттер 200 пс
ШУМ Полоса частот (белый шум) 20 МГц (типично)
ПРОИЗВОЛЬНАЯ
ФОРМА
Диапазон частот 1 мкГц – 10 МГц
Длина памяти 2 – 256 тысячи точек
Разрешение ЦАП 14 бит (включая знак)
Частота дискретизации 125 МГц
Память 4 ячейки
Параметры сигнала Минимальное время нарастания 30 нс, линейность
0,1%, джиттер 6 нс
ПАКЕТНЫЙ РЕЖИМ Формы сигналов Синус, прямоугольник, пила, треугольник,
произвольная (СПФ), импульс
Виды запуска По счету (от 1 до 50000 импульсов), по строб-импульсу
Период повторения 1 мкс – 500 с
ПАРАЛЛЕЛЬНЫЙ
ВЫХОД
Тактовая частота 50 МГц
Уровень ТТЛ
Длина последовательности 2…256 тысяч символов
АМ, ЧМ Формы несущей Синус, меандр, пила, произвольная
Источник модуляции Внешний/внутренний
Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная
(частота до 20 кГц)
Девиация частоты До 25 МГц (пиковая)
Коэффициент АМ 1…120 % (АМ); разрешение 0,1 %
ФМ Формы несущей Синус, меандр, пила, произвольная
Диапазон частот такой же, как у основного сигнала
Источник модуляции Внешний/внутренний
Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная
Диапазон модулирующих частот 2 мГц…20 кГц
Диапазон установки девиации фазы от 0º до 360,0º
ИМ Диапазон частот 500 мкГц – 10 МГц
Форма несущей Меандр (импульс)
Источник модуляции Внешний/внутренний
Модулирующее колебание (внутреннее) Синус, меандр, пила, треугольник, шум, произвольная
Диапазон модулирующих частот 2 мГц…20 кГц
коэфф. модуляции (по длительности) 0%…100%; разрешение 0,1 %
ГКЧ Формы несущей Синус, меандр, пила, произвольная
Диапазон частот такой же, как у основного сигнала
Время качания 1мс…500 с
Закон качания Линейный или логарифмический
Тип качания Возрастание или убывание

ОБЩИЕ ДАННЫЕ
Напряжение питания 220 В (± 15 %), 50 / 60 Гц
Размеры 107 × 224 × 380 мм
Вес 3,6 кг
Комплект поставки Сетевой шнур (1), руководство по эксплуатации, ПО, USB кабель
Опции Термостатированный ОГ ±5×10-7 (опция 01)
