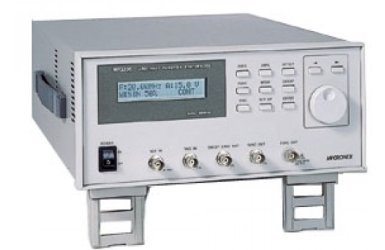

MFG206 – это генератор функций, оснащённый схемой PLL (фазовая автоподстройка частоты, ФАПЧ); которая генерирует частоты с высокой точностью и стабильностью. Генератор произвольных функций можно использовать в следующих областях: (1) В качестве генератора функций с синусоидальной, треугольной или прямоугольной формой сигнала в широком диапазоне частот от 1 мГц до 20 МГц, с высокой амплитудой сигнала (30 В без нагрузки). (2) Генератор сигналов произвольной формы, программируемый 12-битными и 128К словами, с максимальной частотой выборки 10 МГц. Генератор MFG206, несмотря на свою простоту и невысокую стоимость, является высококачественным генератором функций, обеспечивающим высокоточный и стабильный сигнал, и его соотношение качество/цена способны удовлетворить потребителей, использующих его в самых разных областях применения.
Характеристики прибора:
- Диапазон частот от 1 миллигерца до 20 мегагерц / 30 В пиковое напряжение (без нагрузки)
- Высокая точность и стабильность частоты благодаря способу синтезирования
- Функция генератора сигналов произвольной формы (слова 10М/с, 12 бит, слова 128К)
- Функции BURST/GATE (ПАКЕТ/ПОРОГ)
- Две функции: линейная и логарифмическая развёртка
- Широкая область применения благодаря функции VCF (регулировка частоты напряжением)
- Кабель RS-232C (стандартная принадлежность) и GP-IB (дополнительная принадлежность)
Технические характеристики:
Генератор функций | |
Характеристики формы сигнала | |
Тип сигнала | Синусоидальный, треугольный, прямоугольный сигнал, и постоянный ток |
Синусоидальный | |
Искажения | менее 1% на 1кГц |
Треугольный | |
Линейность | более 99% при амплитуде от 10 до 90% и диапазоне 1мГц – 9.999кГц |
Прямоугольный | |
Время нарастания / спада | менее 16нс при амплитуде от 10 до 90% на 1кГц |
Симметричность | менее 1% на 1кГц |
Выбросы | менее 5% |
Постоянный ток | |
Диапазон на выходе | От -15V до +15V без нагрузки |
Разрешение по установке | знак + 3 разряда |
Точность | менее (±5% от установки ±20мВ) |
Временные характеристики | |
Диапазон частот | От 1мГц до 20МГц (от 1мГц до 10МГц на треугольном сигнале) |
Разрешение по установке | 4 разряда |
Погрешность | менее ±50 промилле (0 – 40°C) |
Коэффициент заполнения | Параметр используется только для треугольного и прямоугольного сигналов |
Разрешение по установке |
5 – 95 % / 1% шаг (0,001Гц – 9,999кГц) 25 – 75 % / 1% шаг (10,00 to 999,9кГц) 50% (1,000 – 20,00МГц) |
Погрешность |
менее ±1% (0,001Гц – 9.999кГц) менее ±7% (10,00 – 999,9кГц) |
Выходные характеристики | |
Выходное сопротивление | 50 Ом ±5% |
Амплитуда | |
Диапазон установок | 300мВp-p – 30Вp-p (размах) без нагрузки |
Разрешение по установке | 3 разряда |
Погрешность | менее (±5% от установки ±10мВ) на 1кГц |
Неравномерность |
менее ±3% (0,001 – 999,9Гц) менее ±3,5% (1,000 – 999,9кГц) менее ±5% (1,000 – 4,999МГц) менее +5% / -15% (синус, 5,000МГц – 20,00МГц) менее +5% / -25% (треугольник, 5,000МГц – 10,00МГц) |
Сдвиг по постоянному току | |
Выходной диапазон | 0В ±15В без нагрузки, ограничивается диапазоном амплитуды |
Разрешение по установке | знак +3 разряда |
Погрешность | менее (±7% от установки ±20мВ) |
Выходной режим | |
Непрерывный | Выводится непрерывный сигнал |
Пакетный | |
Диапазон частот | 0,100Гц – 999.9кГц |
Частотная погрешность | менее (±10% от установки) |
Интенсивность пакета | От постоянного тока до 500кГц |
Диапазон количества циклов | От 1 до 4096 циклов |
Диапазон фазового сдвига | От -90 град. до +90 град. / 1град. шаг (0,100Гц – 9,999кГц) От -75 град. до +75 град. / 1град. шаг (10,00 – 999, 9кГц) |
Погрешность фазового сдвига | менее ±3 град.(0,100Гц – 1,000кГц) |
Источник запуска | Внешний и ручной запуск |
Пороговый | |
Диапазон частот | 0,100Гц – 999.9кГц |
Частотная погрешность | менее (±10% от установки) |
Интенсивность порога | От постоянного тока до 500кГц |
Диапазон фазового сдвига |
От -90 град. до +90 град. / 1град. шаг (0,100Гц – 9,999кГц) От -75 град. до +75 град. / 1град. шаг (10,00 – 999, 9кГц) |
Погрешность фазового сдвига | менее ±3 град. (0,100Гц – 1,000кГц) |
Источник запуска | Внешний запуск |
Функция развёртки | |
Вид формы сигнала | Синусоидальный |
Ось времени развёртки | Линейная или логарифмическая |
Диапазон времени развёртки | 0,01 – 10,0 сек / 0,01сек шаг |
Погрешность времени развёртки | менее (±10% от установки) |
Диапазон начальной частоты | 100,0Гц – 20,00МГц |
Погрешность начальной частоты |
менее (±5% от установки) в диапазоне частот развёртки 200кГц – 20МГц менее (±10% от установки ±0.05K [Гц]) (за исключением диапазона, указанного выше, K: значение максимальной частоты диапазона) менее (±5% от установки) в диапазоне частот развёртки 200кГц – 20МГц менее (±10% от установки ±0.05K [Гц]) |
Диапазон конечной частоты | 100,0Гц – 20,00МГц |
Погрешность конечной частоты |
менее (±5% от установки ±10 × (1+T) [кГц]) в диапазоне частот развёртки 200кГц – 20МГц менее (±10% от установки ±0.05K [Гц] ) (за исключением диапазона, указанного выше, K: значение максимальной частоты диапазона) |
Диапазоны частот развёртки | 4 диапазона ([200кГц – 20МГц], [10 кГц – 1МГц], [1кГц – 100 кГц], [100Гц – 10 кГц]) |
Управляющий вход | |
Вход запуска | |
Входное сопротивление | 10кОм ±5% |
Пороговый уровень | Уровень ТТЛ |
Минимальная ширина импульса | более 25нс |
Входной разрушающий уровень | ±20В (постоянный ток + пик переменного тока) максимум |
Вход VCF (регулировка частоты напряжением) | |
Входное сопротивление | 10кОм ±5% |
Диапазон частот | 6 диапазонов ([200кГц – 20МГц], [10кГц – 1МГц], [1кГц – 100кГц], [100Гц – 10кГц], [10Гц – 1кГц], [1Гц – 100Гц]) |
Максимальная ширина полосы качания развёртки | Прибл. 1: 100 в диапазоне 0,1 – 10В на входе |
Погрешность частоты | менее (±10% от установки ±0.05K [Гц]) (синусоидальный сигнал, K: значение максимальной частоты диапазона) |
Входной разрушающий уровень | ±20В (постоянный ток + пик переменного тока) максимум |
Управляющий выход | |
Выход SYNC (синхронизация) | |
Форма сигнала | Прямоугольный сигнал |
Выходной уровень | Уровень ТТЛ |
Время нарастания / спада | менее 25нс |
Выходное сопротивление | Приблизительно 100 Ом |
Выход развёртки SYNC (синхронизация) | |
Форма сигнала | Прямоугольный сигнал |
Выходной уровень | Уровень ТТЛ |
Время нарастания / спада | менее 25нс |
Выходное сопротивление | Приблизительно 100 Ом |
Генератор сигналов произвольной формы | |
Форма сигнала | |
Горизонтальная ось | От 8 до 131072 (128K) слов |
Вертикальная ось | 12 бит |
Частота выборки | |
Диапазон установок | 100Гц – 10МГц / 4-разрядная установка |
Погрешность | менее ±50 промилле (0 – 40°C) |
Создание формы сигнала | |
Стандартные формы сигнала | Синусоидальная, треугольная, прямоугольная, пилообразная формы, sin X/X, (1-ε-ax); ε-ax, белый шум, постоянный ток |
Прямая линия | Соединяет две линии прямой |
Расчётная | +, -, ×, ограничение, абсолютное значение, зеркальная форма, сглаживание, изменение размера, сдвиг |
Поточечное введение | Введение каждой точки |
Редактирование формы сигнала | Cut, Copy, Paste, Undo, Delete |
Редактирование файла | New, Open, Close, Save, Save as, Data import, Data export, Print, Printer setup, Transmit, Exit |
Другие характеристики | |
Узел дисплея | |
Монитор | ЖК-дисплей (20 знаков × 2 столбца) |
Содержание | Частота, амплитуда, форма сигнала, режим, и другая информация |
Сохранение параметров | |
Сохранение 10 позиций | Интерфейс |
Интерфейс | |
Вид связи | RS-232C (GP-IB – дополнительная принадлежность) |
Скорость передачи в Бод | 2,400 – 57,600 |
Команды | Запись и считывание параметров, запись формы сигнала |
Общие характеристики | |
Рабочая температура | 0 – 40°C (Гарантировано при 23 ± 5°C) |
Рабочая влажность | менее 40°C / 80% относительная влажность (Гарантировано при менее 28°C / 80% относительная влажность) |
Температура хранения | От -10 до +60°C / менее 80% относительная влажность |
Время разогрева | более 30 мин. |
Источник питания | 90 – 130В переменного тока / 180 – 250В переменного тока (выбирается переключателем на задней стенке) |
Размеры | 260 (Ш) × 115 (В) × 360 (Г) мм (без выступающих частей) |
Вес | Приблизительно 4.1кг |
