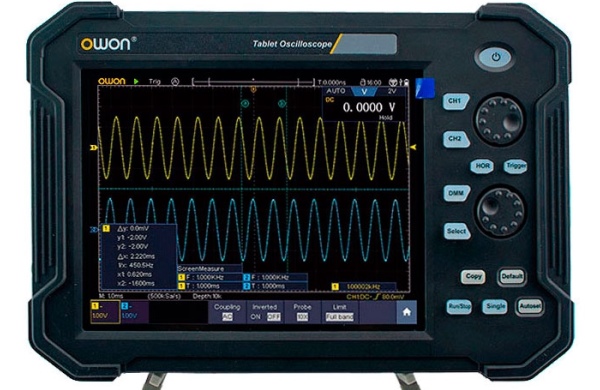

Прибор OWON TAO3102A это 2-х канальный портативный цифровой запоминающий осциллограф в планшетном корусе с полосой пропускания до 100 МГц.
В приборе расположен встроенный 14-ти битный АЦП, который способен работать с тремя режимами оцифровки: 8 bit, 12 bit или 14 bit. Этими значениями определяется текущая величина другого важного параметра прибора OWON TAO3102A - частота дискретизации.
При установке разрешения АЦП в значение 8 bit, частота дискретизации равна 500 Мвыб/сек на канал (при работе 2-х каналов одновременно) или 1 Гвыб/сек (при работе только одного канала).
При установке разрешения АЦП в значение 12 bit, частота дискретизации равна 250 Мвыб/сек на канал (при работе 2-х каналов одновременно) или 500 Мвыб/сек (при работе только одного канала).
При установке разрешения АЦП в значение 14 bit, частота дискретизации равна 100 Мвыб/сек на канал, независимо пот числа работающих каналов.
Встроенный в осциллограф OWON TAO3102A объем памяти позволяет обеспечить длину записи в 20М точек на канал (при работе 2-х каналов вместе) или 40М точек , при работе только одного канала.
Компактный цифровой осциллограф OWON TAO3102A имеет большой цветной сенсорный дисплей с диагональю 20 см с разрешением 800 x 600 пикс.
Осциллограф OWON TAO3102A оснащен встроенной аккумуляторной Li-ion батареей на напряжение (DC) в 7,4 В, ёмкостью 8000 мА-ч, со временем автономной работы до 5 часов.
Планшетный цифровой осциллограф OWON TAO3102A имеет проводные интерфейсы LAN, USB (device/host) и встроенный беспроводной модуль передачи данных по Wi-Fi (опция), необходимые для подключения внешних устройств.
Осциллограф OWON TAO3102A имеет возможность захвата сигналов последовательной передачи данных на шинах UART, SPI, I2C, CAN (опционально), а так же их декодирования.
Высокие технические характеристики и функциональность планiетного цифрового осциллографа OWON TAO3102A обеспечивает возможность быстрого захвата осциллограмм (максимально - до 45 000 осциллограмм/сек), что является главным элементом для обнаружения редких, непериодических и иллюзорных сигналов.
Значительный объём встроенной памяти размером в 40М точек, позволяет анализировать значительные участки исследуемого сигнала.
Планшетный цифровой осциллограф OWON TAO3102A реализует множество математических функции: сложение, вычитание, умножение, деление, анализ Фурье и др.
Компактные размеры и собственный вес прибора OWON TAO3102A обеспечивают удобство его применения в полевых условиях.
Основные параметры планшетного осциллографа OWON TAO3102A
- Полоса пропускания: 100 МГц;
- Количество каналов: 2;
- Максимальная частота дискретизации: 1 Гвыб/сек;
- Вертикальное разрешение: 14 бит;
- Глубина памяти: 40M;
- Чувствительность 1 мВ/дел;
- Скорость регистрации до 45 000 осциллограмм/сек;
- Декодирование протоколов: UART, CAN, LIN, SPI, I2C (опция);
- Мультиметр;
- Батарейное питание Li-ion, 8000 мАч / 7,4 В в комплекте ;
- Сенсорный дисплей 20 см, цветной, LCD, 800 x 600 пикселей;
- Интерфейсы: PictBridge, LAN,, USB2.0, USB Device, Wi-Fi (опция);
- Габариты: 270 х 48 х 190 мм.;
- Вес: 1,7 кг.
