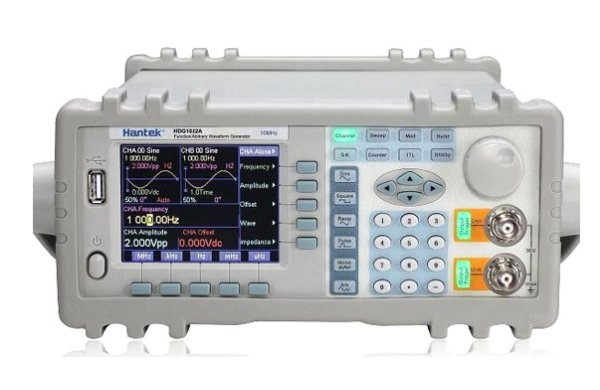

- Прямой цифровой синтез,2 независимых канала
- 3.5" TFT экран
- Минимимальный стаибильный выход: 1мВ (50 Ом)
- Качающаяся частота (свип), качающаяся амплитуда (свип), выбросы и функция сложения A и B
- Защита от перенапряжения, по току, от КЗ, от переполюсовки
- Опционально: RS232, USB интерфейс, частотомер;
ХАРАКТЕРИСТИКИ УСТРОЙСТВА
Диапазон частот (синус) | 40uHz~20MHz |
Характеристики канала 1 | |
Характеристики выходного сигнала | |
Тип | синус, меандр, импульс, постоянный |
Длина сигнала | 4 - 16000 точек |
Скорость сэмплирования | 180 Мточек/сек |
Амплитудное разрешение | 10 бит |
Подавление синусодиальных гармоник | .50dBc (.1MHz), . 40dBc (1MHz ~ 20MHz), .30dBc (20MHz ~ 40MHz) |
Искажение синуса | .0.5 % (20Hz ~ 200kHz) |
Время нарастания и спада для импульса | .20ns |
Выброс на импульсе | .5% |
Заполнение меандра | 50% |
Заполнение импульса | 0.1%~ 99.9% |
Частотные характеристики | |
Диапазон частот | синус:40µHz - 2kHz, разрешение: 40µHz; 2kHz - максю частота, разрешение: 40 mHz; меандр: 40µHz~20mHz; pluse:40µHz~10mHz |
Точность частоты | ±(5*10-5+40mHz) |
Стабльность частоты | ±5*10-6/3 часов |
Амплитудные характеристики | |
Диапазон | 2mVpp ~ 20Vpp (высокий импеданс) |
Разрешение | 20mVpp (амплитуда>2Vpp), 2mVpp (амплитуда<2Vpp) |
Точность | ±(1%+2mVrms) (высокий импеданс, RMS, 1kHz) |
Стабильность | ±0.5%/3 час |
Гладкость | ±5% (частота<1MHz), ±10% (1MHz ~ 10MHz), ±20% (10MHz ~ 60MHz) |
Выходной импеданс | 50 Ом |
Устанавливаемый диапазон амплитуды синуса (50 Ом) | 1mVpp ~ 10Vpp, .10MHz; 1mVpp ~ 5Vpp, .40MHz; 1mVpp ~ 2Vpp . 40MHz |
Устанавливаемый диапазон амплитуды (высокий импеданс) | 2mVpp ~ 20Vpp, .10MHz; 2mVpp ~ 10Vpp, .40MHz; 2mVpp ~ 4Vpp .40MHz |
Характеристики сдвига | |
Диапазон | >±10V (высокий импеданс) |
Разрешение | 20mVdc |
Точность | ±(1%+20mVdc) |
Свип(линейный свип частоты или амплитуды) | |
Диапазон | свободный |
Шаг свипа | любое значение больше разрешения |
Скорость | 10ms~60s/шаг |
Режимы | нарастание, убывание, нарастание-убывание |
ручной режим | шаг/время |
Характеристики FM | |
Модулирующий сигнал | внешний или внутренний |
FM отклонение | 0%~20% |
Характеристики AM | |
Модулирующий сигнал | внешний или внутренний |
Отклонение | 0%~120% |
Shift Keying Characteristics | |
FSK | произвольная установка несущей частоты и частоты скачка |
ASK | произвольная установка несущей амплитуды и амплитуды скачка |
PSK | фаза скачка 0-360, резрешение resolution 11.25° |
Альтернативная скорость | 10ms~60s |
Выходные характеристики канала B | |
Харатеристики сигнала | |
Тип | 32 типа, такие как синусоида, меандр, пила, лестница и т.д. |
Длина сигнала | 1024 точки |
Сэмплирование | 12.5 Мегаточек/с |
Разрешение по амлитуде | 8 бит |
Частотные характеристики | |
Диапазон | Синус: 10mHz~1MHz; другие формы: 10mHz~100kHz |
Частотное разрешение | 10mHz |
Частотная точность | ±(1.10-5+10mHz) |
Амплитудные характеристики | |
Диапазон | 50mVpp~20Vpp (высокий импеданс) |
Разрешение | 20mVpp |
Выходной импеданс | 50 . |
Гармонические характеристики (частота канала B - гармоника сигнала на канале A) | |
Время | 0.1 - 250.0 раз |
Гармоническая частота | <1MHz |
Регулировка фазы | грубоая: 11.25 град/шаг, точная: 2 град/шаг |
Характеристики выбросов(сигнал на канале B используется как сигнал выброса) | |
Частота канала B | 40mHz ~ 1MHz |
Частота выброса | 10mHz ~ 50kHz |
Счетчик выброса | 1~65000 циклов |
Режим выброса | постоянно или разово |
TTL выход | |
Характеристики сигнала | нарастание спад меандра .20ns |
Частота | такая же как на канале А |
Амплитуда | TTL, CMOS совместимаяe, низкий уровень <0.3V, высокий >4V |
Обшие характеристики | |
Питание | Напряжение: AC220V (±10%), AC110V (±10%) (правильно устанавливайте переключатель выбора напряжения); частота: 50Hz (±5%) мощность: <45VA |
Среда | Температура: 0~40. влажность: <80% |
Экран | TFT экран, 320*240 |
Размераы и вес | 415mm 295mm 195mm; 3.5кг |
Опциональнаые части | |
Удаленное управление | USB RS232 |
Частотомер | Диапазон: 1Hz~200MHz; Амплитуда сигнала: 100mVpp~20Vpp Мак. выходная мощность: 7W (8., 1W (50 .) Макс. выходное напряжение: 22Vpp |
Усилитель мощности | Полоса пропускания 1Hz-200kHz |
