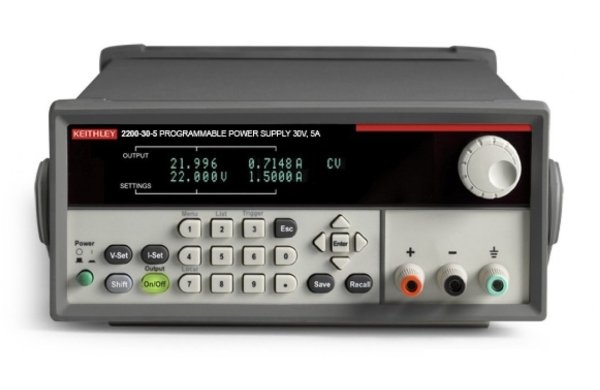

Широкий диапазон токов и напряжений и гибкие возможности делают программируемые источники питания серии Keithley 2200 прекрасным дополнением к парку ваших приборов. Благодаря базовой погрешности по напряжению 0,03% и базовой погрешности по току 0,05%, вы можете быть уверены в точности выходных параметров. Возможность использования выносного датчика для компенсации падения напряжения на проводах и уровень шума менее 3 мВпик-пик дополнительно повышают точность установки напряжения.
Режим списка и интерфейсы GPIB и USB для дистанционного программирования ускоряют разработку сложных схем тестирования. Источники питания серии Keithley 2200 генерируют именно те напряжения, которые нужны в ваших задачах – причем быстро и точно.
Все модели серии Keithley 2200 оборудованы схемой защиты от перенапряжений, которая снижает выходное напряжение, если оно по какой-то причине превысит установленный пользователем порог. Кроме того, Keithley 2200 позволяет предотвратить случайную установку напряжения выше указанного предела.

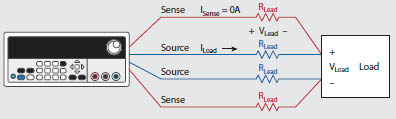

Для увеличения точности и компенсации падения напряжения источники питания Keithley 2200 могут быть подключены по четырехпроводной схеме.
Технические характеристики
Диапазон выходных значений
Напряжение: от 0 до 30 В
Ток: от 0 до 5 А
Максимальная мощность
150 Вт
Нестабильность по нагрузке
Напряжение: ≤0,01% + 2 мВ
Ток: ≤0,05% + 1,5 мА
Нестабильность по сети питания
Напряжение: ≤0,01 % + 1 мВ
Ток: ≤0,05% + 0,1 мА
Пульсации и шум (от 20 Гц до 7 МГц)
Напряжение: ≤1 мВскз / 4 мВпик-пик
Ток: ≤4 мАскз
Разрешение установки
Напряжение: 1 мВ
Ток: 0,1 мА
Погрешность установки (25 °C ± 5 °C)
Напряжение: ≤0,03% + 3 мВ
Ток: ≤0,05 % + 2,5 мА
Разрешение индикации
Напряжение: 1 мВ
Ток: 0,1 мА
Погрешность индикации (25 °C ± 5 °C)
Напряжение: ≤0,02% + 2,5 мВ
Ток: ≤0,05 % + 2,5 мА
Защита от перенапряжения
Диапазон (тип): от 1 до 29 В
Погрешность: ±0,5 % + 0,5 В
Время отклика (тип.):
Дисплей
Вакуумный люминесцентный.
Память
40 настроек
Режим списка
Возможность создания до 7 списков, до 80 шагов в каждом.
Каждый шаг включает предельные значения напряжения и тока. Для непрерывного исполнения последовательности каждый шаг включает также длительность.
Интерфейсы
Порт USB, разъем типа B, совместимый с USB-TMC
GPIB (IEEE-488.2)
Терминальная колодка
Подключение контрольного вольтметра
Дублирующий выход на передней панели
Вход синхронизации TTL уровня
Выход синхронизации TTL уровня
Питание
Напряжение: от 198 до 264 Вскз.
Частота: 50 Гц
Потребляемая мощность: 350 ВА
Габариты
91 х 218 х 362 мм (без хольстера)
106 х 242 х 384 мм (с хольстером)
Масса
7,3 кг
