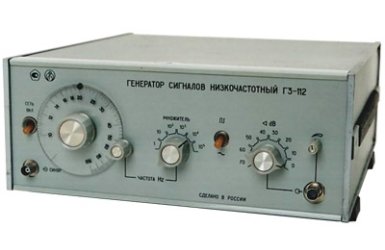

Генератор Г3-112
Генераторы Г3-112 RC-типа с плавной установкой частоты в пределах каждого из шести поддиапазонов. Выход генераторов пизкоомпый согласованный для всех ступеней затухания аттенюатора. В приборах имеются эффективная система стабилизации выходного напряжения, вход внешней синхронизации по частоте и режим сигнала прямоугольной формы. Наличие автономного усилительного блока в генераторе ГЗ-112/1 обеспечивает сигнал высокого уровня па высокоомной нагрузке.
Основные данные Г3-112
• Диапазон частот 10 Гц-10 МГц (6 поддиапазонов)
• Основная погрешность установки частоты, %: ±[2 +(30/f)] (10 Гц - 1 МГц); ±3 (выше 1 МГц
• Выходное напряжение 5 В (50 Ом)
• Ослабление выходного напряжения: 0-70 дБ с дискретностью через 10 дБ (встроенным аттенюатором); - 40 дБ (внешним аттенюатором); -12 дБ (плавно регулируемое)
• Изменение выходного напряжения при перестройке частоты (относительно уровня напряжения на частоте 1 кГц), %: ±1,5 (20 Гц - 100 кГц); ±6 (100 кГц-10 МГц)
• Коэффициент гармоник, %: 0,5 (20-200 Гц; 20-200 кГц); 0,3(200 Гц-20 кГц); 1 (200 кГц-1 МГц); 2.(1-2 МГц)
• Параметры сигнала прямоугольной формы:
- амплитуда (размах) 10 В (50 Ом);
- скважность 2;
- длительность фронта и среза 50 нс
• Параметры сигнала на дополнительном выходе усилительного блока (ГЗ-112/1):
- выходное напряжение (1000 Ом), В: 25 (10 Гц - 1 МГц), 20 (1 - 10 МГц);
- погрешность установки напряжения ±6%;
- коэффициент гармоник, %: 3 (10 Гц - 1 МГц), 5 (1-10 МГц)
