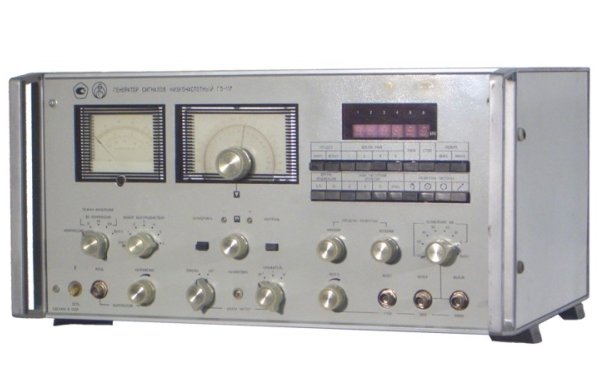

Генератор Г3-117
Г3-117 используется для работы в автоматизированных системах с записью результатов на одно- и двухкоординатном самописце.
Для точного отсчета установленного значения выходной частоты генератора используется встроенный ЭСЧ. Измерение выходного напряжения генератора, входного напряжения устройства компрессии и уровня компрессии осуществляется встроенным электронным вольтметром.
Основные данные Г3-117
• Диапазон частот:
20 Гц-2 кГц, 20 Гц-20 кГц, 20Гц-200 кГц (линейная шкала);
20 Гц-2 кГц; 20 Гц-20 кГц, 200 Гц-200 кГц (логарифмическая шкала)
• Пределы допускаемой основной погрешности установки частоты, Гц:
минимальной ±(2*10-5fн+0.01) в диапазоне 20 Гц-2 кГц
максимальной ±(2*10-5fв+10) в диалазоне 20 Гц-200 кГц
• Уровень выходного сигнала 1,5 Вт (50 Ом) (выход I)
• Выходное напряжение (выход II, III):
5 В (50 и 600 Ом на выходах II и III соответственно);
10 В (при высокоомных нагрузках)
• Автоматическая регулировка уровня (компрессия) 70 дБ
