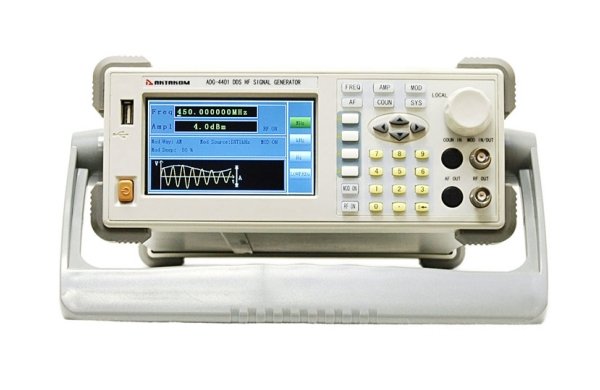

Генератор функциональный AKTAKOM ADG-4401
Генератор ADG-4401 используют технологию прямого цифрового синтеза (DDS) и представляют собой источник стабильных высокоточных выходных сигналов синусоидальной формы с частотным диапазоном от
9 кГц до 450 МГц и с уровнем выходного сигнала от -127 дБм до +13 дБм. Генератор может выдавать немодулированный сигнал, а также выдать сигналы с АМ, FM, PM, PWM и FSK модуляциями и работать в режиме качания частоты.
Генератор применяется для наладки, ремонта, лабораторных исследований, проведения многоцелевых тестов и стендовых испытаний приборов и систем, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, а также в образовательных или учебных целях.
| • прямой цифровой синтез • выходной импеданс РЧ: 50 Ом • интерфейс (опционально): RS-232 и USB • питание: 200...250 В АС ±10%, 50 Гц ±2 Гц / 60 Гц ±2 Гц • потребляемая мощность, не более: 35 ВА • габаритные размеры: 240x90x363 мм • масса: 3 кг |
| Технические характеристики | |
| Частота выходного сигнала | 9 кГц...450 МГц |
| Разрешение по частоте | 1 Гц |
| Опорный генератор | TCXO 10.000 МГц |
| Температурная стабильность | ±2.5 ppm |
| Амплитуда выходного сигнала (50 Ом) | 0,3 мкВскз…1 Вскз |
| Выходной уровень на РЧ (50 Ом) | -105…+13 дБм нормированно -127…+13 дБм не нормированно |
| Разрешение по амплитуде | 0,1 дБ |
| Негармонические искажения | не более -40 дБн (типичное, уровень ≤+4дБм) |
| Гармонические искажения | не более -30 дБн (типичное, уровень ≤+4дБм) |
| Субгармонические искажения | не более -40 дБн (типичное, уровень ≤+4дБм) |
| Нелинейность | ±1 дБ (уровень ≤+4дБм, F=400 кГц) |
| Форма выходного сигнала | синус |
| Виды модуляции | AM (амплитудная), FM (частотная), PM (фазовая), PSK (фазовая манипуляция), FSK (частотная манипуляция) |
| Режим | качание частоты |
| Параметры амплитудной модуляции (AM) | |
| Частота несущей | 1.5…450 МГц |
| Глубина модуляции | 0…120% |
| Разрешение | 0.1% (при глубине <10%), 1% (>10%) |
| Погрешность | ±7% |
| Модуляция | внутренняя и внешняя |
| Частота внутренней модуляции | 1 кГц или 400 Гц |
 |
 |
 |
| вид сзади | вид сбоку | аксессуары |
| Параметры FM (частотной модуляции) | |
| Частота модуляции | 0…100 кГц |
| Разрешение | 100 Гц |
| Погрешность | ±7.5 % |
| Модуляция | внутренняя |
| Скорость модуляции | 1 кГц или 400 Гц |
| Параметры FSK (частотной манипуляция) | |
| Уровень внешнего модулированного сигнала | TTL |
| Диапазоны модуляции | 100…160 МГц (скорость 160…280 МГц (скорость 280…400 МГц (скорость |
| Свипирование частоты | |
| Время свипирования | 10…1000 мс |
| Шаг свипирования | 10 мс |
| Диапазоны свипирования | 100…160 МГц 160…280 МГц 280…400 МГц |
Комплектация
| • Прибор • Шнур питания • Кабель соединительный BNC-BNC • Кабель RS-232 • Руководство по эксплуатации • Габариты в упаковочной таре 320х190х600 мм, вес 5,1 кг. • BNC кабель PTL922, PTL923, PTL924 |
