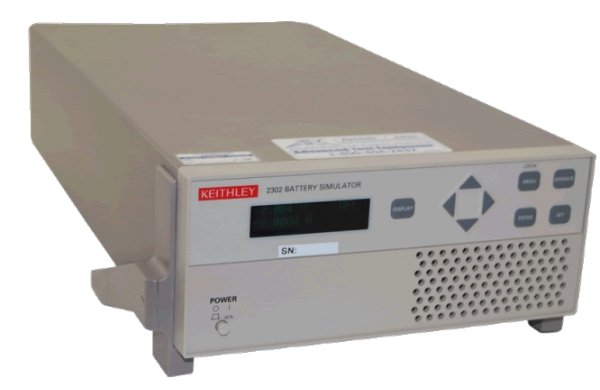

Одноканальный симулятор батарей питания Keithley 2302 предназначен для разработки и тестирования устройств работающих от батарей питания. Он представляет интерес для инженеров-разработчиков мобильных телефонов, беспроводных устройств связи и другого телекоммуникационного оборудования. Благодаря сверхбыстрому отклику и регулируемому сопротивлению обеспечивается имитация работы батарей в многочисленных режимах. Симулятор позволяет инженерам-разработчикам предотвратить многочисленные неточности и ошибки возникающие при использовании обычных источников питания в качестве запитывающих устройств тестируемых приборов. Keithley 2302 может использоваться для измерений пиковых, средних и базовых значения токов в различных операционных режимах. Кроме этого, он применяется для измерений токов с большим периодом, малых токов (разрешение 100 нА), имеет возможность пошагового измерения в различных состояниях, а также функцию встроенного цифрового вольтметра.
Технические характеристики
Напряжение постоянного тока на выходе
- Выходное напряжение 0...15 В
- Погрешность по напряжению ±(0,05% +3 мВ)
- Программируемое разрешение 1 мВ
- Погрешность считывания ±(0,05%+3 мВ)
- Разрешение считывания 1 мВ
- Время установки выходного напряжения 5 мс
- Нестабильность при подключенной нагрузке 0,01%+2 мВ
- Нелинейность 0,5 мВ
- Усреднение показаний 1 - 10
- Время отклика, типичное < 40 мкс (ток 0,5...5 А)
Регулируемый выходной импеданс
- Диапазон регулировки 0...1 Ом
- Шаг 0,01 Ом
Постоянный ток
- Непрерывное среднее выходного тока:
5 А (максимальный) при напряжении 0...4 В
Imax=60 Вт/(Uуст+6 В), при напряжении >4 В
- Значение тока в режиме эмуляции программированной электронной нагрузки:
3 А (максимальное) при 0...5 В
снижение на 0,2 А/на вольт при 5...15 В
- Погрешность по току ±(0,16%+5 мА)
- Программируемое разрешение 1,25 мА
- Погрешность считывания:
±(0,2% +200 мкА) в диапазоне 5 А
±(0,2% +1 мкА) в диапазоне 5 мА
- Разрешение считывания:
100 мкА в диапазоне 5 А
0,1 мкА в диапазоне 5 мА
- Нестабильность при подключенной нагрузке 0,01%+1 мА
- Нелинейность 0,5 мА
- Усреднение показаний 1 – 10
Импульсный ток
- Уровень запуска:
5 мА...5 А в диапазоне 5 А с шагом 5 мА
1 мА...1 А в диапазоне 1 А с шагом 1 мА
0,1 мА...100 мА в диапазоне 100 мА с шагом 100 мкА
- Задержка запуска 0...100 мс с шагом 10 мкс
- Внутренняя задержка запуска 15 мкс
- Высокий/низкий/средний уровень:
Измерение апертуры 33,3 мкс...833 мс с шагом 33,3 мкс
Усреднение показаний 1 – 100
- Погрешность по импульсному току:
| Апертура | Погрешность ±(%чтения+смещение+шумRMS) |
|---|---|
| меньше 100 мкс | 0,2%+900 мкА+2 мА |
| 100 мкс...200 мкс | 0,2%+900 мкА+1,5 мА |
| 200 мкс...500 мкс | 0,2%+900 мкА+1 мА |
| 500 мкс...<1PLC(период) | 0,2%+600 мкА+0,8 мА |
| 1PLC | 0,2%+400 мкА+0 мА |
| >1PLC | 0,2%+400 мкА+0,1 мА |
Режим измерения пульсаций тока
- Апертура измерения 33,3 мкс
- Диапазон преобразования 3650/сек
- Внутренняя задержка запуска 15 мкс
- Количество выборок 1-5000
Интеграционные измерение импульсных токов с большим периодом
- Период 850 мс...60 с
- Шаг 1 мс
Режим цифрового вольтметра
- Диапазон измерения вольтметра -5...+30 В постоянного тока
- Входной импеданс 2 МОм (типичное)
- Погрешность считывания ±(0,05%+3 мВ)
- Разрешение считывания 1 мВ
- Усреднение показаний 1 – 10
Режим обнаружения разрыва в цепи
Общие характеристики
- Интерфейс IEEE-488.2 (SCPI)
- Дисплей двухстрочный
- Питание 100...120, 220...240 В ±10%
- Размеры 89х213х411 мм
- Масса 3,2 кг
PLC – power line cycle
