Безотмывочный флюс-гель KESTER TSF-6592 для бессвинцовой пайки
Безотмывочный флюс-гель Kester TSF-6592 разработан для бессвинцовых технологий. Kester TSF-6592 предназначен для: • Бессвинцовых технологий; • Любых ремонтных работ со всеми типами корпусов; • Работы с BGA/PGA компонентами, пайки шариков/штыревых выводов, восстановления шариков/штыревых выводов; • Работы с корпусами FlipChip, CSP и другими.
Технические данные Kester TSF-6592: • Совместим с такими видами бессвинцовых припоев как SnAg, SnCu, SnAgCu, SnAgBi; • Возможность пайки при пиковой температуре до 270°C; • Возможность пайки в воздушной и в азотной среде; • После оплавления оставляет прозрачные и блестящие паянные соединения (галтели); • Отличные смачивающие свойства этого продукта позволяют работать с защитными покрытиями перед пайкой (HASL, OSP-Cu) так же хорошо, как и с сильно окисленными медными платами или платами, прошедшими 2-3 цикла нагрева в печи; • Остатки флюса прозрачные и нелипкие; • Повышенная адгезия флюса позволяет минимизировать сдвиг компонентов; • Низкая вероятность образования пустот • Время жизни после нанесения трафаретом: 8 + часов (в зависимости от процесса) • Классификация по стандарту J-STD-004: ROL0
Физические свойства: • Вязкость по Malcom при 25°C: 186 пуаз • Клейкость: 152 грам (Протестирован по стандартам J-STD-005, IPC-TM-650, метод 2.4.44) • Кислотное число: 102 мг KOH/g (Протестирован по J-STD-004, IPC-TM-650, метод 2.3.13)
Характеристики надежности Kester TSF-6592: • Коррозия зеркальной медной поверхности: низкая (Протестирован по стандартам J-STD-004, IPC-TM-650, метод 2.3.32) • Испытание на величину коррозии: низкая (Протестирован по стандартам J-STD-004, IPC-TM-650, метод 2.6.15) • Хромат серебра: допустимо (Протестирован по стандартам J-STD-004, IPC-TM-650, Метод 2.3.33) • Фториды, испытание методом пятна: допустимо (Протестирован по стандартам J-STD-004, IPC-TM-650, Метод 2.3.35.1) • Типовое испытание поверхностного сопротивления по стандарту IPC: Допустимо (Протестирован по стандартам J-STD-004, IPC-TM-650, Метод 2.6.3.3)
|
Blank |
186 |
24 часа: |
1.4 x 109 Ом |
2.1 x 109 Ом |
96 часов: |
2.6 x 109 Ом |
4.5 x 109 Ом |
168 часов: |
3.7 x 109 Ом |
7.1 x 109 Ом |
Примечания по применению: • Флюс повышенной адгезии предназначен для точечного дозирования, шприцевого дозирования, нанесения через трафарет и перенос штырём; • Флюс повышенной адгезии применяется для флюсования, фиксации и удержания элементов на печатных платах с различными контактными площадками; • Отлично подходит для любых ремонтных работ со всеми типами корпусов; • Предназначен для работы с BGA/PGA компонентами, пайки шариковых/штыревых выводов, восстановления шариковых/штыревых выводов; • Подходит для работы с корпусами FlipChip, CSP и другими.
Параметры печати: • Оптимальные интервалы температуры/влажности: 21–25°C (70-77 град. Фаренгейта) и 35-65% (относительная влажность).

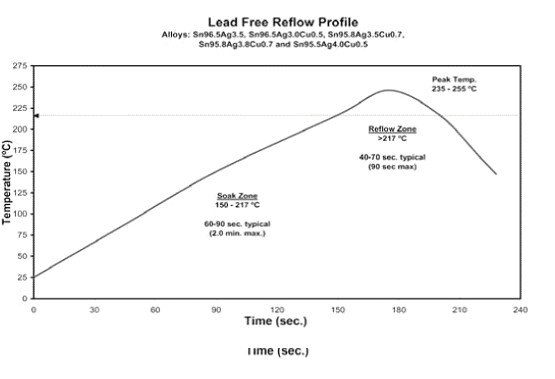

Рекомендуемый профиль пайки:
Удаление остатков флюса: • Флюс TSF-6592 не требует отмывки. При стандартном применении нет необходимости удалять его остатки
Хранение, подготовка и срок сохранности: • Охлаждение – это оптимально рекомендуемое условие хранение TSF-6592 для сохранения вязкости флюс-геля, характеристики пайки и других свойств. Перед использованием флюс-гель следует выдержать при комнатной температуре. • Хранение - флюс подлежит хранению при стандартных значениях температуры охлаждения – 0–10°C и относительной влажности – (35-55)% соответственно; • Срок сохранности – 4 месяца от даты изготовления при температуре 0-10°C.
Имеющиеся упаковки: • Шприцы емкостью 10 куб.см и 30 куб.см; • Картриджи по 150 граммов и 300 граммов; • Банки по 50 граммов и 100 граммов
Охрана здоровья и безопасность: • Данный продукт во время работы с ним или при его использовании может быть опасным для здоровья и окружающей среды; • Прежде чем использовать этот продукт, прочитайте информационный лист со сведениями по вопросам безопасности применения данного материала, и ярлычок-предупреждение.
|
