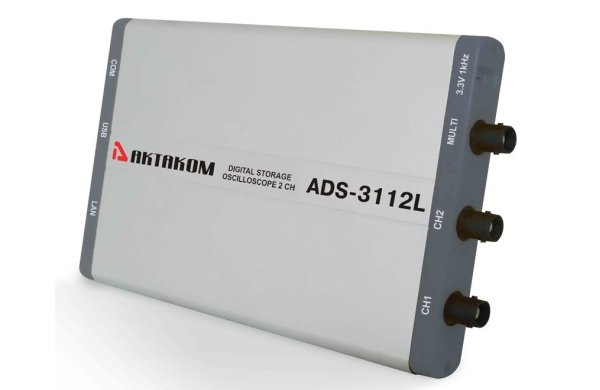

Осциллографы цифровые серии ADS-3062/3112 - это первые цифровые USB осциллографы с глубиной записи 10 миллионов точек на канал.
Осциллографы имеют поплосу пропускания 60 или 100 МГц при большой частоте дискретизации до 1 Гвыб/сек (500 Мвыб/сек для ADS-3062). Отличительной чертой данных моделей является ультратонкий (вего 18 мм) корпус. Цифровые осциллографы серии ADS-3062/3112 функционально схожи с серией цифровых осциллографов Актаком ADS-2ххxM и ADS-2хххMV. Кроме USB интерфейса который имеется во всех моделей данной серии, приборы с индексом L ( ADS-3062L и ADS-3112L) имеют LAN интерфейс
| Характеритстика | Значение | ||
|---|---|---|---|
| Полоса пропускания | 100 MГц | ||
| Количество каналов | 2 + внешний запуск | ||
| Регистрация | Режим | Обычный, пиковый детектор, усреднение | |
| Макс. дискретизация (реальное время) | 1 Гвыб/сек (500 Mвыб/сек - 2 канала) | ||
| Вход | Связь по входу | закрытый | |
| Входной импеданс | 1 MΩ±2% в параллель 10 пФ±5 пФ | ||
| Учет ослабления пробников | 1X, 10X, 100X, 1000X | ||
| Максимальное входное напряжение | 40 Вп-п (DC + AC пик-пик) | ||
| Ограничение полосы пропускания | полный диапазон | ||
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 |
||
| Задержка между каналами (типичное) | 150 пс | ||
| Интерполяция | (sin x)/x | ||
| Глубина записи | 10 M точек |
||
| Коэффициент развертки | 2 нс/дел ~ 100 с/дел, с шагом 1~2~5 | ||
| Погрешность времени выборки и времени задержки | ±100 ppm | ||
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) |
||
| Параметры вертикальной системы | АЦП | 8 бит | |
| Вертикальное отклонение | 5 мВ/дел ~ 5 В/дел | ||
| Полоса пропускания для аналогового периодического сигнала | 100 МГц | ||
| Полоса пропускания для однократного сигнала | Полный диапазон | ||
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) | ||
| Время нарастания (60 МГц) | ≤3.5 нс (типичное) | ||
| Погрешность коэф.усиления | ±3% | ||
| Погрешность коэф.усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) | ||
| Измерения | Курсорные | ΔV и ΔT между курсорами | |
| Автоматические | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B,DelayA→B¯, +Width, -Width, +Duty, -Duty | ||
| Математические операции | +, -, *, /, FFT | ||
| Фигуры Лиссажу | Диапазон | Полный | |
| Сдвиг фаз | ±3 градуса | ||
| Система запуска | Режим запуска | Однократный, обычный, авто | |
| Тип запуска | Запуск по фронту, запуск по длительности импульса, запуск по видеосигналу, запуск по скорости нарастания,поочередный запуск | ||
| Запуск по видеосигналу | NTSC, PAL и SECAM | ||
| Диапазон установки уровня запуска | ±5 делений от центра экрана | ||
| Интерфейс | USB 2.0, LAN | ||
| Входы/выходы | Вход/выход синхронизации и внешнего запуска или выход модуля Годен/Негоден, выход для компенсации пробника ( 5 В /1 кГц) | ||
| Питание | от USB порта - без использования LAN; сетевой адаптер 5 В / 1А - при использовании LAN | ||
| Потребляемая мощность | менее 5 Вт | ||
| Габаритные размеры | 190 мм × 120 мм × 18 мм (Д*В*Г) | ||
| Вес | около 260 гр | ||
Aktakom DSO-SoftV Программное обеспечение для портативных осциллографов (поставляется с прибором)
Назначение
Приложение предназначено для полнофункционального управления приборами ADS-3112 , ADS-3062 , ADS-3112L, ADS-3062L , сбора данных измерений с двух каналов, их обработки, отображения и сохранения на компьютере.Возможности
Приложение обеспечивает обнаружение инициализацию и тестирование выбранного экземпляра прибора.Приложение обеспечивает управление всеми параметрами, доступными для настройки этого типа аппаратуры (см. описание поддерживаемых приборов) и чтение данных. Собранные осциллограммы отображаются на графике, график может масштабироваться пользователем произвольно, стиль прорисовки графиков настраивается (векторный и точками), для отображения доступен режим персистенции. Для ручных измерений по графику доступны два курсора, положения и интервалы для курсоров отображаются в числовом виде в окне в области графической формы программы.
Поддерживается как режим осциллографа с последовательным сбором осциллограмм ограниченной длины, так и режим самописца с непрерывным сбором данных.
Приложение позволяет записывать данные осциллограмм в файлы в виде числовых данных или в виде картинки графика.
В программном обеспечении для цифровых запоминающих USB осциллографов Aktakom DSO-SoftV реализовано измерение следующих параметров:
- Период
- Частота
- Время спада
- +Длительность импульса
- -Длительность импульса
- +Коэффициент заполнения
- -Коэффициент заполнения
- Впик.
- Вмакс.
- Вмин.
- Вамп.
- Вверш.
- Восн.
- Положительный выброс
- Отрицательный выброс
- Усреднение
- Вскз.
- Частота сигнала (параметры импульса)
- Задержа нарастания
- Задержка спада
Математическая обработка
AKTAKOM DSO-SoftV имеет математические средства для обработки собранных данных: Сумма, разность, отношение, произведение каналов 1 и 2 и БПФ.
Функция БПФ в этом осциллографе преобразует 2048 точек данных сигнала во временной области в его частотные компоненты математически и конечная частота содержит 1024 точек в диапазоне от 0 Гц до частоты Найквиста.
Дополнительная информация
Все приведенные в описании данного прибора параметры являются типичными, их точное значение определяется в процессе калибровки. Для определения реальных параметров прибора при его приобретении рекомендуем заказать калибровку в метрологической службе нашей компании.
Стандартная комплектация
- прибор
- осциллографические щупы – 2 шт.
- сетевой кабель
- сетевой адаптер
- USB кабель для подключения к ПК
- Чехол
- руководство по эксплуатации (краткая инструкция)
- Программное обеспечение Aktakom DSO-SoftV Программное обеспечение для портативных осциллографов
Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.
Для загрузки программного обеспечения перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.
В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.
Комплектация прибора может быть изменена производителем без предупреждения. Все заявленные функциональные возможности остаются без изменений.
| Параметр/Модель | ADS-3062 | ADS-3062L | ADS-3064 | ADS-3112 | ADS-3112L | ADS-3114 |
|---|---|---|---|---|---|---|
| Кол-во каналов | 2 | 2 | 4 | 2 | 2 | 4 |
| Полоса пропускания | 60 МГц | 100 МГц | ||||
| Макс.дискретизация | 500 Мвыб/сек | 1 Гвыб/сек | ||||
| Макс.глубина записи | 10 М точек | 10 М точек | 5 М точек | 10 М точек | 10 М точек | 5 М точек |
| Входной импеданс | 1 МОм | |||||
| Тип запуска | фронт, импульс, видео, скорость нарастания | |||||
| Интерфейс | USB 2.0 | USB 2.0 LAN |
USB 2.0 | USB 2.0 LAN |
USB 2.0 | USB 2.0 |
