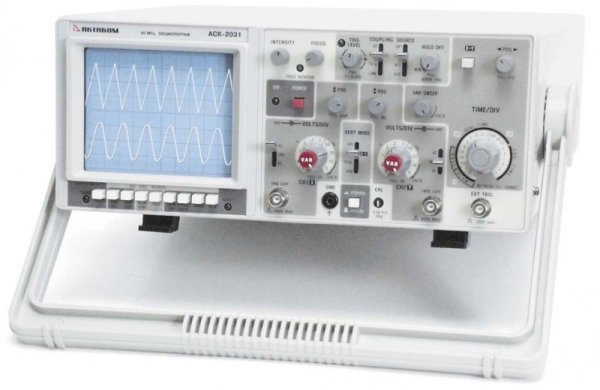

Вертикальное отклонение
• Число каналов 2
• Полоса пропускания 20 МГц
• Коэффициент отклонения 5 мВ...5 В/дел (10 ступеней с шагом 1-2-5)
• Масштабирование плавное, до 5 крат (1 мВ...1 В/дел)
• Погрешность ±3 %
• Входной импеданс 1 МОм/25 пФ
• Макс. амплитуда 400 В (пост.+перем.)
• Режимы работы канал 1, канал 2, оба канала, поочередная или прерывистая коммутация, сложение каналов
Горизонтальное отклонение
• Коэффициент развертки 0,1 мкс...0,5 с/дел (21 ступень с шагом 1-2-5)
• Масштабирование 10 крат (до 10 нс/дел)
• Погрешность ±3 %
• Задержка развертки регулируемая, до 5 крат от времени развертки
Синхронизация
• Режимы авто, норм., ТВ
• Источник канал 1, канал 2, сеть, внешний вход
• Вход внешней синхронизации 1 МОм/30 пФ, макс. амплитуда 300 В (пост.+перем.)
• Режим X-Y
• Входы канал 1 - вход X, канал 2 - вход Y
• Чувствительность 5 мВ...5 В/дел
• Полоса пропускания 2 МГц
• Сдвиг фазы менее 3°
Режим запоминания
• Объем памяти 2 кБ на канал
• Частота дискретизации 10 МГц
• Вертикальное разрешение 8 бит
• Разрешение по горизонтали 2048 точек на 10 дел.
• Лупа времени растяжка 100 крат
• Эквивалентная полоса пропускания
• Для повторяющихся сигналов до 20 МГц
• Сглаживание точек режим линейной интерполяции
• Режимы самописец, обновление, сохранить все, сохранить канал 2, предзапись
• Цифровой вывод данных канал 1, 2, плоттер, RS-232,
• Выход по напряжению 0,2 В/дел принтер типа EPSON
Общие характеристики
• Размер экрана ЭЛТ, 8 × 10 см
• Калибратор сигнал прямоугольной формы с частотой 1 кГц±10 % и амплитудой 0,5 В ±3 %
• Питание 220 В, 50/60 Гц
• Потребляемая мощность 55 Вт
• Масса 8,5 кг
• Габаритные размеры 324 × 398 × 132 мм
Комплектация
• прибор
• осциллографические щупы 1 пара
• шнур питания
• пластмассовая отвертка
• предохранитель
• руководство по эксплуатации
