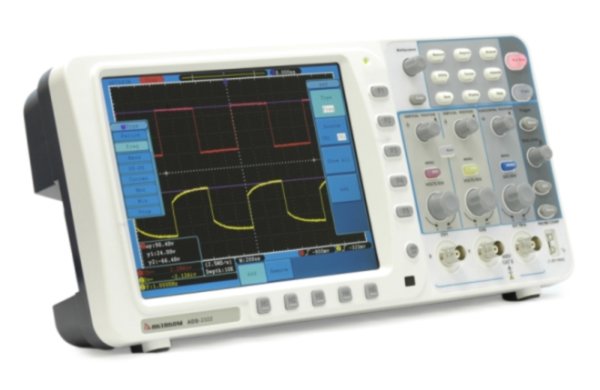

Осциллограф цифровой AKTAKOM ADS-2031V
| Характеристика | Значение | ||||
| Полоса пропускания | 30 MГц | ||||
| Количество каналов | 2 + внешний запуск | ||||
| Регистрация | Режим | Обычный, пиковый детектор, усреднение | |||
| Макс. дискретизация (реальное время) | 250 Mвыб/сек (125 Mвыб/сек - 2 канала) | ||||
| Вход | Связь по входу | открытый, закрытый, земля | |||
| Входной импеданс | 1 MΩ±2% в параллель 10 пФ ±5 пФ | ||||
| Учет ослабления пробников | 1X, 10X, 100X, 1000X | ||||
| Максимальное входное напряжение | 400 Вп-п (DC + AC пик-пик) | ||||
| Ограничение полосы пропускания | 20 МГц, полный диапазон | ||||
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 |
||||
| Задержка между каналами (типичное) | 150 пс | ||||
| Параметры горизонтальной системы |
Диапазон частоты выборки | 5 Выб/сек ~ 250 Mвыб/сек (один канал), 5 Выб/сек ~ 125 Mвыб/сек (два канала) |
|||
| Интерполяция | (sin x)/x | ||||
| Глубина записи | 10 M точек на каждый каналl | ||||
| Коэффициент развертки | 4 нс/дел ~ 100 с/дел, с шагом 1~2~5 | ||||
| Погрешность времени выборки и времени задержки | ±100 ppm | ||||
| Погрешность измерения интервалов | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) |
||||
| Параметры вертикальной системы | АЦП | 8 бит | |||
| Вертикальное отклонение | 5 мВ/дел ~ 5 В/дел | ||||
| Диапазон смещения | ±10 делений | ||||
| Полоса пропускания для аналогового периодического сигнала | 30 МГц | ||||
| Полоса пропускания для однократного сигнала | Полный диапазон | ||||
| Низкочастотный предел | ≥5 Гц ( на входе, закрытый вход, -3dB) | ||||
| Время нарастания | ≤11.67 нс (типичное) | ||||
| Погрешность коэф.усиления | ±3% | ||||
| Погрешность коэф.усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) |
||||
| Измерения | Курсорные | ΔV и ΔT между курсорами | |||
| Автоматические | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty | ||||
| Математические операции | +, -, *, / ,FFT | ||||
| Сохранение во внутреннюю память | 15 осциллограмм | ||||
| Фигуры Лиссажу | Диапазон | Полный | |||
| Сдвиг фаз | ±3 градуса | ||||
| Частота ( типичное) | 1 кГц прямоугольного сигнала | ||||
Система запуска
| Характеристики | Значение | |
| Диапазон уровня запуска | Внутренний | ±6 делений от центра экрана |
| EXT | ±600 мВ | |
| EXT/5 | ±3 В | |
| Погрешность уровня запуска (типичная) | Внутренний | ±0.3 деления |
| EXT | ±(40 мВ + 6% от утановл. значения) | |
| EXT/5 | ±(200mV +6% от утановл. значения) | |
| Блокировка уровня запуска | 100 нс ~ 10 с | |
| Автоматческая установка уровня 50% (типичное) | Входной сигнал ≥50 Гц | |
| Запуск по фронту | наклон | нарастающий, спадающий |
| чувствительность | 0.3 деления | |
| Запуск по длительности импульса | условие запруска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
| диапазон установок | 30 нс ~ 10 с | |
| Запуск по видеосигналу | система | NTSC, PAL и SECAM |
| диапазон строк | 1-525 (NTSC) и 1-625 (PAL/SECAM) | |
| Запуск по скорости нарастания | условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
| диапазон установок | 30 нс ~ 10 с | |
| Поочередный запуск | Режим запуск для канала CH1 | Edge, Pulse, Video, Slope |
| Режим запуск для канала CH2 | Edge, Pulse, Video, Slope | |
 |
 |
||
| вид сзади | ножки осциллографа | ||
Основные технические характеристики
| Дисплей | Тип дисплея | диагональ 8” , ЖК, TFT матрица |
| Разрешение дисплея | 800 (по горизонтали) × 600 (по вертикали) точек | |
| Количество цветов | 65536 цветов | |
| Выход для компенсации пробника | Выходное напряжение (типичное) | амплитуда 5 В на нагрузке больше 1MΩ. |
| Частота (типичное) | Меандр 1 кГц | |
| Интерфейс | Для связи с ПК | USB2.0, LAN |
| Сохранение | USB | |
| Выход | VGA | |
| Модуль Годен/Негоден | Встроенный | |
| Питание | Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
| Потребляемая мощность | ||
| предохранитель | 2 A, T тип, 250 В | |
| Батарея питания (опция) | - | |
| Массо-габаритные параметры | Габаритные размеры | 348 мм × 170 мм × 78 мм (Д*В*Г) |
| Вес | Около 1.5 кг |
Стандартная комплектация
| • прибор • осциллографические щупы – 2 шт. • сетевой кабель • USB кабель для подключения к ПК • руководство по эксплуатации • программное обеспечение |
Дополнительная комплектация
| • сумка для переноски SDS bag |
