Возможности и преимущества (серия TPS-2000)
• Полоса пропускания: 100 МГц и 200 МГц
• Частота дискретизации: до 2 Гвыб/с в режиме реального времени 2 или 4 полностью изолированных канала, а также изолированный вход внешнего запуска.
• Непрерывная работа от двух аккумуляторных батарей: 8 часов. Возможность замены батарей во время работы обеспечивает практически полную независимость от сетевого электропитания.
• Программный пакет для анализа источников питания (опция) позволяет выполнять целый ряд измерений в силовых схемах.
• Возможность быстрого документирования и анализа результатов измерений посредством программного пакета OpenChoice® или встроенного слота для карт памяти типа CompactFlash®.
• Функция FFT (Быстрое преобразование Фурье, БПФ), является стандартной для всех моделей.
• Расширенная система запуска для быстрой регистрации событий.
• Классические органы управления и многоязычный интерфейс пользователя обеспечивают легкость работы с осциллографами.
• Функции автоустановки, автодиапазона, запоминания настроек и осциллограмм, а также встроенная контекстно-зависимая справочная система упрощают настройку и эксплуатацию.
• Кнопки с подсветкой, регулировка яркости и контрастности экрана позволяют настроить осциллограф под конкретные условия на рабочем месте.
• 11 автоматических измерений

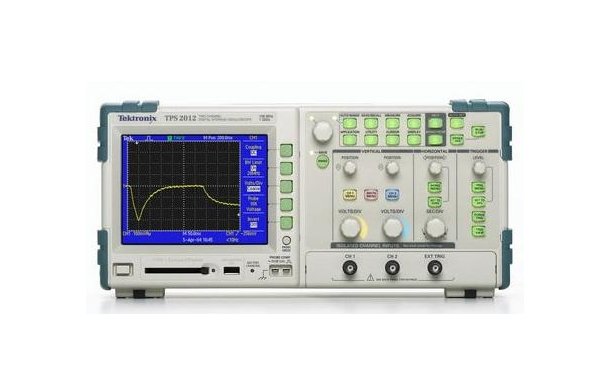

| Технические характеристики |
| • Полоса пропускания: 100 МГц |
| • Количество каналов: 2 канала |
| • Гальванически изолированные каналы, изолированный вход внешней синхронизации |
| • Цветной ЖКИ дисплей |
| • Частота дискретизации: 1 ГГц |
| • Память: 2,5K / канал |
| • Вертикальная чувствительность: 2 мВ до 5 В/дел |
| • Горизонтальная развертка: 5 нс - 50 c/дел |
| • Быстрое преобразование Фурье |
| • Универсальное питание, время работы от аккумулятора 4 часа |
| • Интерфейсы: RS-232, Centronix |
| • Встроенный слот для флэш-карт памяти CompactFlash |
| • Программное обеспечение OpenChoice® |
| • ПО для измерения и анализа мощности TPS2PWR1 (опционально) |
| • Масса: 3,2 кг |
|
Осциллографы серии TPS2000 -это мощь и производительность на рабочем столе и в полевых условиях. Инженеры и электротехники часто проводят измерения в режиме изоляции от цепей заземления или дифференциальные измерения. При этом им все чаще приходится сталкиваться с более короткими фронтами и более высокими частотами синхронизирующих импульсов, так как в распространенных электронных системах и подсистемах все шире применяются высокоэффективные технологии. Требования заказчиков и общеотраслевых стандартов к качеству этих систем неуклонно растут. |
| Стандартные принадлежности |
| • Пробники: P2220, 200 МГц, 1X, 10X, переключаемый пассивный пробник (по одному на канал). |
| • Аккумуляторная батарея (1): литий-ионная батарея с указателем заряда, рассчитанная на 4 часа работы. Для непрерывной работы в автономном режиме питания в течение 8-ми часов требуется две батареи. |
| • Программное обеспечение TDSPCS1 OpenChoice для совместной работы сПК: пакет программ, обеспечивающих быстрое и простое соединение с ПК с установленной ОС MS Windows. |
| • Документация: Руководство по эксплуатации |
| • Адаптер переменного тока со шнуром. |
| • Сертификат калибровки NIM/NIST. |
| • Передняя защитная крышка. |
Используйте возможности системы «горячей»
замены аккумуляторов, которая обеспечивает
практически полную независимость от сети
электропитания.
| Рекомендуемые дополнительные принадлежности |
| TPS2PBND – Специальный комплект для осциллографов серии TPS2000. Включает 4 высоковольтных пассивных пробника P5120 и программное обеспечение для измерений и анализа в силовых схемах TPS2PWR1. |
| TPS2PWR1 – программное обеспечение для измерений и анализа в силовых схемах. Пакет для анализа мгновенной мощности, анализа осциллограмм, гармоник, потерь при переключении, фазового угла,курсорных измерений dv/dt и di/dt. |
| WSTRO – Программное обеспечение WaveStar; приложения для регистрации, анализа и документирования осциллограмм, а также управления осциллографом с ПК; рассчитано на работу в средах Windows 98/2000/ME/NT 4.0. Предоставляет расширенные возможности по измерениям, анализу, дистанционному управлению осциллографом, а также по составлению диаграмм. |
| TPSBAT – Дополнительная аккумуляторная батарея. |
| TPSCHG – Зарядное устройство. |
| AC2100 – Мягкий футляр для ношения прибора. |
| HCTEK321 – Транспортный контейнер для ношения прибора. |
| 343-1689-xx – Универсальный подвес. |
| Руководство по сервисному обслуживанию – только на английском языке (№ по каталогу 071-1465-xx). |
| Руководство по программированию – только на английском языке (№ по каталогу 071-1075-xx). |
| 156-9413-xx – Карта памяти типа CompactFlash®, 32 МБ и более. |
 |
 |
 |
 |
| Мягкий футляр для ношения прибора. (AC2100) |
Зарядное устройство (TPSCHG ) | Универсальный подвес (343-1689-xx) |
Программное обеспечение WaveStar |
| Рекомендуемые дополнительные пробники |
| A621 – 2000 A, 5-50 кГц, пробник переменного тока/BNC. |
| A622 – 100 A, 5-50 кГц, пробник переменного и постоянного тока/BNC |
| P5120 – высоковольтный пассивный пробник (1000 В, КАТ.II между наконечником пробника и контуром заземления; 600 В, КАТ.II относительно контура заземления). |
| P5205 – высоковольтный активный дифференциальный пробник (1300 Впик-пик, 100 МГц). (Требуется источник питания 1103). |
| P5210 – высоковольтный активный дифференциальный пробник (5600 Впик-пик, 50 МГц). (требуется источник питания 1103). |
| CT2 – 2,5 A, 200 МГц, пробник переменного тока. |
| CT4 – пробник переменного тока до 2000 Aпик-пик. (требуется источник питания TCP202 и 1103). |
| TCP202 – 15 A, 50 МГц, пробник переменного и постоянного тока. (Требуется источник питания 1103). |
| TCP303/TCPA300 – 150 A, 15 МГц, пробник/усилитель переменного и постоянного тока. |
| TCP305/TCPA300 – 50 A, 50 МГц, пробник/усилитель переменного и постоянного тока. |
| TCP312/TCPA300 – 30 A, 100 МГц, пробник/усилитель переменного и постоянного тока. |
| TCP404XL/TCPA400 – 500 A, 2 МГц, пробник/усилитель переменного ипостоянного тока |
 |
 |
 |
| Четыре изолированных входа IsolatedChannel™ и изолированный вход внешнего запуска позволяют выполнять быстрые и точные измерения в условиях изоляции от цепей заземления, а также дифференциальные измерения. | Измерение гармонических искажений с использованием программного пакета TPS2PWR1. | Выполнение измерений в трехфазных силовых линиях частотно-регулируемых приводов |
Сравнительная таблица осциллографов серии TPS2000
| Параметр | TPS2012 | TPS2014 | TPS2024 |
| Кол-во изолированных каналов | 2 | 4 | 4 |
| Полоса пропускания(МГц) | 100 | 100 | 200 |
| Частота дискретизации (Гвыб/с) на канал | 1,0 | 1,0 | 2,0 |
| Длина записи | 2500 точек | ||
| Экран (ЖК, 1/4 VGA) | цветной | ||
| Работа от аккумуляторных батарей | возможность установки двух батарей с возможностью замены во время работы; продолжительность работы от одной батареи – 4 часа; продолжительность работы с установленной второй батареей (опция) – до 8-ми часов; возможность непрерывной работы за счет «горячей» замены батарей |
||
| Кол-во автоматических измерений | 11 | ||
| Изолированный вход внешнего запуска (импеданс изолир.) |
Есть | ||
| Разрешение по вертикали | 8-бит (нормальное или с усреднением) | ||
| Чувствительность по вертикали | от 2 мВ до 5 В/дел. во всех моделях с калибровкой точной настройки | ||
| Погрешность измерений по вертикали по постоянному току |
±3% | ||
| Масштабирование по вертикали | вертикальное расширение или сжатие активной или остановленной осциллограммы | ||
| Макс. входное напряжение (1 МОм) | 300 Вср.кв. КАТ. II между сигнальным и опорным контактами входного BNC-разъема, 1000 Вср.кв. КАТ. II между наконечником пробника и землей прибора с высоковольтным пассивным пробником P5120 (опция) |
||
| Плавающий потенциал | 600 Вср.кв. КАТ. II или 300 Вср.кв. КАТ. III между опорным контактом BNC-разъема и землей прибора, 1200 Вср.кв. КАТ. II между общими любых двух каналов, при напряжении на каждом из них не более ±600 Вср.кв. относительно земли прибора |
||
| Диапазон положений | от 2 мВ/дел до 200 мВ/дел, ±2 В от > 200 мВ/дел до 5 В/дел, ±50 В |
||
| Ограничение полосы пропускания | 20 МГц | ||
| Линейный динамический диапазон | ±5 дел | ||
| Диапазон горизонтальной развертки |
от 5 нс/дел до 50 с/дел | от 5 нс/дел до 50 с/дел | от 2,5 нс/дел до 50 с/дел |
| Погрешность горизонтальной развертки |
50х10–6 | ||
| Входной импеданс | 1 МОм ±2 % при 20 пФ | ||
| Тип входа | AC (Переменный ток), DC (Постоянный ток), GND (Заземление) | ||
| Масштабирование по горизонтали | горизонтальное расширение или сжатие активной или остановленной осциллограммы | ||
| БПФ | Стандартная комплектация | ||
| RS-232, параллельные порты Centronics | Стандартная комплектация | ||
| Подключение к ПК | Стандартная комплектация | ||
| Встроенный слот для флэш-карт памяти типа CompactFlash® |
Стандартная комплектация | ||
| Измерение параметров систем питания |
пакет для анализа осциллограмм мгновенной мощности, анализа осциллограмм, анализа гармоник, потерь при переключении, фазового угла, курсорных измерений dv/dt и di/dt (опция) |
||
