Области применения
• Разработка и отладка цифровых устройств
• Установка и обслуживание видеосистем
• Разработка источников питания
• Обучение
• Тестирование телекоммуникационного оборудования по маскам
• Производственные испытания
• Лабораторные испытания
| Необходимые технические характеристики по доступной цене Осциллографы с цифровым люминофором серии TDS3000C имеют необходимые технические характеристики по доступной цене. Диапазон полос пропускания от 100 до 500 МГц с частотой дискретизации до 5 Гвыб./с для точного отображения сигналов. Осциллографы с цифровым люминофором предоставляют более широкие возможности для исследования сложных сигналов. Для того, чтобы решить проблему, сначала необходимо понять ее. Осциллографы серии TDS3000C объединяют в себе скорость непрерывного захвата осциллограмм равной 3 600 осциллограмм/с и возможностью просмотра сигнала в реальном времени с градацией яркости. Благодаря этому теперь можно понять проблему и решить ее. Высокая скорость непрерывного захвата осциллограммы экономит время за счет быстрого выявления природы неполадок для их последующей локализации с помощью расширенного выбора видов запуска.Возможность просмотра сигнала в режиме реального времени с градацией яркости позволяет выделять особенности, связанные с историей активности сигнала, упрощая тем самым понимание характеристик захваченных сигналов. В отличие от других сопоставимых осциллографов, эта история остается даже после прекращения регистрации сигнала. Быстрая отладка устройств и определение характеристик сигналов с использованием технологии цифровой дискретизации сигналов в режиме реального времени и интерполяции вида sin(x)/x В осциллографах серии TDS3000C уникальная технология цифровой дискретизации сигналов в режиме реального времени с интерполяцией вида sin(x)/x позволяет точно определять характеристики сигналов различных типов одновременно на всех каналах. В отличие от других сопоставимых осциллографов осциллографы серии TDS3000C не изменяют частоту дискретизации при включении дополнительных каналов. Эта технология дискретизации позволяет захватывать высокочастотные сигналы, например выбросы и аномалии фронта, которые не регистрируются другими осциллографами такого класса, а интерполяция вида sin(x)/x обеспечивает точную реконструкцию каждой осциллограммы. |
| Технические характеристики |
| • Полоса пропускания: 300 МГц |
| • Количество каналов: 4 канала |
| • Дисплей: Цветной |
| • Частота дискретизации: 2,5 ГГц |
| • Память: 10 кБт/канал |
| • Вертикальное разрешение: 9 бит |
| • Развёртка по вертикали: 1 мВ до 10 В/дел |
| • Развёртка по горизонтали: от 2нс до 10с/дел |
| • 25 автоизмерений |
| • Быстрое преобразование Фурье |
| • 14 видов синхронизации |
| • Хост-порт USB |
| • Масса: 3,2 кг |

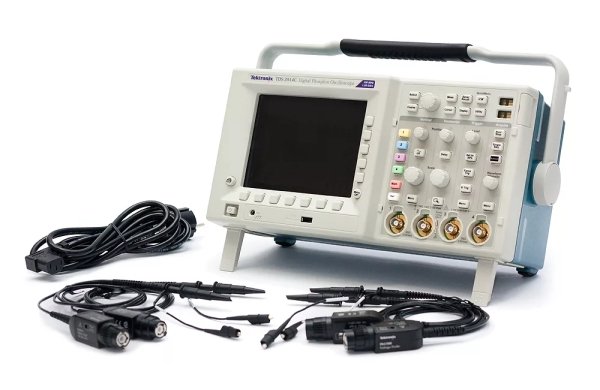

Стандартные принадлежности
• P6139A – пассивный пробник 500 МГц, 10x (по одному на каждый канал).
• Руководство пользователя и переведенная накладка для передней панели
• Шнур питания
• Лоток для принадлежностей
• Защитная передняя крышка
• Программное обеспечение OpenChoice® PC Communications - обеспечивает быструю
и простую связь между операционной системой Windows компьютера и осциллографом серии
TDS3000C через LAN, GPIB или RS-232. поддерживает передачу и сохранение настроек,
осциллограмм, измерений и снимков экрана.
• NI LabVIEW SignalExpress™ Tektronix Edition LE – полностью интерактивная
программная среда для проведения измерений,оптимизированная для осциллографов
серии TDS3000C. Позволяет собирать, генерировать,анализировать, сравнивать,
импортировать и сохранять данные измерений и сигналы с помощью интуитивно понятного
и не требующего программирования интерфейса.
• Компакт-диск с документацией
| Рекомендуемые принадлежности: •TDS3GV – интерфейс GPIB, VGA, RS-232 •TDS3AAM – модуль расширенного анализа.Добавляет расширенные возможности математической обработки, произвольные математические выражения, статистику измерений и дополнительные автоматизированные измерения. • TDS3LIM – модуль тестирования предельных значений. Добавляет новые возможности предельного тестирования осциллограммы. •TDS3TMT – модуль тестирования телекоммуникационного оборудования по маске. Добавляет проверку соответствия требованиям стандартов ITU-T G.703 и ANSI T1.102, тестирование по заданной маске и многое другое. •TDS3VID – модуль расширенного анализа видеосигналов. Добавляет функции Video QuickMenu, автоустановки, задержки, запуска по счетчику строк, режим видеоизображения,режим вектороскопа *(в режиме вектороскопа композитный видеосигнал не поддерживается) масштабные сетки запуска для формата HDTV и т. д. •TDS3SDI – модуль анализа цифровых видеосигналов. Добавляет возможности преобразования цифровых видеосигналов 601 в аналоговые видеосигналы, режим видеоизображения, режим вектороскопа *(в режиме вектороскопа композитный видеосигнал не поддерживается) и запуска по аналоговому видеосигналуHDTV и т. д. •TDS3BATC – литиево-ионная аккумуляторная батарея для непрерывной работы в течение 3 часов без питания от электросети. •TDS3CHG – устройство для быстрой зарядки аккумуляторной батареи. •AC3000 – мягкий футляр для переноски прибора. •HCTEK4321 – жесткий пластиковый футляр для переноски прибора (требуется AC3000). •RM3000 – монтажный набор. •SIGEXPTE – полная версия программного обеспечения NI LabVIEW SignalExpress™ Tektronix Edition.Руководство по сервисному обслуживанию –только на английском языке (номер для заказа071-2507-00) •TNGTDS01 – подробные инструкции и пошаговые лабораторные упражнения, предназначенные для обучения работе с осциллографами серииTDS3000C. В комплект входит компакт-диск с руководством для самостоятельного обучения и плата источника сигналов. Можно отдельно заказать дополнительную бумажную копию руководства. |
| Рекомендуемые дополнительные пробники | |
| P6243 | 10X активный пробник 1 ГГц с входной емкостью ≤1 пФ |
| P5205 | высоковольтный дифференциальный пробник 1,3 кВ, 100 МГц |
| P5210 | высоковольтный дифференциальный пробник 5,6 кВ, 50 МГц |
| P5100 | пассивный высоковольтный пробник 2,5 кВ, 100X |
| TCP202 | пробник постоянного и переменного тока 50 МГц, 15 А. |
| TCP303 | токовый пробник 15 МГц, 150 А *(требуется усилитель TCPA300) |
| TCP305 | токовый пробник 50 Мгц, 50 А *(требуется усилитель TCPA300) |
| TCP312 | токовый пробник 100 МГц, 30 А *(требуется усилитель TCPA300) |
| TCPA300 | усилитель для пробника 100 МГц |
| TCP404XL | токовый пробник 2 МГц, 500 А *(требуется усилитель TCPA400) |
| TCPA400 | усилитель для пробника 50 МГц |
| ADA400A | высокочувствительный дифференциальный усилитель 100X, 10X, 1X, 0,1X. |
 |
 |
 |
| Поиск случайного шума в цепи с использованием функции БПФ осциллографа серии TDS3000C |
Осциллограф с цифровым люминофором TDS3000C с модулем тестирования предельных значений TDS3LIM прекрасно подходит для производственных испытаний, когда требуется быстро принимать решения типа «годен/не годен» | Функция настраиваемого запуска на видеосигналы позволяет осциллографу серии TDS3000C выполнять синхронизацию по таким стандартам, как RS-343 (частота сканирования 26,2 кГц) |
 |
 |
 |
| Отслеживание и идентификация видеосигналов ITU-R BT.601 с использованием модуля TDS3SDI для анализа цифровых видеосигналов 601 | Осциллограф с цифровым люминофором серии TDS3000C обеспечивает существенное увеличение скорости тестирования для линий телесвязи. Благодаря QUICKMENU все часто используемые функции тестирования телекоммуникационного оборудования располагаются в одном меню. |
Функция обнаружения аномалий осциллограммы WaveAlert оповещает обо всех осциллограммах, отличающихся от «нормального» вида,например о выбросе в канале 2 |
Сравнительная таблица осциллографов серии TDS3000С
| TDS3012C | TDS3014C | TDS3032C | TDS3034C | TDS3052C | TDS3054C | |
| Полоса пропускания | 100 МГц | 100 МГц | 300 МГц | 300 МГц | 500 МГц | 500 МГц |
| Расчетное время нарастания (типичное значение) | 3,5 нс | 3,5 нс | 1,2 нс | 1,2 нс | 0,7 нс | 0,7 нс |
| Входные каналы | 2 | 4 | 2 | 4 | 2 | 4 |
| Вход внешнего запуска | Имеется во всех моделях | |||||
| Частота дискретизации на каждом канале | 1,25 Гвыб./с | 1,25 Гвыб./с | 2,5 Гвыб./с | 2,5 Гвыб./с | 5 Гвыб./с | 5 Гвыб./с |
| Длина памяти | 10 тыс. точек | |||||
| Вертикальное разрешение | 9 бит | |||||
| Чувствительность по вертикали, 1 МОм |
От 1 мВ/дел до 10 В/дел | |||||
| Чувствительность по вертикали, 50 Ом | От 1 мВ/дел до 1 В/дел | |||||
| Тип входа | по переменному току, по постоянному току, заземление | |||||
| Входной импеданс | 1 MОм параллельно с емкостью 13 пФ или 50 Ом | |||||
| Погрешность коэффициента усиления по напряжению постоянного тока | ±2 % | |||||
| Максимальное входное напряжение, 1 MОм | 150 Вср. кв. с пиками ≤ 400 В | |||||
| Максимальное входное напряжение, 50 Ом | 5 Вср. кв. с пиками ≤ 30 В | |||||
| Диапазон положений | ±5 делений | |||||
| Ограничение полосы пропускания | 20 МГц | 20 МГц | 20 МГц, 150 МГц |
20 МГц, 150 МГц |
20 МГц, 150 МГц |
20 МГц, 150 МГц |
| Диапазон временной развертки | От 4нс до 10с | От 4 нс до 10 с | От 2 нс до 10 с | От 2 нс до 10 с | От 1 нс до 10 с | От 1 нс до 10 с |
| Погрешность временной развертки | ±20 х 10-6 в любом временном интервале 1 мс | |||||
| Интерфейсы ввода-вывода | ||||||
| Порт Ethernet | Разъем RJ-45, поддерживает 10Base-T LAN | |||||
| USB-порт | Хост-порт USB 2.0 на передней панели. Поддерживает USB флэш-накопитель | |||||
| GPIB-порт | Полноценные режимы приема и передачи, настройка и измерения (Дополнительная возможность с помощью модуля связи TDS3GV) |
|||||
| Порт RS-232-C | Штырьковый разъем DB-9, полноценные режимы приема и передачи; управление всеми режимами, параметрами и измерениями. Скорость передачи в бодах до 38 400 (Дополнительная возможность с помощью модуля связи TDS3GV) |
|||||
| Видеопорт VGA | Гнездовой разъем DB-15, выход монитора для непосредственного отображения на больших VGA-мониторах (Дополнительная возможность с помощью модуля связи TDS3GV) | |||||
| Вход внешнего запуска | Разъем BNC, входной импеданс > 1 MОм параллельно с емкостью 17 пФ; максимальное входное напряжение 150 Вср. кв. | |||||
