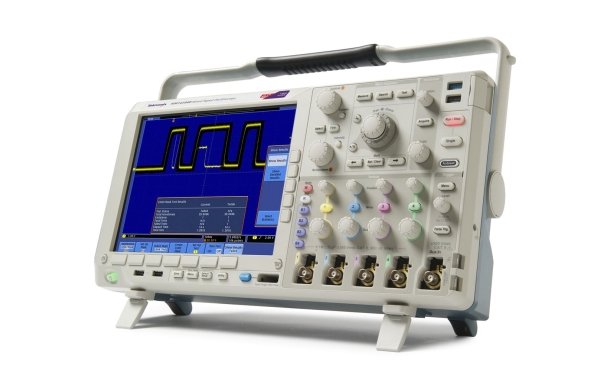

Интерфейсы
• Два хост-порта USB 2.0 на передней и два на задней панели облегчают и ускоряют сохранение данных, распечатку и подключение USB клавиатуры
• Порт USB 2.0 на задней панели упрощает подключение к ПК и прямую распечатку на совместимом с PictBridge® принтере
• Встроенный порт Ethernet 10/100/1000 Base-T для подключения к локальным сетям и видео выход для вывода изображения на монитор или проектор
Дополнительные возможности запуска и анализа сигналов последовательных шин
• Опции автоматического запуска, анализа и поиска для последовательных шин I2C, SPI, USB, Enternet, CAN, LIN, FlexRay,RS-232/422/485/UART, MIL-STD-1553 и I2S/LJ/RJ/TDM
Проектирование и анализ устройств со смешанными сигналами (серия MSO)
• Автоматический запуск, декодирование и поиск сигналов параллельных шин
• Независимая настройка порогов для каждого канала
• Многоканальный запуск по времени установки и удержания
• Режим быстрого захвата MagniVu™ обеспечивает разрешение по времени в цифровых каналах 60,6 пс
Дополнительные приложения
• Анализ источников питания
• Контроль предельных значений и тестирование по маске
• Анализ HDTV и специальных видеосигналов
|
Расширенный набор средств для отладки аналого-цифровых устройств |
 |
 |
|
| Технология цифрового люминофора осциллографов MSO/DPO4000 поддерживает скорость захвата более 50000 осциллограмм в секунду и отображение градаций яркости в реальном времени. | Запуск по конкретному пакету шины USB. Желтая осциллограмма представляет собой сигнал D+, а синяя – D–. Осциллограмма сигнала шины показывает декодированное содержимое пакета, включая Старт, Синхронизацию, Идентификатор пакета, Адрес, Конечную точку, Контрольную сумму, Данные и Стоп.. | |
 |
 |
|
| Определение области устойчивой работы. Функции автоматического измерения характеристик питания позволяют быстро и точно анализировать традиционные параметры источников питания. | Режим контроля предельных значений, показывающий маску, созданную на основе эталонного сигнала, и результаты сравнения с реальным сигналом. Выводится также статистическая информация о результатах cравнения. |
| Технология цифрового люминофора Примененная в осциллографах серии MSO/DPO4000 технология цифрового люминофора позволяет быстро оценить реальное поведение исследуемого устройства. Высокая скорость захвата более 50 000 осциллограмм в секунду – обеспечивает высокую вероятность обнаружения кратковременно возникающих проблем, достаточно распространенных в цифровых системах: поврежденных импульсов, глитчей, нарушений синхронизации и многого другого. Осциллограммы накладываются друг на друга, причем те точки осциллограмм, которые появляются чаще, окрашиваются в более яркий цвет. За счет этого сразу выделяются часто повторяющиеся события или, в случае непериодических аномалий, редко возникающие. Осциллографы серии MSO/DPO4000 позволяют установить бесконечное или переменное время удержания, определяющее срок, в течение которого захваченные осциллограммы сохраняются на экране. Это позволяет определить, насколько часто возникает та или иная аномалия. |
|
| Анализ источников питания (опция) Постоянно растущие требования к увеличению времени работы от батарей и поиск более экологичных решений с меньшим энергопотреблением требуют от разработчиков источников питания измерения и минимизации коммутационных потерь. Кроме того, для удовлетворения требований международных и национальных стандартов на системы питания, необходимо измерять напряжения источников питания, чистоту выходного спектра и уровень гармоник в цепях питания. Исторически сложилось так, что измерение этих и многих других параметров с помощью осциллографа отнимало много времени и представляло собой кропотливый ручной процесс. Дополнительные средства анализа источников питания осциллографов серии MSO/DPO3000 существенно упрощают эти операции, позволяя быстро и точно измерять качество источников питания, коммутационные потери, уровень гармоник, зону устойчивой работы (SOA), модуляцию, пульсации и скорость нарастания тока и напряжения (dI/dt, dV/dt). Благодаря полной интеграции в схему осциллографа, средства анализа источников питания позволяют одним нажатием кнопки выполнять автоматические, воспроизводимые измерения, причем без внешнего компьютера и сложных программных настроек. |
|
| Проектирование и разработка видеоустройств Многие инженеры, работающие с видеооборудованием, сохраняют преданность аналоговым осциллографам, считая, что градации яркости на дисплее ЭЛТ дают единственный способ заметить некоторые мелкие детали видеосигнала. Высокая скорость захвата осциллографов серии MSO/DPO4000В в сочетании с градациями яркости сигнала предоставляет столь же информативное изображение, как и на аналоговом осциллографе, и в то же время позволяет разглядеть значительно больше деталей и воспользоваться всеми преимуществами цифровых осциллографов. Такие стандартные функции, как разметка шкалы в IRE и мВ, выравнивание по полям, полярность видеосигнала и автонастройка, достаточно интеллектуальная для обнаружения видеосигналов, превращают осциллографы серии MSO/DPO4000В в самые простые в обращении приборы для видеоприложений. А благодаря полосе 1 ГГц и четырем аналоговым входам, осциллографы серии MSO/DPO4000В обладают достаточными характеристиками для работы с аналоговыми и цифровыми видеосигналами. Помимо этого видеофункции осциллографов серии MSO/DPO4000В дополняются опциональным модулем видеообработки DPO4VID. Модуль DPO4VID предлагает наиболее полный в своем классе набор функций запуска по сигналам HDTV и специальным (нестандартным) видеосигналам. |
|
| Контроль предельных значений и тестирование по маске (опция) Распространенной задачей в процессе разработки является контроль параметров определенных сигналов. Один из методов, известный как контроль предельных значений, заключается в сравнении исследуемого сигнала с известным эталоном этого сигнала с определенными пользователем вертикальными и горизонтальными допусками. Другой распространенный метод, известный как тестирование по маске, заключается в сравнении исследуемого сигнала с шаблоном и выявлении мест, в которых он с ним не совпадает. Осциллографы серии MSO/DPO4000B поддерживают оба метода, что удобно для долговременного мониторинга и измерения характеристик сигналов в ходе разработки и для тестирования в составе производственных линий. Для проверки совместимости поддерживается обширный набор коммуникационных и компьютерных стандартов.Кроме того, пользователь может создавать собственные маски,и использовать их для контроля сигналов. Тест можно привести в соответствие с вашими требованиями, указав его длительность в единицах времени или в числе осциллограмм, определив порог сравнения, который должен быть превышен для признания теста неудачным, указав число попаданий в маску со статистической информацией и определив действия, которые надо выполнять при выходе за пределы, неудачном тестировании и по завершению теста. И как бы вы не определяли маску – по известному эталонному сигналу или по специальному или стандартному шаблону никогда еще разбраковка сигнала в зависимости от наличия таких аномалий, как выбросы, не была столь прострой, как теперь. |
| Технические характеристики | ||
| • Полоса пропускания: 350 МГц | ||
| • Количество каналов: 4 аналоговых | ||
| • Дисплей: Цветной ЖК - 26см | ||
| • Частота дискретизации: 2,5 ГГц | ||
| • Длина записи: 20 млн. точек/кан. | ||
| • Скорость захвата сигнала: 50000 осц/сек | ||
| • Запуск, декодирование и анализ сигналов последовательных шинI2C, SPI, USB, Enternet, CAN, LIN, FlexRay,RS-232/422/485/UART, MIL-STD-1553 и I2S/LJ/RJ/TDM |
||
| • 41 вид автоматических измерений | ||
| • Математический редактор | ||
| • Расширенная синхронизации | ||
| • Поиск в длинной памяти WaveInspector™ | ||
| • USB 2.0 USBTMC | ||
| • Масса: 5 кг. (229x439x147мм) | ||
Стандартные принадлежности
| • TPP0500 - 500 МГц, 10X, 3,9 пФ, пассивный пробник на каждый аналоговый канал для моделей с полосой пропускания 500 МГц и 350 МГц • Передняя крышка • Руководство пользователя • Cумка с принадлежностями (016-2029-xx) • Шнур питания • Программное обеспечение OpenChoice®Desktop Обеспечивает быстрое и простое взаимодействие осциллографов серии MSO/DPO4000B с компьютерами, работающими под управлением Windows, через интерфейс USB или LAN. Позволяет передавать и сохранять настройки, осциллограммы, результаты измерений и снимки экрана.В состав ПО входят панели инструментов Word и Excel, позволяющие автоматизировать захват и передачу данных и снимков экрана в Word и Excel для составления отчетов и дальнейшего анализа. • NI LabVIEW SignalExpress™ Tektronix Edition LE – Полностью интерактивная измерительная среда, оптимизированная для осциллографов серии MSO/DPO4000B, позволяющая захватывать, генерировать, анализировать,сравнивать, импортировать и сохранять сигналы и результаты измерений путем простого перетаскивания мышью, не требуя при этом никакого программирования. Стандартная версия ПО поддерживает захват, управление, просмотр и экспорт живых сигналов. Полная версия (SIGEXPTE) добавляет функции обработки сигнала, расширенные функции анализа, функции измерения смешанных сигналов, свипирования, проверку граничных условий и определяемые пользователем пошаговые операции. • Компакт-диск с документацией |
| Прикладные программные модули |
|
•DPO4AERO Модуль анализа и запуска по сигналам последовательных шин для аэрокосмической промышленности. Позволяет осуществлять запуск по пакетам, передаваемым по шинам MIL-STD-1553, а также предоставляет средства анализа, такие как цифровое представление сигналов, декодирование пакетов, поиск и таблицы декодирования пакетов с метками времени. Входы сигнала – любой канал 1-4 (и D0-D15 в моделях MSO) Рекомендуемые пробники – несимметричный |
| Рекомендуемые принадлежности: |
077-0512-xx -Сервисное руководство (только на английском языке).
SIGEXPTE ПО NI LabVIEW SignalExpress™ Tektronix Edition – полная версия
FPGAView-xx Поддержка ПЛИС Altera и Xilinx для MSO
TPA-BNC – Переходник с TekVPI на TekProbe BNC.
TEK-USB-488 Переходник с GPIB на USB
ACD4000B Мягкая сумка для переноски
HCTEK4321 Жесткий кейс для переноски (необходим ACD4000B)
RMD5000 Комплект для монтажа в стойку
TEK-DPG Генератор импульсов с компенсацией фазовых сдвигов
067-1686-xx Приспособление для компенсации фазовых сдвигов и калибровки пробников для измерений источников питания
| Рекомендуемые дополнительные пробники | |
| TPP0500 | Пассивный пробник напряжения TekVPI®, 500 МГц, 10Х,входная емкость 3,9 пФ |
| TPP1000 | Пассивный пробник напряжения TekVPI®, 1 ГГц, 10Х,входная емкость 3,9 пФ |
| TAP1500 | Активный несимметричный пробник напряжения TekVPI®,1,5 ГГц |
| TDP1500 | Дифференциальный пробник напряжения TekVPI®, 1,5 ГГц, входное напряжение ±25 В |
| TDP1000 | Дифференциальный пробник напряжения TekVPI®, 1 ГГц, входное напряжение ±42 В |
| TDP0500 | Дифференциальный пробник напряжения TekVPI®, 500 МГц, входное напряжение ±42 В |
| TCP0150 | Пробник постоянного/переменного тока TekVPI®, 20 МГц, 150 А |
| TCP0030 | Пробник постоянного/переменного тока TekVPI®, 120 МГц, 30 А |
| P5200 | Высоковольтный дифференциальный пробник, 1,3 кВ, 25 МГц |
| P5205(*3) | Высоковольтный дифференциальный пробник, 1,3 кВ, 100 МГц *3 Необходим переходник с TekVPI® на TekProbe BNC (TPA-BNC). |
| P5210(*3) | Высоковольтный дифференциальный пробник, 5,6 кВ, 50 МГц *3 Необходим переходник с TekVPI® на TekProbe BNC (TPA-BNC). |
| P5100 | Высоковольтный пассивный пробник с делителем на 100, 2,5 кВ |
Сравнительная таблица осциллографов серии MSO4000 и DPO4000
| Система вертикального отклонения аналоговых каналов | |||
| MSO4034B | MSO4054B | MSO4104B | |
| DPO4034B | DPO4054B | DPO4104B | |
| Число входных каналов | 4 | ||
| Аналоговая полоса пропускания (–3 дБ), 5 мВ/дел. – 1 В/дел. | 350 МГц | 500 МГц | 1 ГГц |
| Расчетное время нарастания 5 мВ/дел. (типовое) | 1 нс | 700 пс | 350 пс |
| Аппаратное ограничение полосы пропускания | 20 МГц или 250 МГц | ||
| Режим входа | Связь по постоянному току, связь по переменному току | ||
| Входное сопротивление | 1 МОм ±1%, 50 Ом ±1% | ||
| Диапазон входной чувствительности, 1 МОм | от 1 мВ/дел. до 10 В/дел. | ||
| Диапазон входной чувствительности, 50 Ом | от 1 мВ/дел. до 1 В/дел. | ||
| Вертикальное разрешение | 8 бит (11 бит в режиме высокого разрешения) | ||
| Макс. входное напряжение, 1 МОм | 300 Вср.кв. (КАТ II) с пиковыми значениями ≤ ±425 В | ||
| Макс. входное напряжение, 50 Ом | 5 Вср.кв. с пиковыми значениями ≤ ±20 В | ||
| Погрешность усиления постоянного напряжения | ±1,5 %, с ухудшением на 0,1 %/°C при температуре более 30 °C | ||
| Развязка между каналами | ≥100:1 на частоте ≤100 МГц и ≥30:1 на частоте от 100 МГц до верхней границы полосы пропускания, для двух любых каналов с одинаковой чувствительностью |
||
| Система горизонтального отклонения аналоговых каналов | |||
| MSO4034B | MSO4034B | MSO4104B | |
| DPO4034B | DPO4054B | DPO4104B | |
| Максимальная частота дискретизации (все каналы) | 2,5 Гвыб./с | 2,5 Гвыб./с | 5 Гвыб./с |
| Максимальная длина записи (все каналы) | 20 млн. точек | ||
| Максимальная продолжительность захвата с максимальной частотой дискретизации (все каналы) |
8 мс | 8 мс | 4 мс |
| Диапазон скорости развертки | от 1 нс/дел до 1000 с/дел | от 400 пс/дел до 1000 с/дел |
|
| Диапазон задержки развертки | от –10 делений до 5000 с | ||
| Диапазон компенсации сдвига фаз между каналами | ±125 нс | ||
| Погрешность развертки | ±5 х 10-6 в любом интервале ≥1 мс | ||
| Система вертикального отклонения цифровых каналов | |||
| MSO4034B | MSO4034B | MSO4104B | |
| Число входных каналов | 16 (от D15 до D0) | ||
| Пороговые напряжения | Отдельная настройка для каждого канала | ||
| Выбор значений порогов | ТТЛ, КМОП, ЭСЛ, псевдо-ЭСЛ, определяемое пользователем | ||
| Диапазон значений порогов, настраиваемых пользователем | ±40 В | ||
| Максимальное входное напряжение | ±45 Впик | ||
| Погрешность установки порога | ±(100 мВ +3% от установленного значения) | ||
| Максимальный динамический диапазон входного сигнала | 30 Впик-пик (≤200 МГц) 10 Впик-пик (>200 МГц) |
||
| Минимальный размах напряжения | 400 мВ | ||
| Входное сопротивление | 100 кОм | ||
| Входная емкость пробника | 3 пФ | ||
| Вертикальное разрешение | 1 бит | ||
| Система горизонтального отклонения цифровых каналов | |||
| MSO4034B | MSO4034B | MSO4104B | |
| Максимальная частота дискретизации (основной режим) | 500 Мвыб./с (разрешение 2 нс) | ||
| Максимальная длина записи (основной режим) | 20 млн. точек | ||
| Максимальная частота дискретизации (MagniVu, все каналы) | 16,5 Гвыб./с (разрешение 60,6 пс) | ||
| Максимальная длина записи (MagniVu, все каналы) | 10 тыс. точек, центральная точка соответствует моменту запуска | ||
| Минимальная длительность импульса (все каналы) | 1 нс | ||
| Сдвиг фаз между каналами | 200 пс (ном.) | ||
| Максимальная частота переключения входа | 500 МГц Максимальная частота синусоидального сигнала, которую можно воспроизвести в виде меандра. Необходим короткий удлинитель земли в каждом канале. Это максимальная частота при минимальной амплитуде сигнала. При больших амплитудах можно получить большую частоту переключения. |
||
