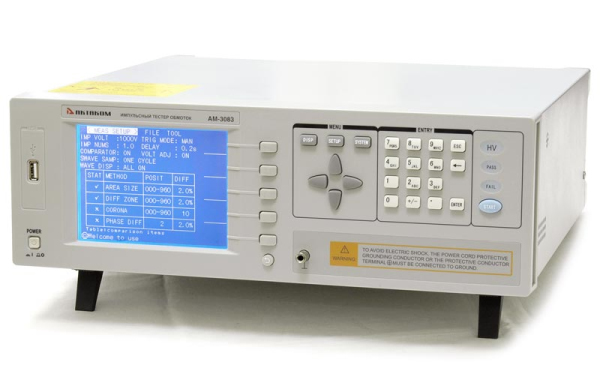

Импульсный тестер обмоток AKTAKOM АМ-3083
Программируемый импульсный тестер обмоток AKTAKOM АМ-3083 обеспечивает высокоскоростную обработку измерений. Он просто незаменим при проведении пуско-наладочных, планово-предупредительных и ремонтных работ на производстве и организации исследований в лабораторных условиях. И всё это по цене значительно ниже аналогов.
Прибор оснащён удобной панелью управления, в которую входят кнопки перемещения курсора, вызова рабочего экрана, меню измерений и системного меню, ввода и редактирования числовых значений и имён файлов. Особенностью данного прибора является наличие удобного многофункционального меню с правой стороны экраны для управления доступными параметрами в разных режимах работы.
Функциональные возможности АМ-3083
Результат испытания отображается в виде токовой осциллограммы импульсного отклика в режиме напряжение, время и частота и сравнения ее с эталонной формой 4-мя способами:
Сравнение по размеру площади (AREA SIZE)
Метод основан на том факте, что размер площади колебания пропорционален потерям энергии в обмотке, вызванных коротким замыканием между слоями.
Сравнение по отличию площадей (DIFFERENTIAL AREA)
Размер части отличия площадей отражает значение индуктивности и потерь полной энергии. Метод особенно эффективен, когда индуктивность между эталонной обмоткой и тестируемой различна и является основной причиной проблем.
Сравнение коронного разряда (CORONA DISCHARGE)
АМ-3083 обнаруживает высокочастотную энергию (мощность, интенсивность) коронного разряда Возникновение коронного разряда говорит о появлении в изоляции межрядовых пробоев обмоток трансформатора, что приводит к искрению части обмотки, уменьшению индуктивного сопротивления катушек, повышению плотности тока в обмотке, росту tg δ и дополнительному разогреву диэлектрика (трансформаторного масла).
Сравнение по отличию периодов (PHASE DIFFERNTIAL)
АМ-3083 измеряет разницу периодов эталонного и тестируемого колебаний, характеризующую потери энергии на нагрев проводов обмотки, обладающих активным сопротивлением, на излучение электромагнитных волн в окружающее пространство и потери в диэлектриках.
Меню настройки параметров измерений позволяет выбрать один или несколько способов тестирования, цикличность испытаний, указать область сравнения эталонной и текущей осциллограмм, допустимое значение разницы между сигналами, выставить величину выходного импульсного напряжения, режим синхронизации, уровень запуска и длительность задержки.
После проведения каждого теста или серии тестов предусмотрена возможность сохранить полученные результаты в файл и получить статистику результатов серии испытаний. USB-диск может быть присоединен для сохранения эталонных колебаний и измерительных параметров. Функция загрузки из файла позволяет хранить целую базу эталонных характеристик и оперативно проводить испытания разного оборудования.
Технические характеристики | |
Выходное импульсное напряжение | 300 В…3000 В |
Разрешение | 50 В |
Тестовый импульс энергии | < 90 мДж |
Индуктивность | от 10 мкГн |
ЖК-дисплей | 320х240 точек |
Область отображения формы сигнала | 240х200 точек |
Входное сопротивление | 10 МОм |
Скорость измерения | 5.5 измер./сек. (Дисплей формы сигнала выключен) 3.3 измер./сек. (Дисплей формы сигнала включен) |
Измерение формы сигнала | напряжение, время, частота |
Графическое отображение формы сигнала | есть |
Функция ZOOM для обработки диаграмм | есть |
Память | внутренняя память на 60 значений, более 500 значений на USB–диск |
Функция вывода статистики полученных данных | есть |
Режим синхронизации | внутренний/ручной/External/Bus |
Уровень запуска | программируемый |
Интерфейсы | RS-232, Handler, GPIB(опция) |
Блокировка клавиатуры паролем | есть |
Рабочая температура | 0...+40 °С при относительной влажности не более 90 % |
Питание | 198 В…242 В (47,5 Гц…63 Гц) |
Мощность | 40 ВА |
Габаритные размеры | 350х135х400 мм |
Масса | 7,2 кг |
задняя панель | вид сбоку |
Комплектация
• Прибор • Измерительные щупы • Интерфейсная плата Handler • Педаль • Руководство по эксплуатации • Высоковольтный тестовый пробник АСА-3035 (опция) • Габариты в упаковочной таре 500х280х530, вес 10,1 кг. |
