Основные свойства:
Модель |
Полоса пропускания |
Каналы |
Частота дискретизации |
Память |
6 ГГц |
4 |
До 20 Гвыб/с |
Стандартно 50 млн. Точек до 2 млрд. |
|
4 ГГц |
4 |
|||
3 ГГц |
4 |
|||
2 |
||||
2 ГГц |
4 |
|||
2 |
||||
1 ГГц |
4 |
|||
2 |
||||
600 МГц |
4 |
|||
2
|

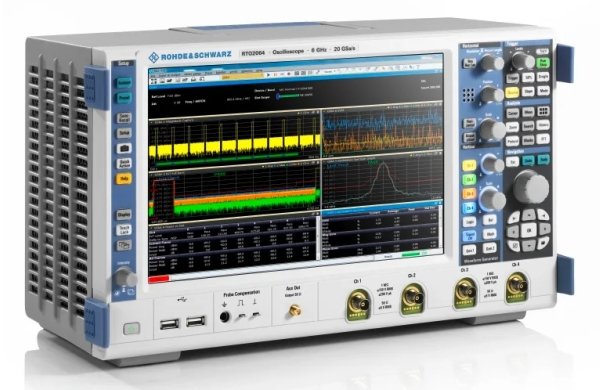

R&S®RTO 2000 – самый компактный лабораторный осциллограф для нескольких областей анализа. При его использовании для проверки разрабатываемых устройств, разработчики могут проводить анализ взаимодействия таких сложных узлов, как источники питания, процессорная система и система датчиков. Осциллограф R&S®RTO 2000, как ни один другой прибор, способен отображать взаимосвязь результатов измерений во временной и частотной областях, а также результатов логического анализа и анализа протоколов.
Полностью переосмысленный пользовательский интерфейс.
Осциллографы снабжены большим емкостным сенсорным дисплеем (с диагональю 12,1 дюйма и высоким разрешением 1280х800), устойчивым к нанесению повреждений, с высокой степенью цветопередачи и широким углом видимости. Сенсорный дисплей с новыми возможностями сенсорного управления позволит без труда сконфигурировать прибор для любой измерительной задачи.
С помощью функции SmartGrid пользователи могут настроить отображение осциллограмм под свои требования. Интерфейс обеспечивает быстрый доступ к основным инструментам на панели инструментов и предоставляет возможность документировать результаты измерения и настройки прибора нажатием одной кнопки. Панель приложений обеспечивает прямой доступ ко всем имеющимся приложениям, в частности, к функциям запуска и декодирования, испытаниям на соответствие стандартам и проверке целостности сигналов, I/Q-анализу и даже к пользовательским средствам разработки.
Зональная функция запуска.
Новая зональная функция запуска (опция RTO-K19) обеспечивает возможность графического разделения событий во временной и частотной областях. Пользователи могут задавать до восьми зон произвольной формы. Сигнал запуска активируется при пересечении или не пересечении исследуемым сигналом заданной зоны. Такая возможность значительно облегчает обнаружение возмущений в спектре при выявлении и устранении ЭМП или выделение циклов чтения / записи устройства хранения во временной области анализа.
Уникальные рабочие характеристики.
Большой объем памяти полезен для функции архива, которая обеспечивает доступ к полученным ранее осциллограммам в любое время. Пользователи могут просматривать все сохраненные сигналы и проводить их анализ с помощью таких инструментов, как масштабирование, измерительные функции, математические функции, а также функции анализа спектра.
Режим высокой четкости (HD) увеличивает вертикальное разрешение до 16 битов для наблюдения сигнала во всех подробностях. Режим HD активирует настраиваемую НЧ-фильтрацию сигнала после АЦП. Пользователи могут настроить запуск по всем, даже самым мелким, деталям сигнала.Обладая скоростью захвата один миллион осциллограмм в секунду пользователи получают возможность быстрого обнаружения единичных ошибок сигнала. Высокоскоростной анализ обеспечивается даже при включенных функциях построения гистограмм и тестирования по маске.
|
RTO2002/04 |
RTO2012/14 |
RTO2022/24 |
RTO2032/34 |
RTO2044 |
RTO2064 |
Система вертикального отклонения |
||||||
Число аналоговых каналов |
2 / 4 |
2 / 4 |
2 / 4 |
2 / 4 |
4 |
4 |
Число логических каналов |
16 (опция RTO-B1) |
|||||
Полоса пропускания аналоговых каналов |
600 МГц |
1 ГГц |
2 ГГц |
3 ГГц |
4 ГГц |
6 ГГц |
Максимальная входная частота для логических каналов |
400 МГц |
|||||
Время нарастания переходной характеристики (расчетное) |
510 пс |
280 пс |
140 пс |
116 пс |
100 пс |
76 пс |
Диапазон значений коэффициента отклонения по вертикали |
50 Ω от 1 мВ/дел до 1 В/дел |
|||||
Импеданс (аналоговые каналы) |
50 Ω+/-3,5%; 1 МΩ+/-1%, 15 пФ |
|||||
Импеданс (логические каналы) |
100 кΩ +/-2%, 4 пФ |
|||||
Максимальное входное напряжение (аналоговые каналы) |
5 В СКЗ (50 Ω); 150 В СКЗ / 200 В пик (1 МΩ) |
|||||
Максимальное входное напряжение |
+/-40 В пик |
|||||
Система горизонтального отклонения |
||||||
Диапазон временной развертки |
от 25 пс/дел до 10’000 с/дел |
|||||
Погрешность временной развертки |
+/-5×10-6 (опционально (-В4) +/-0,02×10-6) |
|||||
Система сбора данных |
||||||
Частота дискретизации |
Макс. 10 ГВыб/с на каждый канал |
до 10 ГВыб/с |
||||
Частота дискретизации |
16 х 5 ГВыб/с |
|||||
Глубина памяти (2-канальные модели) |
50 Мточек на 2-х каналах / 100 Мточек на 1 канале |
|||||
Глубина памяти (4-канальные модели) |
50 Мточек на 4-х / 100 Мточек на 2-х / 200 Мточек на 1 канале |
|||||
Разрешение |
8 бит (до 16 бит в режиме HiRes, опц. –К17) |
|||||
Эффективное количество бит АЦП |
> 7.0 бит (измер.) |
|||||
Скорость обновления |
более 1 млн. осциллограмм/с |
|||||
Система синхронизации |
||||||
Источники синхронизации |
Входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов (опционально) |
|||||
Режимы запуска |
Автоматический, ждущий, однократный |
|||||
Виды запуска |
По фронту/срезу, глитчу, по параметрам импульса, по ранту, по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по последовательности событий, по шаблону, по состоянию, ТВ/видео, I2C, SPI, UART/RS-232. |
|||||
Анализ осциллограмм |
||||||
Категории измерений |
Амплитуда, время, глазковая диаграмма, спектр, джиттер |
|||||
Курсорные измерения |
Амплитудные, временные. |
|||||
Гистограммы |
Вертикальные (амплитудные), горизонтальные (временные/частотные) |
|||||
Тестирование по маске |
До 8 независимых масок. |
|||||
Математическая обработка |
До 4 расчетных осциллограмм. |
|||||
Дисплей |
||||||
Тип |
Диагональ 12.1 дюйма |
|||||
Разрешение |
1280х800 пикселей (WXGA) |
|||||
Цветовая схема |
Предустановленные (стандартные) или устанавливаемые пользователем таблицы цветов |
|||||
Послесвечение |
В интервале от 50 мс до 50 с |
|||||
Общие характеристики |
||||||
Интерфейсы |
Стандартно: USB, LAN (10/100/1000BASE-T) |
|||||
Питание |
100-240 В, 50-60 Гц |
|||||
Потребляемая мощность |
450 Вт |
|||||
Габаритные размеры (Ш-В-Г), мм |
427-249-204 |
|||||
Масса |
9,6 кг |
