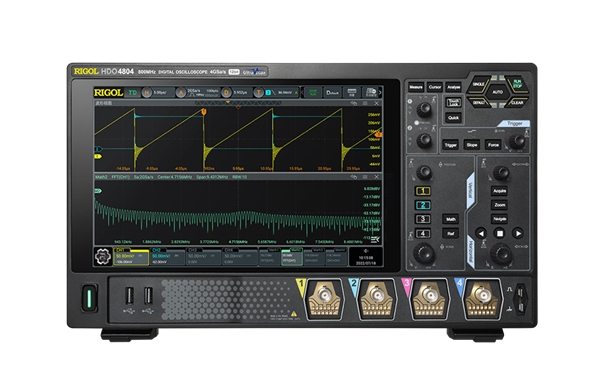

Цифровой осциллограф Rigol HDO4000

Артикул: 1-386090

  • Полоса пропускания: 200 МГц/400 МГц/800 МГц
  • Количество каналов: 4
  • Частота дискретизации: 4 Гвыборок/с
  • Глубина памяти: 250 Мвыборок в базовой комплектации. Опционально 500 Мвыборок
  • Скорость обновления сигналов: 1.5 миллиона осциллограмм/с
  • Декодирование протоколов: RS232/UART, I2C, SPI, CAN в базовой комплектации. Опционально: CAN-FD/LIN, FlexRay, I2S, MIL-STD-1553
  • Наличие встроенного цифрового вольтметра разрядностью 4 бита
  • Наличие встроенного частотомера с регулируемой разрядностью от 3 до 6 бит
  • Диапазон коэффициентов отклонения:
    По входу 1 МОм: 100 мкВ/дел. до 10 В/дел.
    По входу 50 Ом: 100 мкВ/дел. до 1 В/дел.
  • Диапазон временной развёртки: от 500 пс/дел. до 1000 с/дел
  • Входной импеданс: 1 МОм ± 1%, 50 Мом ± 1%
  • Минимальный уровень собственных шумов 18 мкВ(скз)
  • Ёмкостной сенсорный дисплей диагональю 10.1 дюйма

Компания Rigol Technologies представила новые осциллографы серии HDO4000 c разрядностью АЦП 12 бит и полосой пропускания до 800 МГц.

Частота дискретизации 4 Гвыборок/с в режиме одноканальной работы осциллографа. Стандартная глубина памяти 250 Мвыборок. Возможно опциональное расширение памяти до 500 Мвыборок и полосы пропускания с помощью лицензионного ключа.

Осциллограф построен на базе АЦП, собственной разработки, разрядностью 12 бит, что позволяет провести более точные измерения.

Серия HDO4000 состоит из 3 моделей:

  • HDO4204 (200 МГц, 4 Гвыб/с, 250 Мвыборок,4 канала)
  • HDO4404 (400 МГц, 4 Гвыб/с, 250 Мвыборок,4 канала)
  • HDO4804 (800 МГц, 4 Гвыб/с, 250 Мвыборок,4 канала)

Технические характеристики осциллографа серии HDO4000

  • Полоса пропускания: 200 МГц/400 МГц/800 МГц
  • Количество каналов: 4
  • Частота дискретизации: 4 Гвыборок/с
  • Глубина памяти: 250 Мвыборок в базовой комплектации. Опционально 500 Мвыборок
  • Скорость обновления сигналов: 1.5 миллиона осциллограмм/с
  • Декодирование протоколов: RS232/UART, I2C, SPI, CAN в базовой комплектации. Опционально: CAN-FD/LIN, FlexRay, I2S, MIL-STD-1553
  • Наличие встроенного цифрового вольтметра разрядностью 4 бита
  • Наличие встроенного частотомера с регулируемой разрядностью от 3 до 6 бит
  • Диапазон коэффициентов отклонения:
    По входу 1 МОм: 100 мкВ/дел. до 10 В/дел.
    По входу 50 Ом: 100 мкВ/дел. до 1 В/дел.
  • Диапазон временной развёртки: от 500 пс/дел. до 1000 с/дел
  • Входной импеданс: 1 МОм ± 1%, 50 Мом ± 1%
  • Минимальный уровень собственных шумов 18 мкВ(скз)
  • Ёмкостной сенсорный дисплей диагональю 10.1 дюйма
