Особенности
Представляем инновационные полностью радиометрические стационарные ИК‑камеры Fluke — серию RSE. Благодаря расширенным функциям и плагинам для MATLAB® и LabVIEW®, эти приборы являются идеальным решением для непрерывной передачи и анализа ИК-данных.

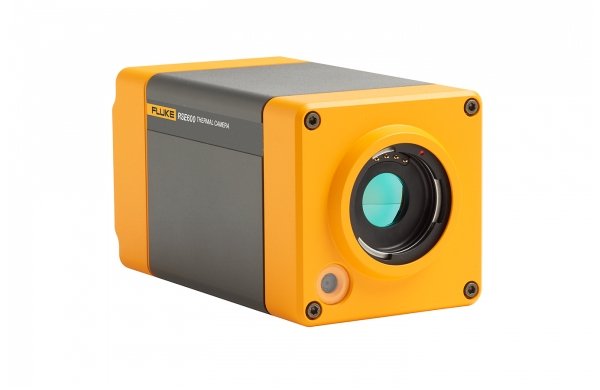

За счет установки на рабочем месте ИК-камеры RSE600, разработанной для исследований, проектирования и инженерно-технических работ, можно повысить эффективность и достоверность тестирования, а также обеспечить качество процессов. Прибор способен передавать на компьютер непрерывный поток данных со скоростью до 60 кадров в секунду, чтобы поминутно отслеживать разность температур и покадрово в удаленном режиме анализировать видеоматериалы при помощи ПО для настольных ПК SmartView®. Расширить возможности обзора можно за счет дополнительно поставляемых сменных объективов, предназначенных для разных задач (анализ удаленных объектов или увеличение деталей).
Вы не только видите температуру. Вам также доступны потоковая передача, измерение и анализ.
Характеристики
- ИК-камеры могут работать с программным обеспечением MATLAB® and LabVIEW®, совмещая полученные в ИК-спектре данные, снимки и видеоматериалы для поддержки исследований и разработок
- Разрешение 640 × 480
- Получение необходимых подробностей при помощи дополнительно поставляемых сменных «интеллектуальных» объективов: телеобъективов с 2- и 4-кратным увеличением и широкоугольных объективов, не нуждающихся в калибровке
- Оптимизация снимков, создание отчетов, адаптируемых под требования заказчиков, и экспорт изображений в требуемом формате при помощи ПО для настольных ПК SmartView®
- Возможность беспроводной связи ИК-камеры с системой Fluke Connect® для упрощения передачи и редактирования изображений
Спецификации
| Основные характеристики | |
| Пространственное разрешение (IFOV) со стандартным объективом | 0,93 мрад |
| ИК-разрешение1 | 640 x 480 (307 200 пикселей)** |
| Угол поля зрения | 34° (Г) x 25,5° (В) |
| Минимальное фокусное расстояние | 15 см (приблиз. 6 дюймов) |
| Варианты фокусировки камер | Фокусировка настраивается при помощи ПО для настольных ПК SmartView® |
| Система фокусировки MultiSharp™ | Да, резкое изображение объектов на переднем плане и удаленных объектов во всей зоне обзора. |
| Технология IR-Fusion® | Да, при помощи ПО для настольных ПК SmartView®. Пять режимов совмещения изображений (автоматический AutoBlend™, «картинка в картинке» (PIP), сигнализация в режиме ИК/Видимый, полностью ИК, полностью видимый), добавляющие различимые в видимом спектре подробности к инфракрасному изображению |
| Тепловая чувствительность (NETD) | ≤0,040 °C при температуре объекта 30 °C (40 мK)* |
| Режим фильтрации (улучшение NETD) | Да |
| Уровень и интервал | Плавное автоматическое и ручное масштабирование,при помощи ПО SmartView® |
| Быстрое автоматическое переключение между ручным и автоматическим режимами | Да, при помощи ПО SmartView® |
| Быстрое автоматическое изменение масштаба в ручном режиме | Да, при помощи ПО SmartView® |
| Минимальный диапазон (в ручном режиме) | 0,1 °C (0,18 °F), при помощи ПО для настольных ПК SmartView® |
| Минимальный диапазон (в автоматическом режиме) | <1,0 °C (<1,8 °F), при помощи ПО для настольных ПК SmartView® |
| Встроенная цифровая камера (в видимом диапазоне спектра) | Для промышленного применения, 5 мегапикселей |
| Частота кадров | Исполнение с частотой 60 или 9 Гц |
| Цифровое увеличение | Возможность увеличения до 16x при помощи ПО для настольных ПК SmartView® |
| *Наивысшая **Возможна передача снимков 320x240 по интерфейсу GigE Vision |
|
| Хранение данных и регистрация изображений | |
| Доступные хранилища данных | Установка соединения с ПК с ПО SmartView® для хранения на внешнем устройстве |
| Механизм съемки, просмотра и сохранения изображений | Регистрация, просмотр и анализ изображений при помощи ПО для настольных ПК SmartView® |
| Форматы файлов изображений | Без радиометрических данных (.bmp) или (.jpeg) или с полными радиометрическими данными (.is2); для анализа файлов без радиометрических данных (.bmp, .jpg и .avi) программное обеспечение не требуется |
| Программное обеспечение | ПО для настольных ПК SmartView® — это полный набор функций для анализа и составления отчетов Совместимо с ПО MATLAB® и LabVIEW® |
| Форматы файлов, экспортируемых при помощи ПО SmartView® для настольного ПК | Растровые изображения (.bmp), GIF, JPEG, PNG, TIFF |
| Голосовые аннотации | Да, при помощи ПО SmartView® |
| Текстовые аннотации | Да, при помощи ПО SmartView® |
| Запись видео | Да, при помощи ПО SmartView® |
| Форматы данных видео | Без радиометрических данных (MPEG-кодирование в формате .AVI) и с полными радиометрическими данными (.IS3), при помощи ПО SmartView® |
| Удаленный просмотр изображения с дисплея | Да, передача потокового видео с дисплея камеры через Ethernet-кабель на ТВ-монитор или ПК с установленным ПО SmartView® |
| Режим удаленного управления | Да, через сеть Ethernet или при помощи ПО SmartView® |
| AutoCapture (Автоматический режим съемки) | Да, при помощи ПО SmartView® |
| Измерение температуры | |
| Диапазон измеряемых температур (не калибруется ниже –10 °C) | от -10 °C до +1200 °C (от 14 °F до 2192 °F) |
| Точность | ± 2 °C или ±2 % (большее из этих значений) |
| Компенсация отраженной температуры фона | Да, при помощи ПО SmartView® |
| Коррекция пропускания | Да, при помощи ПО SmartView® |
| Линейный маркер в реальном масштабе времени | Да, при помощи ПО SmartView® |
| Цветовые палитры | |
| Стандартные палитры | 8: «Горячий металл», сине-красная, высококонтрастная, янтарная, янтарная инверсная, жидкий металл, градации серого, градации серого инверсная |
| Палитры Ultra Contrast™ | 8: «Горячий металл» Ultra, сине-красная Ultra, высококонтрастная Ultra, янтарная Ultra, янтарная инверсная Ultra, жидкий металл Ultra, градации серого Ultra, градации серого инверсная Ultra |
| Общие характеристики | |
| Цветовая сигнализация (сигнализация по температуре) | Да, при помощи ПО SmartView® — высокая температура, низкая температура, изотермы (в пределах диапазона) |
| Спектральный диапазон ИК | от 8 до 14 мкм (длинноволновый) |
| Рабочая температура | от −10 °C до +50 °C (от 14 °F до 122 °F) |
| Температура хранения | от –20 до +50 °C (от –4 до +122 °F) без батарей |
| Относительная влажность | от 10 до 95 % (без конденсации) |
| Измерение температуры в центральной точке | Да, при помощи ПО SmartView® |
| Температура пятна | Да, при помощи ПО SmartView® — маркеры горячих и холодных зон |
| Задаваемые пользователем маркеры зон | Количество маркеров зон, задаваемых пользователем в ПО для настольных ПК SmartView®, не ограничено. |
| Центральный прямоугольник | Расширяемый-сужаемый прямоугольник измерений с отображением МИН-МАКС-СРЕД температуры, в ПО для настольных ПК |
| Электромагнитная совместимость | EN 61326-1:2013 IEC 61326-1:2013; (промышленное оборудование) |
| Соответствие нормам Федеральной комиссии по связи США | CFR 47, часть 15, подраздел В, класс А |
| Вибрация | IEC 60068-2-26 (гармонические колебания): 3G, 11–200 Гц, по 3 осям |
| Ударопрочность | IEC 60068-2-27 (механические удары): 50G, 6 мс, по 3 осям |
| Габариты (В × Ш × Д) | 8,3 x 8,3 x 16,5 см (3,3 x 3,3 x 6,5 дюймов) |
| Масса (без батареи) | 1 кг (2,2 фунта) |
| Степень защиты корпуса | IEC 60529: класс защиты IP67 (ограниченная защита от проникновения пыли и защита от водяных брызг с любого направления) |
| Гарантийный срок | Два года (стандартная), возможны соглашения о расширенной гарантии |
| Рекомендуемый интервал калибровки | Два года (при нормальной эксплуатации и нормальной амортизации) |
| Поддерживаемые языки интерфейса | Английский, венгерский, испанский, итальянский, китайский (традиционный), китайский (упрощенный), корейский, немецкий, нидерландский, польский, португальский, русский, турецкий, финский, французский, чешский, шведский и японский |
| ПО для настольных ПК SmartView®, используемое для анализа и составления отчетов, доступно во всех странах, однако беспроводная система Fluke Connect® работает не во всех регионах. Узнать о доступности системы можно у авторизованного дистрибьютора Fluke. | |
1 Эти приборы попадают под классификацию ECCN 6A003.B.4.B и для некоторых стран требуется разрешение на экспорт (лицензия). Требование лицензии для той или иной страны определяется применительно к причине для контроля RS1.
Модели и принадлежности
| Модель Название | Описание | Price List |
| FLK-RSE600 60Hz |
Доступно для бесплатной загрузки: SmartView® desktop software, пакет ПО MATLAB® и пакет ПО LabVIEW® |
По запросу |
| FLK-RSE600 9Hz |
Доступно для бесплатной загрузки: SmartView® desktop software, пакет ПО MATLAB® и пакет ПО LabVIEW® |
По запросу |
| Thermal Imaging Accessories | Price List | |
| FLK 4X LENS | Интеллектуальный телеобъектив инфракрасного диапазона с 4-кратным увеличением | По запросу |
| FLK 2X LENS | Интеллектуальный телеобъектив инфракрасного диапазона с 2-кратным увеличением Для ИК-камер Fluke RSE300 и RSE600 |
По запросу |
| FLK MACRO LENS | Инфракрасный макрообъектив | По запросу |
| FLK-RSE-STAND | Стойка для ИК-камеры RSE300 и RSE600 | По запросу |
| FLK 0.75X WIDE LENS | Широкоугольный инфракрасный объектив | По запросу |
