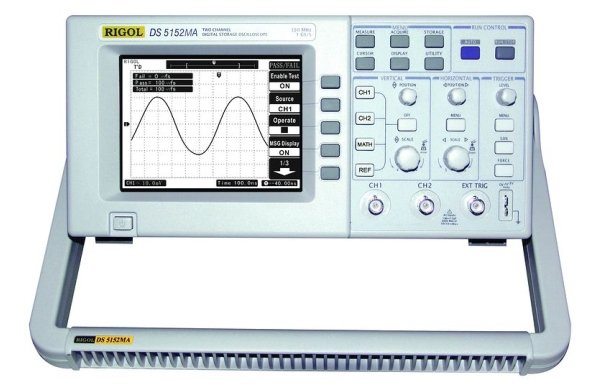

Полоса пропускания: 40 МГц
Частота дискретизации: 500 МВыб/сек
Каналов: 2
Основные особенности DS5042M
• наладка электронных линий;
• проверка функционирования электронных схем;
• проверка логических взаимосвязей сигналов;
• образование и технические тренинги./p>
Основные технические характеристики DS5042М
Характеристики | |
Каналы | 2 |
Полоса пропускания | 40 МГц |
Частота дискретизации в реальном времени | 500 Мвыборок/сек |
Эквивалентная частота дискретизации | 50 Гвыборок/сек |
Объем памяти | 4000 точек на 1 канал |
Время нарастания | 8,8 нс |
Входной импеданс | 1 МОм/13 пФ |
Ограничение полосы пропускания | 20 МГц |
Коэффициент отклонения по вертикали | 2 мВ/дел…5 В/дел |
Разрешение по вертикали | 8 бит |
Время горизонтальной развертки | 10 нс/дел….50 с/дел |
Погрешность измерения временных интервалов | ±0,01% |
Максимально допустимое напряжение на входе | 400 В (DC+AC пик, 1 МОм входное сопротивление, 10Х); 5 В (Вскз, 50 Ом входной импеданс, BNC) |
Связь по входу | по постоянному току (DC); по переменному току (AC); заземление входа |
Источники синхросигнала | канал 1, канал 2, внешний, внешний/5, от сети питания (только по перепаду) |
Режим развертки | автоматический, нормальный, однократный |
Режим запуска | по фронту (запуск по положительному или отрицательному фронту сигнала); по ТВ сигналу (NTSC, PAL, SECAM); по длительности импульса (от 20 нс…10 с); запуск с задержкой |
Курсорные измерения | ручные (интервал времени (?T), разность напряжений (?V), 1/?T); слежения; автоизмерения |
20 автоматических измерений | размах сигнала, амплитуда, максимальное значение, минимальное значение, уровень вершины, уровень опоры, среднее значение, среднеквадратичное значение, выброс перед фронтом, выброс после фронта, период, частота, длительность положительного импульса, длительность отрицательного импульса, время нарастания, время спада, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса, задержка. |
Математические функции | сложение, вычитание, умножение, деление, инвертирование |
Встроенная функция анализатора спектра на основе БПФ. Вид окна | Ханнинг, Хамминг, Блэкмен-Харис, прямоугольное, Режим выборки БПФ: 1024 точек |
Хранение | 10 осциллограм и настроек |
Автокалибровка | + |
Интерфейс | USB |
Режим «годен - негоден» (при использовании дополнительного модуля) | + |
Дисплей | цветной 5,7” LCD дисплей (разрешение 320x234) |
Питание | 100-240 В, 50 Гц |
Размеры, мм | 288х350х145 |
Вес | 4,5 кг |
