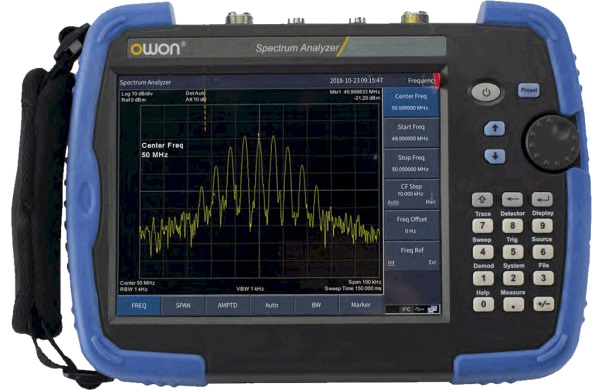

Анализатор спектра OWON HSA1075-TG

Артикул: 1-390011

  • Частотный диапазон 9 кГц - 7,5 ГГц
  • Разрешение 1 Гц
  • Скорость износа 1 ppm / год
  • Фазовый шум (1 ГГц) < - 106 дБн / Гц при смещении 10 кГц
  • Полоса разрешения (-3 дБ) (RBW) от 1 Гц до 1 МГц с шагом 1 - 3 - 5 - 10

Анализатор спектра HSA1075 от Owon имеет частотный диапазон от 9 кГц до 7,5 ГГц и частотное разрешение 1 Гц .HSA1075 может измерять слабые сигналы с помощью DANL -160 дБм. HSA1075 оснащен 8-дюймовым (1024 * 768) сенсорным экраном IPS с широким углом обзора для улучшения обзора и упрощения управления. Устройства серии OWON HSA1000 оснащены встроенным датчиком освещенности, который может регулировать фоновую освещенность в соответствии со светом из окружающей среды. Портативные анализаторы спектра серии HSA1000 оснащены функцией “прошел / не прошел”, которая позволяет быстро определить, соответствуют ли результаты теста ранее установленным критериям.

Технические характеристики

Частотный диапазон 9 кГц - 7,5 ГГц
Разрешение 1 Гц
Скорость износа 1 ppm / год
Фазовый шум (1 ГГц) < - 106 дБн / Гц при смещении 10 кГц
Полоса разрешения (-3 дБ) (RBW) от 1 Гц до 1 МГц с шагом 1 - 3 - 5 - 10
Режимы обнаружения автоматический, нормальный, положительный пик, отрицательный пик, выборка, среднеквадратичное значение, среднее напряжение, квазипиковое значение
Функции трассировки обновить, максимальное удержание, минимальное удержание, просмотр, закрытие, среднее
Единица измерения координат уровня dBm, dBμW, dBpW, dBmV, dBμV, W, V
Средний уровень шума
Предусилитель выключен от 9 кГц до 1 МГц: -95 дБм < -88 дБм
от 1 МГц до 500 МГц: -140 дБм < -130 дБм
от 500 МГц до 3,6 ГГц: -138 дБм < -128 дБм
от 3,6 ГГц до 6 ГГц: -134 дБм < -124 дБм
от 6 ГГц до 7,5 ГГц: -129 дБм < -119 дБм
Предусилитель включен от 100 кГц до 1 МГц: -135 дБм < -128 дБм
от 1 МГц до 500 МГц: -160 дБм < -150 дБм
от 500 МГц до 3,6 ГГц: -158 дБм < -148 дБм
от 3,6 ГГц до 6 ГГц: -154 дБм < -144 дБм
от 6 ГГц до 7,5 ГГц: -149 дБм < -139 дБм
Фазовый шум
Смещение 10 кГц < -106 дБн/Гц
100 кГц < -104 дБн/Гц
1 МГц < -115 дБн/Гц
Ширина развёртки частоты
Диапазон развёртки 0 Гц, 100 Гц до максимальной частоты прибора
Точность ширина развёртки / (точность развёртки - 1)
Пропускная способность
Полоса пропускания от 1 Гц до 1 МГц, в последовательности 1 - 3 - 5 - 10 шагов
Точность полосы пропускания < 5% стандартно
Коэффициент формы фильтра разрешения (60 дБ : 3 дБ) < 5 : 1 типичный (цифровой и близкий к гауссовой форме)
Полоса пропускания видео от 10 Гц до 3 МГц, в последовательности 1 - 3 - 5 - 10
Амплитуда и уровень
Диапазон измерения амплитуды средний уровень шумов до +10 дБм, от 100 кГц до 10 МГц, предусилитель выключен
Референтный уровень от - 80 дБм до + 30 дБм, с шагом 0,1 дБм
Предусилитель 20 дБ, номинал, от 9 кГц до 3,6 ГГц
Частотная характеристика
Предусилитель выключен (fc ≥ 100K) ± 0,8 дБ;± 0,4 дБ (типичное значение)
Предусилитель включен (fc ≥ 1 МГц) ± 0,9 дБ;± 0,5 дБ (типичное значение)
Разница и точность
Абсолютная точность амплитуды от 20 ℃ до 30 ℃, fc = 50 МГц, полоса обзора = 200 кГц, полоса пропускания = 10 кГц, полоса пропускания = 10 кГц, пиковый детектор, ослабление радиочастотных сигналов 10 дБ, уровень достоверности 95 %;
предусилитель выключен ±0,4 дБ, уровень входного сигнала -20 дБм;
предусилитель включен ±0,5 дБ, уровень входного сигнала -40 дБм;
Следящий генератор (tracking generator)
Диапазон частот от 100 кГц до 7,5 ГГц
Диапазон уровня выходной мощности от - 40 дБм до 0 дБм
Разрешение выходного уровня 1 дБ
Выходная неравномерность ± 3 дБ
Общие характеристики
Дисплей сенсорный ЖК-экран
Диагональ дисплея 8 дюймов
Интерфейс USB, LAN
Габариты 265 х 190 х 58 мм
Вес брутто 5,6 кг

Комплектация

  • Анализатор спектра OWON HSA 1075-TG – (1 шт.)
  • Шнур питания– (1 шт.)
  • Адаптер – (1 шт.)
  • GPS-антенна - (1 шт.)
  • Руководство пользователя – (1 шт.)
