В настоящее время в новую серию входят четыре четырехканальные модели ADS-2074T, ADS-2114T, ADS-2124T и ADS-2224T с максимальной полосой пропускания 200 МГц.
| ADS-2074T | ADS-2114T | ADS-2124T | ADS-2224T | |
|---|---|---|---|---|
| Кол-во каналов | 4 | |||
| Полоса пропускания | 70 МГц | 100 МГц | 100 МГц | 200 МГц |
| Макс. дискретизация | 1 Гвыб/с | 2 Гвыб/с | ||
| Макс. глубина записи | 7,6 М точек | |||
| Горизонтальная развертка | 2 нс/дел…100 с/дел | |||
| Вертикальное отклонение | 2 мВ/дел…10 В/дел | |||
| Тип запуска | фронт, импульс, видео, скорость нарастания | |||
Среди других параметров, на которое стоит обратить внимание в серии ADS-2000T можно выделить высокую скорость захвата осциллограмм - до 50000 осц/сек, что позволяет существенно уменьшить вероятность пропуска аномалий сигнала.
По своим функциональным возможностям новые цифровые осциллографы Актаком серии ADS-2000T аналогичны возможностям популярнейшей серии ADS-2000M/MV с глубиной записи до 10 М точек:
- 20 типов автоматических измерений;
- курсорные измерения (ΔU, ΔT);
- математические операции: сложение, вычитание, умножение, деление, БПФ;
- режим растяжки окна (зуммирование);
- режимы регистрации: обычный, пиковый детектор, усреднение;
- интерполяция Sin x/x;
- режим XY;
- и ряд других.
Пользовательское меню ADS-2000T также очень похоже на интерфейс используемый в ADS-2000M/MV, хотя в него внесены некоторые улучшения, связанные с удобством работы
В новых цифровых осциллографах Актаком серии ADS-2000T используется большой 8" ЖК дисплей с разрешение 800 х 600 точек. Тачскрин управление - простое и позволяет выполнять следующие операции:
- выбор элемента меню;
- управлением вертикальной позицией нулевой линии для каждого канала;
- управлением вертикальной позицией уровня запуска для каждого канала;
- управлением горизонтальной позицией точки запуска для каждого канала;
- изменение коэффициента развертки;
- изменение коэффициента вертикального отклонения;
- операции в режиме зуммирования окна;
- операции с курсорами;
- выбор автоматических измерений;
- установка системного времени;
- и другие.

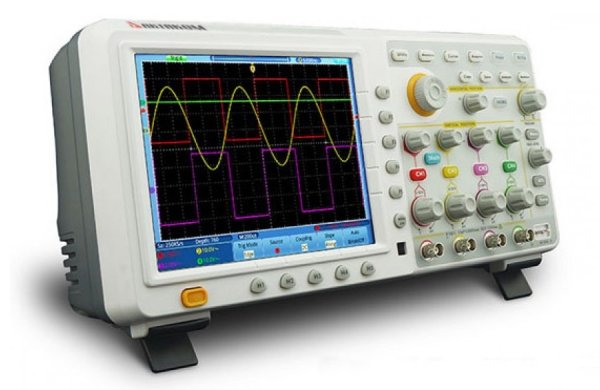

Осциллограф цифровой АКТАКОМ ADS-2224T обладает отличными техническими параметрами, в частности: скорость захвата осциллограмм до 50000 осц./с, максимальная глубина записи до 7,6 млн. точек, возможность установки 50-омного входного импеданса.
В четырёхканальном цифровом осциллографе АКТАКОМ ADS-2224T применён сенсорный дисплей (Touch-screen), что позволяет удобно управлять сразу несколькими функциями осциллографа.
Система синхронизации цифрового осциллографа ADS-2224T предоставляет множество типов запуска (фронт, видео, скорость нарастания и др.). Также доступно множество видов автоматических измерений (представлены в таблице ниже).
Благодаря сочетанию отличных технических характеристик, компактности и доступной цены, цифровой осциллограф АКТАКОМ ADS-2224T является превосходным инструментом для использования в различных областях. Кроме того, в цифровом осциллографе ADS-2224T имеется выход VGA, что позволяет подключить к нему монитор или телевизор. Это особенно удобно для применения в учебных процессах, а также при проведении презентаций.
Технические характеристики
| Характеритстика | Значение | |
|---|---|---|
| Полоса пропускания | 200 MГц | |
| Количество каналов | 4 | |
| Скорость захвата осциллограмм | 50 000 осц/сек | |
| Регистрация | Режим | Обычный, пиковый детектор, усреднение |
| Макс. дискретизация (реальное время) | 2 Гвыб/сек | |
| Вход | Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 MΩ±2% в параллель 10 пФ±5 пФ; 50 Ω±1% | |
| Учет ослабления пробников | 1X, 10X, 100X, 1000X | |
| Максимальное входное напряжение | 1 MΩ: 400 Вп-п (DC + AC пик-пик) 50 Ω: 5 Вп-п (DC + AC пик-пик) |
|
| Ограничение полосы пропускания | полный диапазон | |
| Изолированность каналов | 50 Гц: 100 : 1 10 МГц: 40 : 1 |
|
| Задержка между каналами (типичное) | 150 пс | |
| Параметры горизонтальной системы |
||
| Интерполяция | sin (x)/x | |
| Глубина записи | 7,6 М точек | |
| Коэффициент развертки | 2 нс/дел ~ 100 с/дел, с шагом 1~2~5 | |
| Погрешность измерения интервалов (DC~100 МГц) | однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6 нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс) |
|
| Погрешность времени выборки и времени задержки | ±100 ppm | |
| Параметры вертикальной системы | АЦП | 8 бит (4 канала одновременно) |
| Вертикальное отклонение | 2 мВ/дел ~ 10 В/дел | |
| Диапазон смещения | ±10 делений | |
| Полоса пропускания для аналогового периодического сигнала | 200 МГц | |
| Низкочастотный предел | ≥10 Гц ( на входе, закрытый вход, -3dB) | |
| Время нарастания | ≤5 нс (типичное) | |
| Погрешность коэф.усиления | ±3% | |
| Погрешность коэф.усиления (усреднения) | Усреднение по 16 регистрациям: ±(3% + 0.05 дел) |
|
| Измерения | Курсорные | ΔV и ΔT между курсорами |
| Автоматические | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty | |
| Математические операции | +, -, *, /, БПФ | |
| Сохранение во внутреннюю память | 4 опорные осциллограммы | |
| Фигуры Лиссажу (X-Y) | Диапазон: Полный | |
| Сдвиг фаз ±3 градуса | ||
| Система запуска | Тип запуска | Фронт, импульс, видео, скорость нарастания |
| Режим | Авто, обычный, однократный | |
| Диапазон уровня запуска | ±6 делений от центра экрана | |
| Чувствительность уровня запуска | ±0.3 деления | |
| Стандарт видеосигнала | NTSC, PAL и SECAM | |
Дисплей
| Тип дисплея | диагональ 8” , ЖК, TFT матрица, Touchscreen |
| Разрешение дисплея | 800 (по горизонтали) × 600 (по вертикали) точек |
| Количество цветов | 65536 цветов |
Выход для компенсации пробника
| Выходное напряжение (типичное) | амплитуда 5 В на нагрузке больше 1MΩ. |
| Частота (типичное) | Меандр 1 кГц |
Интерфейс
| Для связи с ПК | USB 2.0, LAN |
| Сохранение | USB (форматы файлов *.bmp и *.bin) |
| Видеовыход | VGA |
Питание
| Напряжение | 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II |
| Потребляемая мощность | менее 15 Вт |
| предохранитель | 2 A, T тип, 250 В |
Массо-габаритные параметры
| Габаритные размеры | 380 мм × 180 мм × 115 мм (Д*В*Г) |
| Вес | Около 1.5 кг |
