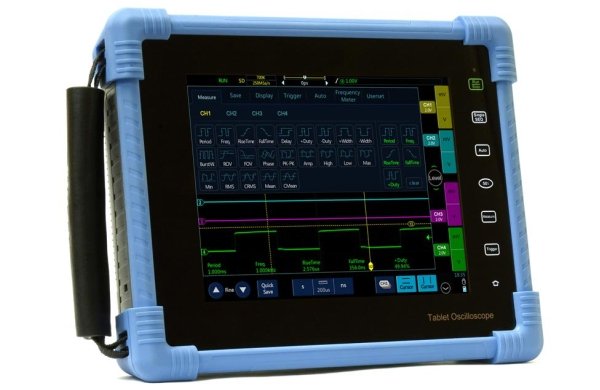

Цифровой осциллограф АКТАКОМ ADS-4572T

Режим осциллографа

Количество каналов

2

Полоса пропускания

70 МГц

Режимы регистрации

  Выборка

реальное время

  Пиковый детектор

1 нс (один канал)
2 нс (два канала)

  Усреднение

2, 4, 8, 16, 32, 64, 128, 256

  Огибающая

2, 4, 8, 16, 32, 64, 128, 256, ∞

Интерполятор

Sin (x)/x

Компенсация пробников

меандр, 1 кГц, 2 В п-п

Максимальное входное напряжение

CAT1 300 В (1 МОм)

Вход

Связь по входу

открытый, закрытый, земля

Входной импеданс

1 МОм ±1% || 14,5 пФ ±3 пФ

Учет ослабления пробников

0,001X...10000X

Параметры горизонтальной системы

Макс. частота дискретизации

1 Гвыб/сек (один канал)
500 Мвыб/сек (два канала)

Макс. глубина записи

14 М точек (один канал)
7 М точек (два канала)

Коэффициент развертки

2 нс/дел - 1000 с/дел

Диапазон

-4 дел. - 14000 сек

Погрешность времени выборки и времени задержки

±20 ppm

Режимы

 Y-T, X-Y, самописец, зум

Параметры вертикальной системы

Вертикальное отклонение

1 мВ/дел - 10 В/дел (1 МОм)

АЦП

8 бит

Диапазон

±6 делений

Полоса пропускания для аналогового сигнала

70 МГц

Ограничение полосы пропускания

20 МГц

Время нарастания

≤5 нс

Погрешность коэф. усиления

≤±2%(1 МОм)

Изоляция между каналами

≥40 дБ (100:1)

Измерения

Курсорные

ручные (ΔV, ΔT, 1/ΔT),

Автоматические

Period, Frequency, Rise time, Fall time, +Duty, -Duty, Delay (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), +Pulse width, -Pulse width, Burst width, +Overshoot, -Overshoot, Phase (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), Peak-Peak, Amplitude, High, Low, Max ,Min, Mean, Cycle Mean, RMS, cycle RMS

Математические операции

+, -, *, / , БПФ

БПФ

4 окна: Rectangle, Blackman, Hanning, Hamming

Система запуска

Режим запуска

авто, обычный, однократный

Тип запуска

Фронт, импульс, видео, скорость нарастания, задержка, логический шаблон, N фронт, рант

Блокировка уровня запуска

200 нс ~ 10 с

Запуск по фронту

нарастающий, спадающий, нарастающий и спадающий
Тип связи: DC, AC, ФВЧ, ФНЧ, шумоподавление

Запуск по длительности импульса

положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
Диапазон установок 8 нс ~ 10 с

Запуск по скорости нарастания

положительная скорость: >, <, внутри диапазона
отрицательная скорость: >, <, внутри диапазона

Запуск по видео

Система NTSC/525, PAL/625 и SECAM
Стандарт 480P, 1080P, 1080i
Условие: все строки, выбор строки, четное и нечетное поле

Запуск по логическому шаблону

AND, OR, NAND, NOR
Диапазон установок 8 нс ~ 10 с
Установка шаблона H, L, X

Запуск по N фронту

Тип фронта: нарастающий, спадающий
Диапазон 16 нс ~ 4 с
Номер фронта 1 ~ 65535

Запуск по ранту

Событие: временное, логическое
