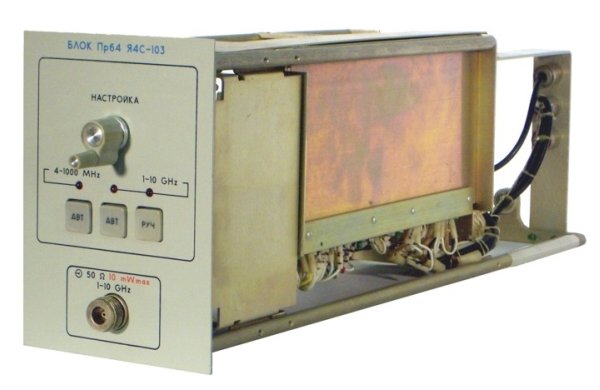

Блок преобразования частоты Я4С-103
Блок преобразования частоты Я4С-103 предназначен для переноса спектра ВЧ-сигнала в диапазоне частот 1 - 10 ГГц на промежуточную частоту с целью расширения частотного диапазона измерителя модуляции вычислительного СК3-45 при измерении ЧМ параметров сигнала.
Блок преобразования частоты Я4С-103 может эксплуатироваться в лабораторных и цеховых условиях.
Основные данные:
• Диапазон рабочих частот 1 - 10 ГГц
• Минимальная рабочая мощность входного сигнала в зависимости от частоты при напряжении сигнала ПЧ 60-80 мВ (скз) на нагрузке 2 кОм / 50 пФ:
1 - 6 ГГц — 0,1 мВт
6 - 10 ГГц — 0,25 мВт
• Динамический диапазон по входному сигналу не менее 10 дБ, при этом напряжение ПЧ в пределах 60 - 80 мВ (скз) на нагрузке 2 кОм / 50 пФ
• Неравномерность амплитудно-частотной характеристики в диапазоне ПЧ 0,2 - 3,2 МГц не превышает 5 дБ
• Затухание АЧХ на частоте 6 мГц не менее 20
