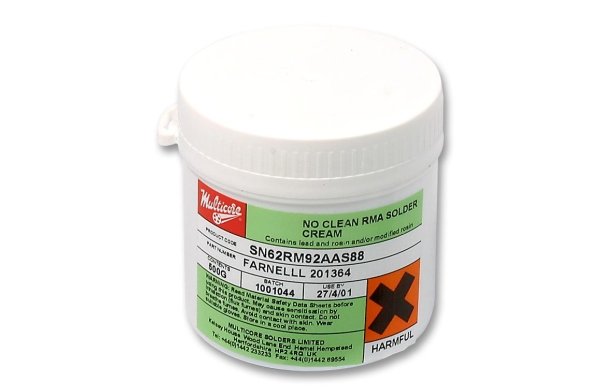

Безотмывочная паяльная паста Multicore (Henkel) RM92

Артикул: 3-18735

• Высокое качество паяных соединений, без разбрызгивания и образования сопутствующих шариков припоя
• Стабильная повторяемость качества нанесения при трафаретной печати через металлический трафарет или сетку
• Прекрасная стойкость к растеканию при предварительном нагреве
• Улучшенные клеящие свойства для удержания компонентов до пайки
• Длительное хранение без изменения свойств

Паяльная паста с флюсом, не требующим отмывки, RM92 разработана для применения в технологии поверхностного монтажа и показывает прекрасные характеристики при ручном и автоматизированном нанесении методом трафаретной печати. Паяльная паста RM92 разработана для пайки печатных плат радиоэлектронной аппаратуры без отмывки от остатков флюса после пайки. Она оставляет минимальное количество остатков на плате, не влияющих на внешний вид изделия, электрические параметры аппаратуры, выполнение следующих после пайки технологических операций.

Особенности:

• Высокое качество паяных соединений, без разбрызгивания и образования сопутствующих шариков припоя
• Стабильная повторяемость качества нанесения при трафаретной печати через металлический трафарет или сетку
• Прекрасная стойкость к растеканию при предварительном нагреве
• Улучшенные клеящие свойства для удержания компонентов до пайки
• Длительное хранение без изменения свойств

Технические данные

Припои:


Паяльная паста RM92 может поставляться с порошкообразным припоем, изготовленным из большинства сплавов, применяемых при пайке. Наиболее распространенными являются сплавы Sn62, Sn63 полностью соответствующие стандартам J-STD-006 и EN 29453.

Флюс-связка:

Флюс-связка, применяемая для изготовления паяльной пасты RM92, разработана для пайки без отмывки остатков флюса. Остатки флюса на печатной плате при эксплуатации в нормальных условиях не вызывают проблем с качеством и долговременной надежностью. Используемый флюс является средне активированным канифольным флюсом с низким содержанием твердых веществ.

Испытания Метод Результат
Коррозия медной пластины DTD 599A
IPC-SF-818
BS5625
соответствует
Коррозия медного зеркала IPC-SF-818
J-STAD-004
Bellcore
TR-NWT-000078
соответствует
Хлориды и бромиды соответствует
Устойчивость изолирующей поверхности (без отмывки) IPC-SP-819
Bellcore
TR-NWT-000078
соответствует
Электромиграция (без отмывки) Bellcore
TR-NWT-000078
соответствует
Классификация активности флюса IPC-SF-818
J-STD-004
EN 29454
LR3CN
ROL1
1.1.2

Паяльная паста:

Свойства паяльной пасты зависят от объема металлической составляющей, типа сплава и размера частиц припоя. При увеличении процентного содержания металла ухудшаются клеящие свойства паяльной пасты, но улучшается стойкость к возникновению сопутствующих шариков припоя.

Свойства RM92
Сплавы Sn62, Sn63
Содержание металла (%) 88 90
Размер частиц порошка, мкм 75-53 53-38 75-53 53-38 38-25
Код Multicore (Henkel) размера частиц BAS AAS BAS AAS DAS
Вязкость при температуре 25ºC:
по Брукфильдуб спз (1)
по Малкому, пз (2)
Тиксотропный индекс (ТИ) (3)
600,000 650,000
1,870
800,000
2,080
900,000
2,350
1,000,000
2,400
Клейкость (4)
Исходная сила склеивания, г/мм-2
Время жизни после нанесения, ч
72 1,4
72
1,1
20
1,2
25
1,3
35

(1) Измерено при 25°С, вращение установки 5 об/мин, через 2 мин
(2) Измерено при 25°С, при скорости сдвига 6 с-1
(3) ТИ = log(вязкость при 1,8с-1/вязкость при 18с-1)
(4) Клейкость определена в сравнительных лабораторных тестах и не обязательно напрямую связана с конкретными условиями использования.

Применение:

Паяльная паста RM92 разработана для нанесения методом трафаретной печати через металлический трафарет. Рекомендуемая скорость нанесения паяльной пасты составляет 25 – 50 мм/сек.

Пайка оплавлением:

Для пайки RM92 могут использоваться любые существующие методы нагрева, в том числе инфракрасный или конвекционный.
Паяльная паста RM92 имеет широкий диапазон варьирования режимов пайки.

Хранение:

Паяльная паста RM92 была разработана с учетом уменьшения разделения при хранении. В случае хранения при температуре от +5 до +10°С в герметичной оригинальной упаковке время жизни составляет не менее 6 месяцев.

Упаковка:

Паяльная паста RM92 поставляются в стандартных герметичных пластмассовых банках, весом 500 грамм. По заказу возможна поставка в других формах упаковки.
