Ваттметр поглощаемой мощности М3-108 предназначен для измерения малых, средних и больших уровней мощности непрерывных и импульсных колебаний в коаксиальных трактах. Применяются при разработке и производстве генераторов, усилителей и передающих устройств СВЧ проходящей мощности, систем радиолокации, телевидения, а так же в поверочных и ремонтных органах. Могут использоваться автономно или в составе АИС.
C 2014 г. ваттметр поглощаемой мощности М3-108 может поставляться с универсальным питанием 220 В, 50 Гц и 400 Гц; 115 В, 400 Гц
Технические характеристики ваттметра поглощаемой мощности М3-108:
Диапазон рабочих частот от 0 до 17,85 ГГц (с ППК1, ППК2, ППК3, ППК-4), 0-12,05 ГГц с ППК4
Измерение мощности от 1 мкВт (ед. счета) до 100 Вт (перекрывается четырьмя типами приемных коаксиальных преобразователей ППК)
Диапазоны измерений средних значений мощности для всех четырех типов преобразователей: ППК1: 1 мкВт- 10 мВт; ППК2: 0,8 мВт- 1000мВт; ППК3: 8 мВт- 10 Вт; ППК4: 80 мВт- 100 Вт
Измерение мощности в Дбм
Измерение мощности в Дб относительно задаваемого уровня мощности
Измерение мощности в % относительно задаваемого уровня мощности
Автоматическая идентификация подключенного типа преобразователя
Автоматическая установка времени подготовки к измерениям ( время прогрева )
Автоматическая коррекция нуля
Ручной и автоматический выбор пределов измерений
Автоматическое и ручное введение частотного коэффициента поправки
Встроенный калибратор мощности (4-е уровня мощности калибровки)
Автокалибровка без отсоединения от тракта СВЧ
Допусковый контроль по нижнему и верхнему уровню мощности
Накопление результатов измерений через задаваемый интервал времени
Основная погрешность ваттметра без учета погрешности рассогласования в диапазоне частот 12 - 17,85 ГГц и динамическом диапазоне до 10Вт -4-6 %
Основная погрешность ваттметра без учета погрешности рассогласования в диапазоне частот 0-12,05 ГГц при использовании преобразователя большого уровня (до 100 Вт) - 6-7%
КСВН ваттметра в диапазоне частот 0,02 - 12,0 ГГц; не более 1,3 КСВН ваттметра в диапазоне частот 12,0 - 17,85 ГГц не более 1,4.
Наличие самодиагностики
Возможность сравнения текущих результатов измерений с их средним значением за устанавливаемый интервал времени
Возможность индикации максимальных положительных и отрицательных значений отклонений измеряемой мощности от среднего значения за заданный интервал времени
Возможность тестирования ваттметра в процессе измерений мощности без ее отключения. Выбор 4-х видов режимов обработки результатов измерений
Ваттметр обеспечивает введение и автоматический учет поправки на неравномерность частотной характеристики приемных преобразователей.
Прибор дает возможность сравнивать текущее значение измеряемой мощности с нижним и/или верхним заранее установленным значением мощности, при достижении которых формируется информация в виде символов (на дисплее) и электрических сигналов о превышении (занижении) измеряемой мощности заданных значений.
Имеется 4-е режима усреднения (сглаживания) результатов измерения по алгоритмам, реализуемым различными видами программ.
Инициирование команд управления прибором, а также выдача измерительной и служебной информации в персональный компьютер могут осуществляться через интерфейс RS -232.
Калибровка ваттметров предусматривает подачу калибровочного сигнала непосредственно в узел преобразования мощности СВЧ, что исключает необходимость отсоединения преобразователя от источника сигнала. При этом только необходимо обеспечить отсутствие мощности СВЧ на входе приемного преобразователя.

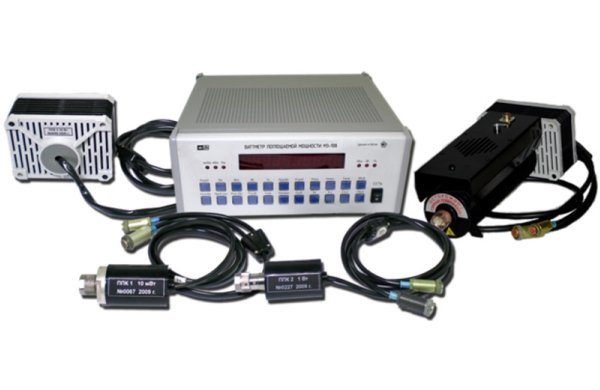

Ваттметр состоит из унифицированного измерительного блока и 4-х типов приемных преобразователей мощности СВЧ с разъемными соединительными кабелями. Потребитель может приобрести ваттметр МЗ-108 как с полным комплектом приемных преобразователей (вариант исполнения М3-108-1), так и с одним или несколькими преобразователями, необходимыми для решения его конкретных технических задач.
Комплектность поставки ваттметра в зависимости от варианта исполнения
Наименование, тип |
Обозначение |
Количество |
|
Вариант исполнения М3-108-1 (1 мкВт – 100 Вт) |
|||
1.Блок измерительный (БИ) |
СМКИ.411136.002 |
1 |
|
2. Преобразователь приемный коаксиальный малого уровня мощности ППК1 |
СМКИ.411521.017 |
1 |
|
3. Преобразователь приемный коаксиальный среднего уровня мощности ППК2 |
СМКИ.411521.018 |
1 |
|
4. Преобразователь приемный коаксиальный среднего уровня мощности ППК3 |
СМКИ.411521.019 |
1 |
|
5. Преобразователь приемный коаксиальный большого уровня мощности ППК4 |
СМКИ.411521.020 |
1 |
|
6. Программное обеспечение ваттметра |
ПО М3-108 |
1* |
|
7. Одиночный комплект ЗИП-О в составе: - вставка плавкая ВП1 1,0А 250В |
ОЮ0.481.005ТУ |
2 |
|
8. Кабель сетевой |
|
1 |
|
9. Кабель сетевой для ППК4 |
|
1 |
|
10. Руководство по эксплуатации ваттметра |
СМКИ.411136.001РЭ |
1 |
|
11. Паспорт БИ |
СМКИ.411136.002ПС |
1 |
|
12. Паспорт ППК1 |
СМКИ.411521.017ПС |
1 |
|
13. Паспорт ППК2 |
СМКИ.411521.018ПС |
1 |
|
14. Паспорт ППК3 |
СМКИ.411521.019ПС |
1 |
|
15. Паспорт ППК4 |
СМКИ.411521.020ПС |
1 |
|
16. Формуляр ваттметра |
СМКИ.411136.001ФО |
1 |
|
17. Ящик укладочно-транспортный (футляр) |
СМКИ.411915.025 |
1 |
|
18. Ящик укладочно-транспортный (футляр) для ППК4 |
СМКИ.411915.026 |
1 |
|
Вариант исполнения М3-108-2 (1 мкВт – 10 мВт) |
|||
1. Блок измерительный (БИ) |
СМКИ.411136.002 |
1 |
|
2. Преобразователь приемный коаксиальный малого уровня мощности ППК1 |
СМКИ.411521.017 |
1 |
|
3. Программное обеспечение ваттметра |
ПО М3-108 |
1* |
|
4. Одиночный комплект ЗИП-О в составе: - вставка плавкая ВП1 1,0А 250В |
ОЮ0.481.005ТУ |
2 |
|
5. Кабель сетевой |
|
1 |
|
6. Руководство по эксплуатации ваттметра |
СМКИ.411136.001РЭ |
1 |
|
7. Паспорт БИ |
СМКИ.411136.002ПС |
1 |
|
8. Паспорт ППК1 |
СМКИ.411521.017ПС |
1 |
|
9. Формуляр ваттметра |
СМКИ.411136.001ФО |
1 |
|
10. Ящик укладочно-транспортный (футляр) |
СМКИ.411915.025 |
1 |
|
Вариант исполнения М3-108-3 (0,8 мВт – 1000 мВт) |
|||
1.Блок измерительный (БИ) |
СМКИ.411136.002 |
1 |
|
2. Преобразователь приемный коаксиальный среднего уровня мощности ППК2 |
СМКИ.411521.018 |
1 |
|
3. Программное обеспечение ваттметра |
ПО М3-108 |
1* |
|
4. Одиночный комплект ЗИП-О в составе: - вставка плавкая ВП1 1,0А 250В |
ОЮ0.481.005ТУ |
2 |
|
5. Кабель сетевой |
|
1 |
|
6. Руководство по эксплуатации ваттметра |
СМКИ.411136.001РЭ |
1 |
|
7. Паспорт БИ |
СМКИ.411136.002ПС |
1 |
|
8. Паспорт ППК2 |
СМКИ.411521.018ПС |
1 |
|
9. Формуляр ваттметра |
СМКИ.411136.001ФО |
1 |
|
10. Ящик укладочно-транспортный (футляр) |
СМКИ.411915.025 |
1 |
|
Вариант исполнения М3-108-4 (8 мВт – 10 Вт) |
|||
1. Блок измерительный (БИ) |
СМКИ.411136.002 |
1 |
|
2. Преобразователь приемный коаксиальный среднего уровня мощности ППК3 |
СМКИ.411521.019 |
1 |
|
3. Программное обеспечение ваттметра |
ПО М3-108 |
1* |
|
4. Одиночный комплект ЗИП-О в составе: - вставка плавкая ВП1 1,0А 250В |
ОЮ0.481.005ТУ |
2 |
|
5. Кабель сетевой |
|
1 |
|
6. Руководство по эксплуатации ваттметра |
СМКИ.411136.001РЭ |
1 |
|
7. Паспорт БИ |
СМКИ.411136.002ПС |
1 |
|
8. Паспорт ППК3 |
СМКИ.411521.019ПС |
1 |
|
9. Формуляр ваттметра |
СМКИ.411136.001ФО |
1 |
|
10. Ящик укладочно-транспортный (футляр) |
СМКИ.411915.025 |
1 |
|
Вариант исполнения М3-108-4 с аттенюатором (80 мВт – 100 Вт; 0 – 17,85 ГГц) |
|||
1. Блок измерительный (БИ) |
СМКИ.411136.002 |
1 |
|
2. Преобразователь приемный коаксиальный среднего уровня мощности ППК3 с аттенюатором 100 Вт (ППК-4) |
СМКИ.411521.019-01 |
1 |
|
3. Программное обеспечение ваттметра |
ПО М3-108 |
1* |
|
4. Одиночный комплект ЗИП-О в составе: - вставка плавкая ВП1 1,0А 250В |
ОЮ0.481.005ТУ |
2 |
|
5. Кабель сетевой |
|
1 |
|
6. Адаптер сетевого питания |
|
1 |
|
7. Руководство по эксплуатации ваттметра |
СМКИ.411136.001РЭ |
1 |
|
8. Паспорт БИ |
СМКИ.411136.002ПС |
1 |
|
9. Паспорт ППК3 с аттенюатором |
СМКИ.411521.019-01ПС |
1 |
|
10. Формуляр ваттметра |
СМКИ.411136.001ФО |
1 |
|
11. Ящик укладочно-транспортный (футляр) |
СМКИ.411915.025 |
1 |
|
Вариант исполнения М3-108-5 (80 мВт – 100 Вт; 0 – 12,05 ГГц) |
|||
1.Блок измерительный (БИ) |
СМКИ.411136.002 |
1 |
|
2. Преобразователь приемный коаксиальный большого уровня мощности ППК4 |
СМКИ.411521.020 |
1 |
|
3. Программное обеспечение ваттметра |
ПО М3-108 |
1* |
|
4. Одиночный комплект ЗИП-О в составе: - вставка плавкая ВП1 1,0А 250В |
ОЮ0.481.005ТУ |
2 |
|
5. Кабель сетевой |
|
1 |
|
6. Кабель сетевой для ППК4 |
|
1 |
|
7. Руководство по эксплуатации ваттметра |
СМКИ.411136.001РЭ |
1 |
|
8. Паспорт БИ |
СМКИ.411136.002ПС |
1 |
|
9. Паспорт ППК4 |
СМКИ.411521.020ПС |
1 |
|
10. Формуляр ваттметра |
СМКИ.411136.001ФО |
1 |
|
11. Ящик укладочно-транспортный (футляр) |
СМКИ.411915.025 |
1 |
|
Примечание: * – поставляется по отдельному требованию Заказчика. |
|||
Заменяет: М3-90, М3-93, М3-95, М3-96
