Аттенюаторы поляризационные Д3-27
Аттенюаторы поляризационные Д3-27
предназначены для калиброванного ослабления высокочастотного сигнала в волноводных трактах.
Оптическая система отсчёта позволяет повысить надёжность считывания показаний со шкалы приборов.
Погрешность установки ослабления обеспечена метрологическими средствами и гарантируется во всём диапазоне частот и ослаблений.
Особоннести аттенюаторов поляризационных:
• Поляризационные
• Простой и точный рассчет
• Высокая надежность
• Гарантированная погрешность во всем диапазоне
| Тип прибора | Диапазон частот, ГГц | Начальное ослабление, дБ | Пределы измерения ослабления, дБ | Погрешность, дБ | Допустимая максимальная мощность, Вт | КСВН | ВЧ-тракт, мм |
Габаритные размеры, мм; масса, кг |
| ДЗ-30 | 2,14-3,2 | 0,3 | 0-80 | 0,01 + 0,004 А (до 60 дБ), 0,5 (60-70 дБ), [0,5+0,05 (А-70)] (70-80 дБ) |
4 | 1,15; 1,25* | 90X45 | 1542X360X235; 42 |
| Д3-29 | 2,59-3,94 | 0,3 | 0-80 |
0,01 + 0,004 А (до 60 дБ), |
3 | 1,15; 1,25* | 72X34 | 1268X350X230; 34 |
| ДЗ-31 | 3,2-4,8 | 0,3 | 0-80 | 0,01+0,004 А (до 60 дБ), 0,5 (до 70 дБ), [0,5+0,05 (А-70)] (до 80 дБ) |
3 | 1,15; 1,25* | 58X25 | 1015X335X232; 25 |
| ДЗ-28 | 3,94-5,64 | 0,3 | 0-60 | 0,01 + 0,004 А (до 50 дБ), [0,2+0,04 (А-50)] (50-60 дБ) |
2 | 1,15; 1,25* | 48X24 | 709X295X205; 14 |
| ДЗ-19 | 4,8-6,85 | 0,5 | 0-50 | 0,01+0,004 А | 1 | 1,15; 1,35* | 40X20 | 584X260X195; 8,5 |
| ДЗ-27 | 5,64-8,24 | 0,3 | 0-60 | 0,01 + 0,004 А (до 50 дБ), [0,2+0,04 (А-50) (50-60 дБ) |
1,15; 1,25* | 35X15 | 538X295X197; 10 | |
| ДЗ-32А | 6,85-9,93 | 0,5 | 0-70 | 1 | 1,2 (до 7,4 ГГц), 1,15 (7,4-9,93 ГГц) |
28,5X12,6 | 596Х270Х210; 6 | |
| ДЗ-ЗЗА | 8,24-12,05 | 0,5 | 0-70 | 0,3 (до 50), 0,66 (до 60) 1,06 (до 70) |
0,75 | 1,2(до 8,8 ГГц) 1,15 (8,8-12,05 ГГц) | 28,5X12,6 | 478X270X210; 6 |

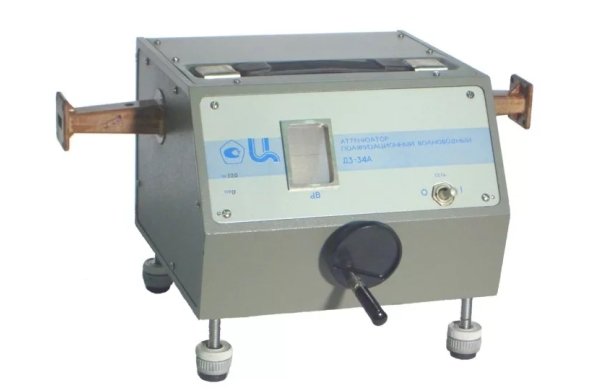

| ДЗ-34А | 12,05-17,44 | 0,5 | 0-70 | 0,3 (до 50), 0,66 (до 60) 1,06 (до 70) | 0,5 | 1,2 (до 12,3 ГГц),1,15 (12,3-17,44 ГГц) | 17X8 | 350X270X210; 5,5 |
| ДЗ-35А | 17,44-25,86 | 0,5 | 0-70 | 0,3 (до 50), 0,66 (до 60) 1,06 (до 70) | 0,3 | 1,2 | 11X5,5 | 315X270X210; 5,5 |
| ДЗ-36А | 25,86-37,5 | 1 | 0,41 (до 50), 0,9 (до 60), 1,41 (до 70) | 1,2 | 7,2X3,4 | 257X270X210; 5,5 | ||
| ДЗ-37 | 37,5-53,57 | < 1 | 0,1 или 0,02А (до 50) | 0,1 | 1,15 | 5,2X2,6 | 146X150X235; 4 | |
| ДЗ-38 | 53,57-78,33 | < 1,5 | ±[1+0,05 (А-50)] (до 70) | 0,1 | 1,15 | 3,6X1,8 | 139Х150Х235; 4 |
(А - величина ослабления, установленная по шкале аттенюатора)
*С коаксиально-волноводным переходом
