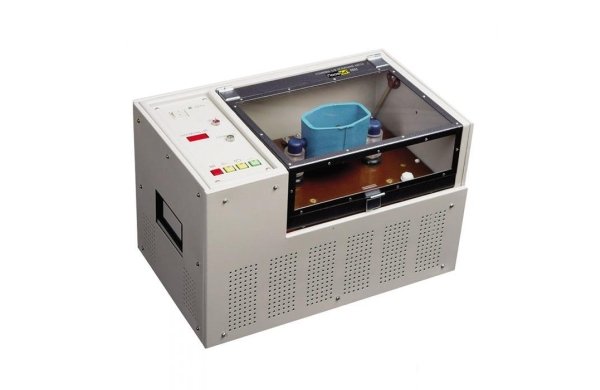

Аппарат испытательный ПРОФКИП-90М

Артикул: 1-18820

  • Определение пробивного напряжения жидких диэлектриков с ГОСТ 6581-75 (СТ СЭВ 3166-81)
  • Диапазон испытательных напряжений: 10 кВ … 90 кВ
  • Приведенная погрешность измерения испытательного напряжения: 3 %
  • Повышенная точность измерения пробивного напряжения (в соответствии с ПМА 29 4/1992)
  • Питание: 220 В ± 11В, 50 Гц
  • Габариты, вес: 555х345х355 мм, 50 кг

НАЗНАЧЕНИЕ АППАРАТА ИСПЫТАТЕЛЬНОГО ПРОФКИП-90М

Аппарат испытательный ПРОФКИП-90М предназначен для определения пробивного напряжения трансформаторного масла и других жидких диэлектриков (в соответствии с ГОСТ 6581-75 (СТ СЭВ 3166-81)) работающих в качестве изолятора в высоковольтных устройствах.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА АППАРАТА ИСПЫТАТЕЛЬНОГО ПРОФКИП-90М

• Электронное управление
• ЖК-экран (отображение всех параметров и результатов испытаний)
• Энергонезависимая память (сохранение всех настроек предыдущих испытаний)
• Полностью автоматический цикл работы: от выдержки времени после заполнения ячейки, до обработки результатов испытания
• Оперативная память (сохранение результатов последнего испытания)
• Автоматизированное устройство перемешивания образца жидкого диэлектрика в измерительной ячейке после пробоя
• Устройство перемешивания обладает высокой надежностью из-за отсутствия механических частей
• Повышенная точность измерения пробивного напряжения (в соответствии с ПМА 29 4/1992)
• Повышенная надежность, обусловленная применением усовершенствованной схемы защиты высоковольтного трансформатора от перегрузок при пробое испытываемого жидкого диэлектрика, а также при превышении испытательного напряжения

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ ЗНАЧЕНИЯ
Диапазон испытательных напряжений (действующие значения) 10 кВ … 90 кВ
Приведенная погрешность измерения испытательного напряжения в диапазоне от 10 кВ до 90 кВ 3 %



УСЛОВИЯ ЭКСПЛУАТАЦИИ АППАРАТА ИСПЫТАТЕЛЬНОГО ПРОФКИП-90М

• Температура окружающего воздуха: 10°С … 35°С
• Относительная влажность воздуха при температуре 25°С: не более 80%
• Атмосферное давление: 630 мм.рт.ст. … 795 мм.рт.ст.

ОБЩИЕ ДАННЫЕ АППАРАТА ИСПЫТАТЕЛЬНОГО ПРОФКИП-90М

• Объем измерительной ячейки: не более 400 см3
• Напряжение питающей сети однофазного переменного тока частотой 50 Гц: 220 В ±22 В
• Потребляемая мощность: 0.5 кВА
• Габаритные размеры: 555х345х355 мм
• Вес: 50 кг

КОМПЛЕКТ ПОСТАВКИ АППАРАТА ИСПЫТАТЕЛЬНОГО ПРОФКИП-90М

• Аппарат испытательный ПРОФКИП-90М
• Ячейка измерительная
• Кабель сетевой
• Руководство по эксплуатации
