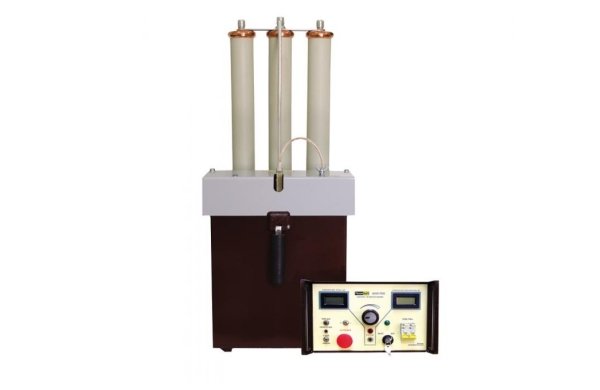

Аппарат испытания изоляции силовых кабелей и твердых диэлектриков ПРОФКИП-70М

Артикул: 1-18819

  • Максимальное рабочее напряжение: 70 кВ
  • Максимальный рабочий ток: 35 мА
  • Цифровая индикация измерений
  • Питание: 220 В ± 11В, 50 Гц
  • Габариты, вес блока управления: 320х200х355 мм, 15 кг
  • Габариты, вес блока высокого напряжения: 270х295х660 мм, 35 кг

НАЗНАЧЕНИЕ АППАРАТА ИСПЫТАТЕЛЬНОГО ВЫСОКОВОЛЬТНОГО ПРОФКИП-70М

Аппарат испытательный высоковольтный ПРОФКИП-70М предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением частотой 50 Гц. Может использоваться в качестве источника питания. Аппарат испытательный высоковольтный ПРОФКИП-70М эксплуатируется при температуре от -10°С до +40°С.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА АППАРАТА ИСПЫТАТЕЛЬНОГО ВЫСОКОВОЛЬТНОГО ПРОФКИП-70М

? Цифровая индикация измерений
? Высокая точность измерения напряжения
? Наибольшее рабочее напряжение: 70 кВ
? Максимальный рабочий ток: 35 мА
? Средний срок службы: 10 лет

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ ЗНАЧЕНИЯ
Приведенная погрешность измерения выходного напряжения и тока, не более 3%
Параметры аппарата на выпрямленном напряжении в продолжительном режиме при номинальном значении напряжения в сети
наибольшее рабочее напряжение 70 кВ
максимальный рабочий ток 35 мА
Параметры аппарата на переменном напряжении в продолжительном режиме при номинальном значении напряжения в сети
наибольшее рабочее напряжение (действующее значение) 50 кВ
наибольший рабочий ток (действующее значение) 20 мА
Параметры аппарата на переменном напряжении в повторно кратковременном режиме с продолжительностью включения (ПВ) 17 % и длительностью цикла 6 минут при номинальном значении напряжения в сети
наибольшее рабочее напряжение (действующее значение) 50 кВ
наибольший рабочий ток (действующее значение) 45 мА



ОБЩИЕ ДАННЫЕ АППАРАТА ИСПЫТАТЕЛЬНОГО ВЫСОКОВОЛЬТНОГО ПРОФКИП-70М

? Напряжение питающей сети однофазного переменного тока частотой 50 Гц: 220 В ±11 В
? Потребляемая мощность, не более: 3 кВА
? Габаритные размеры блока управления: 320х200х355 мм
? Вес блока управления: 15 кг
? Габаритные размеры блока высокого напряжения: 270х295х660 мм
? Вес блока высокого напряжения: 35 кг

КОМПЛЕКТ ПОСТАВКИ АППАРАТА ИСПЫТАТЕЛЬНОГО ВЫСОКОВОЛЬТНОГО ПРОФКИП-70М

? Блок управления
? Блок высокого напряжения
? Кабель сетевой
? Провод заземления (2)
? Провод высоковольтный
? Руководство по эксплуатации
