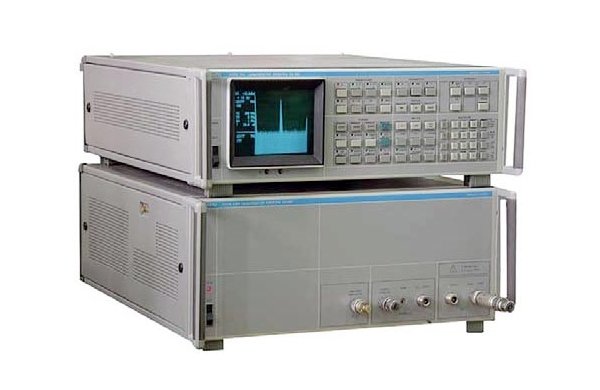

Анализатор спектра СНГ С4-98
Анализатор спектра последовательного действия с встроенным микропроцессором, обеспечивающим автоматизацию измерений и многочисленные сервис-
ные функции. Анализатор спектра С4-98 предназначен для мониторинга эфира, поиска и обнаружения сигналов несанкционированных источников, измерения и контроля параметров сигналов.
Используется при измерении:
• параметров спектра непрерывных колебаний сложной формы;
• параметров спектра повторяющихся радиоимпульсов
• параметров модулированных, паразитных и побочных колебаний;
• полосы излучения и внеполосных излучений;
• параметров 4-х полюсников (нелинейных искажений, коэффициента передачи и др.).
Анализатор спектра С4-98 предназначен для мониторинга эфира, поиска и обнаружения сигналов несанкционированных источников, измерения и контроля параметров сигналов. Прибор позволяет измерять значения частоты, разности частот, уровня и отношения уровней спектральных составляющих сигналов сложной формы, в том числе, повторяющихся радиоимпульсов и модулированных колебаний различного вида.
В составе измерительной системы соответствующего назначения прибор обеспечивает контроль электромагнитной совместимости, измерение полосы частот основного и побочного колебаний, измерение параметров элементов и устройств различных радиотехнических систем — коэффициентов затухания и развязки, коэффициента передачи, полосы пропускания, нелинейных искажений и т. п.
Прибор имеет встроенные микропроцессор, генератор гармоник и синтезированный гетеродин, обеспечивающие автоматизацию измерений и широкие функциональные возможности.
| Общие параметры | |
| Диапазон частот | 100 Гц-22 ГГц с внутренними смесителями 17,44-39,6 ГГц с внешними смесителями из ЗИПа прибора |
| Поддиапазоны частот | с внутренними смесителями: 100 Гц-1,7 ГГц (1)*, 1,7-5,7 ГГц (1), 5,7-11,7 ГГц (2), 11,7-17,7 ГГц (3), 17,7-22 ГГц (4) с внешними смесителями: 17,44-25,95 ГГц (4), 25,95-39,6 ГГц (7) |
| Погрешность измерения частоты | ±(kF + 0,1 Побз) для Побз ≥ 50 МГц ±(kF + 0,005 Побз + 10 Гц) для Побз ≤ 20 МГц ±(kF + 2 Гц) для Побз ≤ 20 МГц |
| Полосы обзора: 0; 500 Гц-20 ГГц в последовательности 1, 2, 5: | минимальные значения: 500 Гц (100 Гц-5,7 ГГц), 1 кГц (5,7-11,7), 2 кГц (11,7-25,95 ГГц), 5 кГц (25,95- 39,6 ГГц) максимальные значения: 1,7 ГГц (100 Гц-1,7 ГГц), 20ГГц (1,7-22 ГГц), 5 ГГц (17,44-25,95 ГГц), 10 ГГц (25,95-39,6 ГГц) |
| Погрешность измерения разности частот | ±0,1 Побз для Побз ≥ 50 МГц, ±0,005 Побз для Побз ≤ 20 МГц |
| Полосы пропускания (П) по уровню минус 3 дБ | 10 Гц-3 МГц в последовательности 1, 3, 10 (могут изменяться независимо или при установке Побз в режиме АВТО) |
| Погрешность | ±10% (±25% для П = 3 МГц) в нормальных условиях ±20% (±30% для П = 3 МГц) в рабочих условиях |
| Коэффициент прямоугольности полос пропускания по уровням -60/-3 дБ | Не более 15 |
| Паразитная девиация частоты (удвоенное пиковое значение) при несинхронизированном первом гетеродине | Не более 40 • N кГц (Побз = 5-20 МГц) |
| Нестабильность частоты настройки после 1 ч прогрева в нормальных условиях и неизменном режиме работы | Не более 1,5 • N МГц за 10 мин при несинхронизированном первом гетеродине (Побз >50 МГц) |
| Относительный средний уровень шумов вблизи несущей (0,01-5,7 ГГц) не более | -70 дБ/Гц (при отстройках 0,33; 1; 3 кГц) -80 дБ/Гц (при отстройке 10 кГц) -85 дБ/Гц (при отстройке 30 кГц) |
| Диапазон рабочих температур | 5-40 С |
| Относительная влажность воздуха при 30 °С | 95% |
| Время самопрогрева | 1 ч |
| Время непрерывной работы | 16 ч |
| Питание от сети переменного тока | 220 В±10%,50±2,5 Гц; 220 В±5%, 400±20 Гц |
| Потребляемая мощность | 340 ВА |
| Масса | 53 кг |
| Габариты | блока СВЧ 493х215х586 мм блока ПЧ 493х175х586 мм |
В режиме "F точно" при уровне сигнала не менее, чем на 20 дБ выше уровня собственных шумов и уровне отклика сигнала в верхней половине экрана, где k=±1.10-7 f/мес и ±З.10-7 f/год, Побз
- полоса обзора.
В режиме использования внешнего опорного генератора k определяется относительной погрешностью частотыего сигнала.
