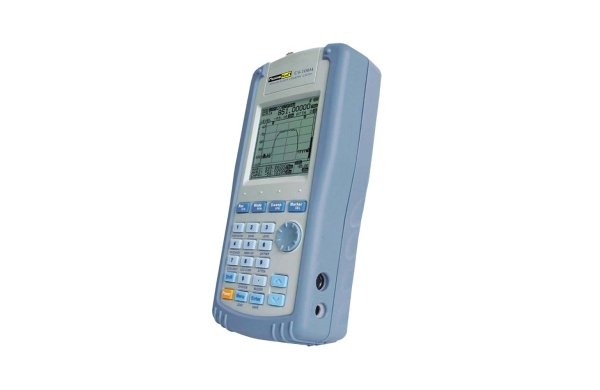

Анализатор спектра ПРОФКИП С4-100М

Артикул: 1-18803

  • Частотный диапазон: 100 кГц … 2900 МГц
  • Трекинг-генератор (опционально)
  • Цифровая система ФАПЧ (±10-6)
  • Встроенный частотомер (10 МГц … 2900 МГц)
  • Маркерные измерения (5 видов)
  • Функции шумоподавления, регистрации максимума, копирования
  • Память на 100 спектрограмм и 100 установок органов управления
  • Интерфейс RS-232, LPT-порт (совмещенный)
  • Высококонтрастный ЖК-дисплей с подсветкой
  • Встроенная система аудио-контроля (динамик + выход наушников)
  • Питание: автономное (9 В), автомобильное (12 В), сетевое (11 В … 16 В)
  • Габариты, вес: 229х102х45 мм, 0.7 кг

НАЗНАЧЕНИЕ АНАЛИЗАТОРА СПЕКТРА ПРОФКИП С4-100М

ПРОФКИП С4-100М является высококачественным портативным анализатором спектра с полосой пропускания от 100 кГц до 2900 МГц. ПРОФКИП С4-100М представляет собой компактный и легкий анализатор, идеально подходит для тестирования, установки и обслуживания беспроводных телекоммуникационных систем, кабельных систем, спутниковых антенн, систем радиочастотной идентификации, перехвата, детектирование скрытых камер наблюдения и др.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА АНАЛИЗАТОРА СПЕКТРА ПРОФКИП С4-100М

Частотный диапазон: 100 кГц … 2900 МГц
Измерение и демодуляция W-FM /N-FM /AM /SSB-сигналов
PLL синтезатор для точной настройки
Память на 100 экранов и установок органов управления
Поиск пика сигнала
Измерение мощности канала
Повышенная точность определения уровня сигнала, погрешность изменения ±1.5 дБ
Диапазон измерения по амплитуде: -20 дБм … -110 дБм
Средний уровень шума: W-FM: -100 дБм, N-FM /AM /SSB: -110 дБм
Повышенная внутренняя стабильность: кварц 3 х 10-6, дисплей 1.5 х 10-6
Шаг частоты: 3.125 кГц
Полоса модуляции (-6 дБ): W-FM около 180 кГц, N-FM около 12.5 кГц, AM/SSB около 2.4 кГц
Следящий генератор (опционально)
Подключение к ПК через интерфейс RS-232

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ХАРАКТЕРИСТИКИ ПАРАМЕТРЫ ЗНАЧЕНИЯ
Частота Частотный диапазон 100 кГц … 2900 МГц
Погрешность измерения ±3 х 10-6 (дисплей 1.5 х 10-6)
Режим приема N-FM, W-FM, AM, SSB
Шаг установки частоты 3.125 кГц (и кратные значения N х 3.125 кГц)
Установка частоты Старт, стоп, центр, полоса обзора
Амплитуда Диапазон измерений +20 дБмВт … -110 дБмВт
Чувствительность приема -100 дБмВт приW-FM, -110 дБмВт при N-FM /AM /SSB
Погрешность измерения ±1.5 дБ
Опорный уровень +20 дБмВт … -90 дБмВт
Встроенный аттенюатор 35 дБ (шаг ослабления 1 дБ)
Вход Максимальный входной уровень +10 дБмВт (5 В скз)
Входной импенданс 50 Ом (Тип N)
Следящий генератор ПРОФКИП С4-100М-ГКЧ Частотный диапазон 30 МГц … 2900 МГц
Диапазон выходных уровней -55 дБмВт … -65 дБмВт (3 значения с шагом 5 дБ)
Погрешность установки ±2 дБ
Интерфейс RS-232
Тип антенны Диполь
Питание DC 12 В (сетевой адаптер)
Габариты, вес 135х60х40 мм, 0,2 кг
Выход Тип N
Режим измерения N-FM-сигнала Частотный диапазон 1 МГц … 2000 МГц
Полоса демодуляции 12.5 кГц
Шаг установки частоты 6.25 кГц
Режим измерения W-FM /AM /SSB-сигнала Частотный диапазон 10 МГц … 2000 МГц
Полоса демодуляции (-6 дБ) 180 кГц при W-FM, 2.4 кГц при AM /SSB
Шаг установки частоты 6.25 кГц при W-FM, 2.5 кГц при AM /SSB
Режимы работы Скорость развертки 500 мс … 2000 мс
Источник развертки N-FM, W-FM, AM, SSB
Режимы развертки Свободная, однократная, авто, свободная по условию
Маркерные измерения Маркет, Δ-маркеры, пик, центр, канальная мощность
Режимы сканирования Ручной, память каналов, поиск
Память Сохранения спектрограмм 100 ячеек
Сохранение профилей 100 состояний органов управления
Частотомер Частотный диапазон 10 МГц … 2900 МГц
Погрешность измерений ±(3х10-6 ±1 ед)
Вход Тип BNC, 50 Ом



ОБЩИЕ ДАННЫЕ АНАЛИЗАТОРА СПЕКТРА ПРОФКИП С4-100М

Интерфейс RS-232
Дисплей: ЖКИ (Mono SNT) с подсветкой (192 х 192)
Питание: 9 В 1.5 В х типа АА Ni-MH перезаряжаемые 2500 мА/ч
Габаритные размеры: 229х102х45 мм
Вес: 0.7 кг

КОМПЛЕКТ ПОСТАВКИ АНАЛИЗАТОРА СПЕКТРА ПРОФКИП С4-100М

Анализатор спектра ПРОФКИП С4-100М
Антенна
Кабель BNC-BNC
Кабель RS-232
Чехол
Наушники
Программное обеспечение
Сетевой адаптер
Руководство по эксплуатации

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ АНАЛИЗАТОРА СПЕКТРА ПРОФКИП С4-100М

Следящий генератор ПРОФКИП С4-100М-ГКЧ
Сетевой адаптер для ПРОФКИП С4-100М-ГКЧ
Переход 75 Ом /50 Ом
Переход N-BNC
Автомобильный адаптер 12 В
Мини-принтер
