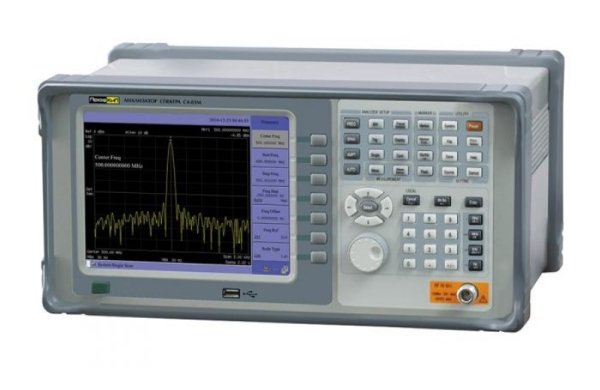

Анализатор спектра ПРОФКИП С4-83М

Артикул: 1-18806

  • Частотный диапазон: 9 кГц … 3000 МГц, разрешение 1 Гц
  • Полоса пропускания: 5 Гц … 3000 МГц с шагом от 1 до 10
  • Диапазон измерения уровня: -130 дБм … +20 дБм (с включенным предусилителем)
  • Фильтры ПЧ: 300 Гц … 3 МГц (с шагом 1-3-10)
  • Дополнительные фильтры для ЭМС: 9 кГц, 120 кГц
  • Измерение частоты, AM и FM демодуляции, измерения мощности в каналах, хроматограммы и другие измерения
  • Мультиоконный режим, масштабирование измерений на дисплее
  • Отображение до 5 измерений одновременно
  • 8.4-дюймовый цветной ЖК-дисплей
    • Различные коммуникационные интерфейсы: USB, LAN, VGA, GPIB, RS232
  • Питание: 220 В ±15%, 40 Гц … 60 Гц
  • Габариты, вес: 300х182х230 мм, 7.6 кг

НАЗНАЧЕНИЕ АНАЛИЗАТОРА СПЕКТРА ПРОФКИП С4-83М

Высококачественный прибора с широкими возможностями, который идеально подходит для работы с мобильными сетями и другими источниками СВЧ сигнала в диапазоне до 3 ГГц.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА АНАЛИЗАТОРА СПЕКТРА ПРОФКИП С4-83М

Полоса пропускания: 9 кГц … 3.0 ГГц
Разрешение: минимум 1 Гц
Компактные габариты и маленький вес
Предусилитель в стандартной комплектации
Широкий динамический диапазон входного сигнала: -130 дБм … 20 дБм
Простое, интуитивно понятное меню панели управления
Функции измерения мощности в каналах (CDMA): измерение соотношения мощностей в смежных каналах (ACPR), измерение коэффициента утечки мощности в смежных каналах (ACLR), ширины занимаемой полосы пропускания (OBW), мощности в канале
Разрешение полосы пропускания (RBW): 1 кГц … 3 МГц (с шагом 1-3), 9 кГц, 120 кГц
Простое и удобное использование : 8 маркеров, функции трассировки, функции триггера
Поддержка различных типов интерфейса
GPIB (опционально), RS-232C (опционально), принтер (поддерживает почти все типы принтеров)
Использование внутреннего или внешнего сигнала опорной частоты (REF IN, REF OUT)
Большой объем внутренней памяти для хранения измеренных данных
Сохранение до 900 измеренных событий
Сохранение до 3000 данных настройки
Порт USB-хост
Поддержка USB-принтера
Сохранение данных и изображений (GIF) в USB флэш-память
Ethernet-порт и программное обеспечение (опционально) для дистанционного управления через интернет

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ ЗНАЧЕНИЯ
ЧАСТОТА
Диапазон частот 9 кГц … 3 ГГц
Разрешение 1 Гц
Точность отсчета ±(частота чтения х точность опорной частоты)
Внутренняя база (10 МГц) +1% × ширину сканирования + 10% × ширину полосы пропускания + 0.5 × [ширина сканирования /(точка сканирования - 1)] +1 Гц)
Старение
Температурный дрейф
РАЗРЕШЕНИЕ ПОЛОСЫ ПРОПУСКАНИЯ (RBW)
Диапазон (< 1 кГц опционально) 5 Гц … 500 кГц (с шагом 1-10) 1 МГц, 3 МГц
Избирательность (60 дБ /3 дБ)
Точность <5%
Полоса пропускания видео (VBW) 10 Гц … 3 МГц (с шагом 1-3-10)
СРЕДНИЙ ОТОБРАЖАЕМЫЙ УРОВЕНЬ ШУМА (DANL) (10 Гц полоса пропускания)
100 МГц -124 дБм
500 МГц -122 дБм
900 МГц -120 дБм
1.2 ГГц -126 дБм
1.8 ГГц -123 дБм
2.2 ГГц -121 дБм
2.6 ГГц -120 дБм
3 ГГц -118 дБм
ФАЗОВЫЙ ШУМ
Отклонение 10 кГц -85 дБс/Гц
Отклонение 1 МГц -100 дБс/Гц (типичное значение)
Внимание: типичные F = 5000 МГц, ширина полосы пропускания
ВРЕМЯ СКАНИРОВАНИЯ
Диапазон сканирования
100 Гц ≤шкалы ≤3 ГГц
10 мс … 3000 с
Режимы сканирования Непрерывный, одократный
ЧАСТОТОМЕР
Разрешение 1 Гц,10 Гц, 100 Гц?1 кГц
Точность ± (частота чтения × точность опорной частоты + разрешение)
АМПЛИТУДА
Максимальный уровень входного сигнала (средняя непрерывная мощность) +33 дБм
Максимальное входное напряжение постоянного тока 50 В
Диапазон входного аттенюатора 0 дБ … 50 дБ
1 дБ точка сжатия +13 дБм
ОСТАТОЧНЫЕ ПАРАЗИТНЫЕ
TOI (интермодуляционные искажения третьего порядка) >30 МГц +10 дБм
Вторичные гармонические искажения +40 дБм
Вход по отношению к паразитному сигналу
Остаточные
ВХОД И ВЫХОД
ВЧ вход N-типа отрицательный (50 Ом)
USB USB 2.0 (host), USB 2.0 (device)
LAN 10/100 Base-T, разъем RJ-45
RS232 9-контактный D-SUB (положительный)
Вход или выход (10 МГц, BNC (отрицательный)) Входная мощность 0 дБм … +11 дБм
Выходная мощность 0 дБм ±2 дБ
VGA (опционально) (800х600, 60 Гц) 15-контактный D-SUB (отрицательный)
GPIB (опционально) IEEE-488 разъем
ПАМЯТЬ
Внутренний объем 256 М



ОБЩИЕ ДАННЫЕ АНАЛИЗАТОРА СПЕКТРА ПРОФКИП С4-83М

Питание: 220 В ±15%, 40 Гц … 60 Гц
Температура использования: 0°С … +45°С
Температура хранения: -25°С … +70°С
Габаритные размеры: 390х182х230 мм
Вес: 7.6 кг

КОМПЛЕКТ ПОСТАВКИ АНАЛИЗАТОРА СПЕКТРА ПРОФКИП С4-83М

Анализатор спектра ПРОФКИП С4-83М
USB кабель
Кабель питания
Руководство по эксплуатации

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ АНАЛИЗАТОРА СПЕКТРА ПРОФКИП С4-83М

3G испытательная антенна
BNC коаксиальный кабель
N коаксиальный кабель
BNC-N адаптер
LAN кабель
RS-232 (DB9) кабель
GPIB интерфейс дистанционного управления
VGA выходной интерфейс
