Анализатор мощности и гармоник Extech PQ3350-3

Артикул: 1-14815

• Напряжение переменного тока, В (TRUERMS): 600В
• Сила переменного тока: 3000A
• Активная мощность (кВт): 9,999МВт
• Кажущаяся мощность (кВА): 9999кВА
• Гармонические колебания: От 1до 99
• Регистрация данных: 17476 значений
• Размеры: 257 x 155 x 57 мм
• Вес: 1160 г




Анализатор мощности и гармоник Extech PQ3350-3


• Гибкие токовые клещи могут использоваться для охвата шин и пучков проводов;
• Большой ЖК-дисплей с подсветкой с функцией отображения до 35 параметров;
• Клещи для измерения TRUERMS значений мощности с отображением гармонических колебаний;
• Функция одновременного отображения гармонических колебаний и формы сигнала;
• Функция отображения на дисплее формы сигнала со значениями пиков (1024 измерения/ период);
• Функция анализа общих гармонических искажений (THD-F);
• Максимальный ток потребления (MDkW, MW, kVA, MVA) с программируемым периодом;
• Регулируемое отношение CT(от 1 до 600) и отношение VT(от 1 до 3000);
• Графическая фазовая диаграмма с параметрами 3-фазной системы;
• Отношение неравномерности нагрузки по 3-фазному напряжению или току (VUR, VIR) и коэффициент; неравномерности нагрузки (d0%, d2%);
• Расчет несбалансированного тока через нейтральную линию (ln);
• Функция фиксирования 28 импульсных помех (включая Dip (провал уровня сигнала), Swell(выброс) и Outage(перебой)) с программируемым пороговым значением (%);
• Оптически изолированный USBинтерфейс с программным обеспечением для загрузки формы сигнала, параметров мощности и гармонических колебаний;
• Использование для однофазной и 3-фазной/ 3-проводной или 4-проводной схемы.




Спецификации Диапазон Базовая точность
Напряжение переменного тока, В (TRUERMS) 600В ±(0,5% показаний+5ц)
Сила переменного тока 3000A ±(0,5% показаний+5ц)
Активная мощность (кВт) 9,999МВт ±(1%показаний+8ц)
Кажущаяся мощность (кВА) 9999кВА ВА=В, rms x A, rms
Реактивная мощность (кВАР) 9999кВАР ВАР= sqr (ВА2-W2)
Коэффициент мощности От 0,0до +1,00 ±(1,5%°показаний ±8ц)
Частота 45Гц-65Гц 0,1Гц
Фаза От -180° до +180° ±1°
Гармонические колебания От 1до 99 ±2%
Коэффициент амплитуды (пик-фактор) От 1,00до 99,99 ±(5%+30ц)
Точность пикового напряжения переменного тока   ±(5%показаний+30ц)
Точность пикового значения силы переменного тока   ±(5%показаний+30ц)
Энергия активной мощности (кВт/ час) От 0 мВт/ ч до 999999 кВт/ ч
Энергия реактивной мощности (кВАР/ час) От 0,0 кВАР/ ч до 1000 МВт/ ч
Регистрация данных 17476 значений
Размеры 257 x 155 x 57 мм
Вес 1160 г

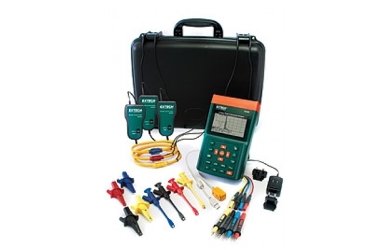

В комплект поставки входит:

• Гибкие токовые клещи
• Контрольные выводы с зажимами типа "крокодил"
• Плунжерные фиксаторы
• 8 батарей типа АА
• Универсальный адаптер переменного тока
• ПО
• USB кабель
• Футляр
