| Анализаторы качества электроэнергии серии 430 для трехфазной сети Обнаружение проблем с качеством электроэнергии быстрее, безопаснее и более детально |
| Анализаторы качества электроэнергии для трехфазной сети Fluke 435 и 434 помогут найти, предсказать, предотвратить и устранить неполадки в системах распределения энергии. Эти удобные переносные приборы имеют множество современных функций, которые дадут возможность быстро и безопасно обнаружить неполадки. |
|
• Прибор для поиска неисправностей в трехфазной сети с полным набором функций: измеряет практически все параметры электропитания: напряжение, ток, частоту, мощность, потребление энергии, дисбаланс и фликкер-шум, гармоники и промежуточные гармоники. Регистрирует такие события, как провалы и выбросы, переходные процессы, пропадания и быстрые изменения напряжения. |
| AutoTrend - быстрый просмотр зависимостей изменения параметров во времени Уникальная функция AutoTrend дает возможность быстро получить доступ к информации об изменениях параметров во времени или запускать обработку вручную. Для всех трех фаз и нейтрали можно быстро просмотреть изменения во времени напряжения, тока, частоты мощности, гармоник или фликера. Даже во время продолжения регистрации показаний можно проанализировать эти изменения в фоновом режиме с помощью курсоров и функции увеличения. Все отображаемые показания автоматически и непрерывно записываются, при этом нет необходимости задавать пороговые уровни, временные периоды или вручную запускать измерение. Для всех трех фаз и нейтрали можно быстро просмотреть временные зависимости напряжения, тока, частоты мощности, гармоник или фликера. Даже в процессе регистрации показаний в фоновом режиме можно проанализировать изменения при помощи курсоров и функции увеличения. |
| Мониторинг системы - быстрая проверка рабочих характеристик системы на соответствие стандарту EN50160 Одним нажатием кнопки уникальная функция мониторинга системы даст обзор функционирования системы энергоснабжения и проверит соответствие мощности на входе ограничениям, которые накладываются стандартом EN50160 или вашими собственными требованиями. Весь обзор выводится на один экран, на котором полосы, кодированные цветом, четко указывают, какие параметры вышли за пределы заданных ограничений. |
 |
 |
 |

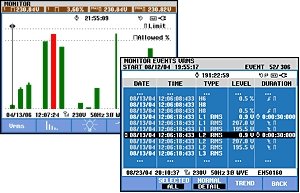

| Обзорный экран системы мониторинга дает возможность мгновенно заметить выход за допустимые границы значений напряжения, гармоник, фликера, частоты и количества провалов и выбросов. Предоставляется подробный перечень всех событий выхода параметров за указанные границы. |

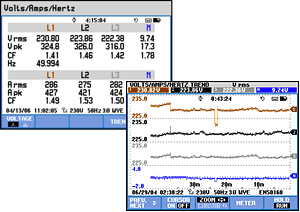

Функция AutoTrend автоматически записывает все отображаемые параметры в фоновом режиме. |
Функция записи журнала позволяет настраивать выбранные опции измерения и обеспечивает мгновенный анализ выбранных параметров. |
|
 |
| Выбор модели по функциональным возможностям | ||
| Fluke 435 | Fluke 434 | |
| Система электропитания | Трехфазная | |
| Входы | 4 входа для измерения тока, 4 входа для измерения напряжения (3 фазы и нейтраль) и 1 «земля» | |
| Измерения | ||
| В действ.знач., А действ.знач., Гц, активная мощность (Ватт), полная мощность (ВА), реактивная мощность (ВАР), коэф. мощности (PF), Cos j (DPF), пик-фактор | • | • |
| Гармоники и THD (В, А, Вт), К-фактор | • | • |
| Интергармоники | • | • |
| КВт·ч, КВАР·ч (прямая и обратная), КВА·ч, расход электроэнергии | • | • |
| Фликер (Plt, Pst, PF5) | • | • |
| Дисбаланс | • | • |
| Управляющие сигналы в сети электропитания | • | Опционально |
| Запись показаний / Авто-построение графиков | • | • |
| Регистратор событий | • | Опционально |
| Функция мониторинга | • | • |
| Графическое отображение формы сигнала / Фазовые диаграммы | • | • |
| Спады и повышения (от ½ периода) | • | • |
| Регистрация переходных процессов | • | • |
| Скачок пускового тока | • | • |
| Память (экраны / данные) | 50/10 | 50/10 |
| Программное обеспечение Power Log | • | Опционально |
| Программное обеспечение FlukeView и интерфейсный кабель | • | • |
| Соответствие Европейским стандартам безопасности EN61010 | Кат. IV 600 В / Кат. III 1000 В | Кат. IV 600 В / Кат. III 1000 В |
| Аккумуляторная батарея | До 7 часов | |
| Электрические характеристики | |
| Входы | Количество 4 входа для измерения тока, 4 входа для измерения напряжения (3 фазы и нейтраль) и 1 «земля». Максимальное напряжение 1000 В (действующее значение), 6 КВ - пик Макс. частота опроса 2*105 отсчетов в секунду по каждому каналу одновременно |
| Напряжение | Действ. значение (AC + DC) Диапазон измерений: 1 ... 1000 В Точность: 0.5% от номинального значения Пиковое значение Диапазон измерений: 1 ... 1400 В Точность: 5% от номинального значения К - фактор (Crest factor) Диапазон измерений: 1.0 ... > 2.8 Точность: ±5% |
| Сила тока | Действ. значение (AC + DC) Диапазон измерений: 0 ... 20 КА Точность: ±1% ± 5 ед.мл.разр. Пиковое значение Диапазон измерений: 0 ... 5.5 КА Точность: 5% К - фактор (Crest factor) Диапазон измерений: 1 ... 10 Точность: ±5% |
| Частота 2 | Номинальное значение 50 Гц Диапазон измерений: 42.50 ... 57.50 Гц Точность: ±0.1% ± 5 ед.мл.разр. |
|
Спады и повышения |
Действ. значение напряжения (AC + DC) ³ |
| Гармоники | Число гармоник (интергармоник) (n) Диапазон измерений: Постоянный ток, 1..50; (Выкл., 1..49) считая относительно основной гармоники Действ. значение напряжения Диапазон измерений: 0.0 … 1000 В Точность: ±5% ± 2 ед.мл.разр. Действ. значение тока Диапазон измерений: 0.0 … 4000 мВ x коэффициент пропорциональности токоизмерительных клещей Точность: ±5% ± 5 ед.мл.разр. Мощность Диапазон измерений: В зависимости от коэффициента пропорциональности токоизмерительных клещей Точность: ±5% ± n x 2% показаний, ± 10 ед.мл.разр. Постоянное напряжение Диапазон измерений: 0.0 … 1000 В Точность: ±5% ± 10 ед.мл.разр. Суммарное гармоническое искажение (THD) Диапазон измерений: 0.0 … 100.0% Точность: ±2.5% Частота Диапазон измерений: 0 … 3500 Гц Точность: ± 1 Гц Фазовый угол Диапазон измерений: -360º ... +360º Точность: ± n × 1.5º |
| Мощностные характеристики и расход электроэнергии | Активная мощность (Ватт), Полная мощность (ВА), Реактивная мощность (ВАР) Диапазон измерений: 1.0 … 20.00 МВА¹ Точность: ±1.5% ± 10 ед.мл.разр. КВт·ч, КВА·ч, КВАР·ч Диапазон измерений: 00.00 …200.0 ГВА·ч¹ Точность: ± 1.5% ± 10 ед.мл.разр. Коэф. мощности (PF) / Cos Ф / Коэффициент реактивной мощности (DPF) Диапазон измерений: 0…1 Точность: ± 0.03 |
| Фликер | Кратковременные Pst и Pst (1 мин.) и Длительная (Plt) дозы фликера Диапазон измерений: 0.00 … 20.00 Точность: ±5% |
| Дисбаланс | Напряжения Диапазон измерений: 0.0 … 5.0% Точность: ±0.5% Тока Диапазон измерений: 0.0 … 20% Точность: ± 1% |
| Регистрация переходных процессов (Transient Capture) |
Напряжение Диапазон измерений: ±6000 В Точность: ±2.5% от действ. значения напряжения Min ширина распознаваемого импульса 5 мкс (частота опросов 2*105 отсчетов в секунду) |
| Скачок пускового тока (Inrush mode) |
Действ. значение тока (AC+DC) Диапазон измерений: 0.000 … 20.00 КА Точность: ±1% измерений ± 5 ед.мл.разр. |
| Режим записи показаний | Частота опроса: до 100 отсчетов в секунду по каждому каналу Память: до 3600 отсчетов. В каждом отсчете: min, max и среднее значение параметра. Время записи: до 450 дней Масштаб: Возможность масштабирования по оси времени до 12x |
| Память | Экраны: 50 Группы данных, полученные за 1 отсчет 10 |
| Общие характеристики | |
| Диапазон рабочих температур | 0 ºC … +50 ºC |
| Температура хранения | -20 ºC … +60 ºC |
| Максимальная высота над уровнем моря | 3,000 м |
| Соответствие стандартам безопасности | EN 61010-1 кат. IV 600 В / кат. III 1000 В |
| Рабочая температура | от 0 °C до +50 °C |
| Геометрические размеры | 256 мм x 169 мм x 64 мм |
| Вес | 1,1 кг |
| Рекомендуемые принадлежности | ||||
 |
 |
 |
 |
 |
| Fluke GPS430 | Fluke i430-fl ex-4pk Комплект датчиков переменного тока |
Fluke i5sPQ3 Токовые клещи |
Fluke i1000s Токовые клещи |
Fluke OC4USB Кабель оптического интерфейса с USB |
Смотрите так же: Fluke 434
