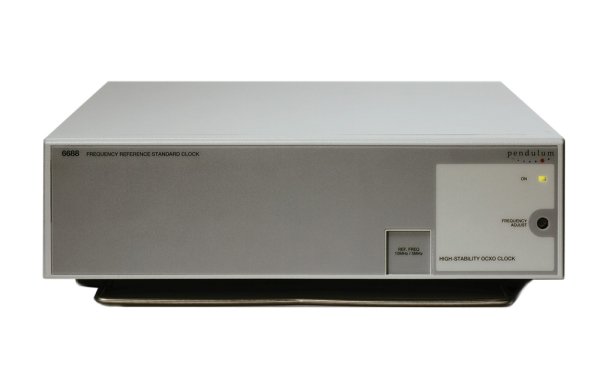

Высокостабильные стандарты частоты Pendulum 6688 и 6689
• Рубидиевый или высоко-стабильный термостабили-зированный источник опорной частоты
• 5 выходов 10 МГц, 1 выход 5 МГц в стандартной конфигурации
• Опциональное исполнение 10 выходов 10 МГц
• Старение 0,001 ppm за 10 лет (рубидиевый стандарт)
• Идеальны для применения в телекоммуникационных тестовых системах и калибровочных лабораториях.
Источники опорной частоты фирмы Pendulum, модель 6689 с рубидиевым опорным генератором и модель 6688 с высокостабильным термостабилизированным опорным генератором, разработаны для применения в тестовых системах, где необходим высокостабильный источник опорной частоты, к которому требуется подсоединять несколько приборов или тестеров. Источники опорной частоты подходят также для использования в калибровочных лабораториях для калибровки различных приборов, например, частотомеров и синтезаторов частоты. Рубидиевый стандарт частоты 6689 может быть использован в качестве первичного лабораторного источника опорной частоты, так как его уход частоты, обусловленный старением, составляет менее 0,001 ppm за 10 лет.
Технические характеристики
Выходы опорной частоты
Стандартная модель:
5 x 10 МГц, 1 x 5 МГц, синус, > 0.6 В rms, 50 Ом
С опцией 70:
10 x 10 МГц, 1 x 5 МГц, синус, > 0.6 В rms, 50 Ом
Стабильность частоты
| Стабильность | 6688(термостаб.) | 6689(рубидиевый) |
| Старение/месяц | 3 x 10-9 | 5 x 10-11 |
| Старение/год, /10лет | 2 x 10-8(год) | 1 x 10-9(10 лет) |
| Влияние температуры (0...+500С) | 2,5 x 10-9 | 3 x 10-10 |
| Кратковременная стабильность (Девиация Аллана) |
5 x 10-12, Т=10с 5 x 10-12, Т=1с |
1 x 10-11, Т=10с 3 x 10-11, Т=1с |
| Стабильность после прогрева | 5 x 10-9 за 10 минут | 4 x 10-10 за 11 минут |
Общие характеристики
• Диапазон рабочих температур: 0… +50 °C
• Питание: 90 В - 264 В, 47 Гц – 63 Гц
• Потребляемая мощность:
6688: < 20 Вт при прогреве, < 7 Вт при непрерывной эксплуатации
6689: < 70 Вт при прогреве, < 30 Вт при непрерывной эксплуатации
• Габаритные размеры: 315 x 86 x 395 мм
• Масса: 4.8 кг (нетто), 7.8 кг (в упаковке)
Опции
Опция 70: 5 дополнительных выходов 10 МГц
Информация для заказа
6688/011: Стандартная модель, термостабилизированный генератор, выходы: 5 x 10 МГц и 1 x 5 МГц
6688/021: Стандартная модель, термостабилизированный генератор, с опцией 70, выходы: 10 x 10 МГц и 1 x 5 МГц
6689/011: Стандартная модель, рубидиевый генератор, выходы: 5 x 10 МГц и 1 x 5 МГц
6689/021: Стандартная модель, рубидиевый генератор, с опцией 70, выходы: 10 x 10 МГц и 1 x 5 МГц
Комплект поставки:
Руководство по эксплуатации, сертификат о калибровке
Дополнительные принадлежности:
Опция 22: Набор для монтажа на стойке 19”
Опция 27: Футляр для переноски
