Назначение

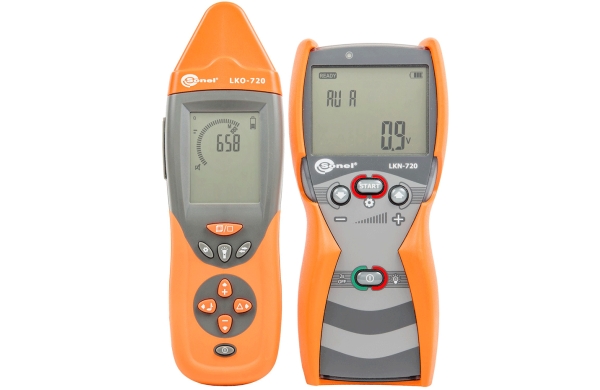

Комплект для поиска скрытых коммуникаций LKZ-720 незаменим при проведении ремонтных работ в электроустановках зданий и сооружений.
Он также применяется электроизмерительными лабораториями для восстановления однолинейных схем электроснабжения при их утрате заказчиком.
Использование комплекта LKZ-720 на этапе строительства значительно снижает количество ошибок при проведении электромонтажных работ, что позволяет успешно пройти приёмо-сдаточные испытания при вводе здания в эксплуатацию.
Комплект для поиска скрытых коммуникаций LKZ-720 является профессиональным оборудованием, имеющим качественные отличия от иных подобных устройств:
- Специально разработан для использования в зданиях, но может также применяться для трассировки кабелей на прилегающей территории;
- Не требует отключения напряжения в исследуемой электроустановке;
- Нет необходимости демонтажа элементов электроустановки;
- Материал потолков, стен и полов может быть любым (дерево, кирпич, бетон и т.п.);
- Экранирование проводов и кабелей не является неразрешимой проблемой;
- Методы обнаружения разнообразны - всегда найдётся самый подходящий для конкретного случая;
- LKZ-720 позволяет сократить количество используемых приборов, так как имеет в том числе функции индикатора напряжения, вольтметра и указателя фазы;
- Идентификация фазы в многофазных сетях является характерной особенностью нашего комплекта и значительно упрощает работу;
- Использование двух, трёх или четырёх генераторов с одним приёмником вкупе с клещами позволяет удовлетворить самые разнообразные потребности наших клиентов.
Особенности
Определение местонахождения (локализация) проводов и кабелей, как находящихся под напряжением, так и обесточенных:
- Обнаружение проводов в потолках, стенах и полах;
- Бесконтактное обнаружение электропроводки, находящейся под напряжением;
- Определение места обрыва провода;
- Поиск места короткого замыкания между проводами;
- Идентификация (установление соответствия) автоматических выключателей и розеток;
- Отслеживание трассы (трассировка) экранированного кабеля;
- Отслеживание трассы (трассировка) проводов и кабелей в металлических трубах;
- Восстановление схемы электроснабжения всего здания.
Трассопоиск кабеля за пределами здания (с ограничениями) .
Определение трассы токопроводящих водопроводных и газовых труб .
Идентификация автоматических выключателей, дифференциальных автоматов и УЗО в электрощите.
Полезные возможности
- Функция 3D в приёмнике — определение направления протекания генерируемого тока;
- Режим определения фазы в многофазных сетях;
- Работа приёмника с несколькими генераторами (максимум с четырьмя) одновременно — при определении места обрыва или при поиске отдельных жил в кабеле или проводов в пучке;
- Работа генератора с передающими клещами N-1;
- Работа приёмника с измерительными клещами C-8;
- Яркий диодный фонарик и подсветка экранов, позволяющие работать в темноте;
- Гнездо для подключения наушников к приёмнику;
- Передача и отображение на экране приёмника состояния батареи генератора и настроек генератора;
- Работа под напряжением до 500 В RMS;
- Измерение напряжения на объекте до 500 В RMS;
- Три уровня генерируемого сигнала, автоматический либо ручной выбор режимов генерации;
- Пять режимов генерации («напряжение», «ток», «напряжение + ток», «мощность», «токовые клещи»);
- Обновление программного обеспечения через USB;
- Дополнительные аксессуары, позволяющие производить точную локализацию (контактный зонд, бесконтактный зонд).
Технические характеристики
Параметр | Значение |
Класс изоляции | двойная, согласно PN-EN 61010-1 |
Категория безопасности генератора | CAT III 600В по PN-EN 61010-1 |
Степень защиты корпуса генератора в соответствии с PN-EN 60529 | IP67 |
Степень защиты корпуса приёмника в соответствии с PN-EN 60529 | IP40 |
Изделие соответствует требованиям по электромагнитной совместимости стандартам | ГОСТ Р 51522.1-2011, PN-EN 61326-1:2013, PN-EN 61326-2-2:2013 |
Изделие соответствует требованиям по электромагнитной совместимости Техническому Регламенту Таможенного Союза | ТР ТС 020/2011 |
Питание генератора | 4 алкалиновых элемента 1,5V AA LR6 или 4 аккумулятора NiMH типа АА |
Питание приёмника | алкалиновый элемент 9V типа 6LR61 |
Максимальное рабочее напряжение на генераторе | 500 V rms (707 V ampl) |
Максимальное рабочее напряжение на контактном зонде | 500 V rms (707 V ampl) |
Габаритные размеры генератора (длина x ширина x глубина) | 221 x 102 x 62 мм |
Масса генератора | примерно 0,7 кг |
Габаритные размеры приёмника (длина x ширина x глубина) | 245 x 77 x 52 мм |
Масса приёмника | примерно 0,4 кг |
Рабочая температура | –10..+ 50 °C |
Температура хранения | –20..+60 °C |
Температура для калибровки | +23 ± 2 °C |
Максимальная глубина обнаружения объекта (режим «ток») | 2 м |
Максимальная дальность обнаружения объекта (режим «мощность») | 500 м |
Максимальный радиус действия бесконтактной «неонки» | в воздухе 0,2 м в бетоне 0,03 м |
Комплект поставки
№ | Наименование | Описание | Фото | Количество | Индекс |
1 | LKZ-720 Комплект для поиска скрытых коммуникаций |
Незаменим при проведении ремонтных работ в электроустановках зданий и сооружений. Применяется электроизмерительными лабораториями для восстановления однолинейных схем электроснабжения при их утрате заказчиком. | 1 | WMRULKZ720 | |
2 | Бесконтактный зонд | Применяется совместно с комплектом для поиска скрытых коммуникаций LKZ-720. Используется в случае затруднённого доступа к идентифицируемым проводам и кабельным линиям из соображений безопасности или при отсутствии возможности применения контактного зонда. Бесконтактный зонд предназначен для работы в токовых режимах и применяется для детектирования передаваемого сигнала в магнитном поле. Подключение бесконтактного зонда автоматически обнаруживается приёмником и отображается пиктограммой на его дисплее. Размещённая на зонде маркировка позволяет определить направление передачи сигнала. | 1 | WASONBDOT | |
2 | Зажим «Крокодил» изолированный красный K02 | Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А. | 1 | WAKRORE20K02 | |
2 | Зажим «Крокодил» изолированный голубой K02 | Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А | 1 | WAKROBU20K02 | |
4 | Зонд измерительный для забивки в грунт 26 см | Предназначен для проведения измерений приборами LKZ-700 и LK7-720 | 1 | WASONG26 | |
5 | Зонд острый с разъёмом «банан» голубой | Имеет двойную изоляцию и категорию безопасности CAT III 1000 В. Используется совместно с измерительными проводами, имеющими разъём типа «банан» 4 мм. Универсален и совместим с аксессуарами не только SONEL, но и других европейских производителей электроизмерительного оборудования. | 1 | WASONBUOGB1 | |
6 | Зонд острый с разъёмом «банан» красный | Имеет двойную изоляцию и категорию безопасности CAT III 1000 В. Используется совместно с измерительными проводами, имеющими разъём типа «банан» 4 мм. Универсален и совместим с аксессуарами не только SONEL, но и других европейских производителей электроизмерительного оборудования. | 1 | WASONREOGB1 | |
7 | Кабель последовательного интерфейса USB | Предназначен для связи с компьютером приборов, имеющих USB порт | 1 | WAPRZUSB | |
8 | Провод измерительный 1,2 м с разъемами «банан» голубой | Предназначен для проведения измерений до 1000 В | 1 | WAPRZ1X2BUBB | |
9 | Провод измерительный 1,2 м с разъемами «банан» красный | Предназначен для проведения измерений до 1000 В | 1 | WAPRZ1X2REBB | |
10 | Провод измерительный 20 м на катушке с разъёмами «банан» красный | Универсальный измерительный проводник с разъемами типа «банан» и длиной 20 м. Используется в первую очередь совместно с комплектом для поиска скрытых коммуникаций LKZ-700, LKZ-720. | 1 | WAPRZ020REBBSZ | |
11 | Футляр М6 | Предназначен для упаковки и транспортировки приборов. | 1 | WAFUTM6 | |
12 | Элемент питания алкалиновый 1,5V AA LR6 | Используется в генераторе LKN-720. | 4 | # | |
13 | Элемент питания алкалиновый 9V 6LR61 |
Используется в приемнике. |
1 | # |
