Всенаправленная антенна INWAVE PPDA-1327L

Артикул: 1-386222

  • Диапазон рабочих частот: 1.3–2.7 ГГц
  • Коэффициент усиления: 5–7 дБ
  • КСВН, не более: 2.1
  • Антенна предназначена для использования совместно с широкополосным оборудованием, работающим в диапазоне от 1.3 ГГц до 2.7 ГГц
  • Может использоваться в составе абонентского оборудования для сетей Wi-Fi, LTE

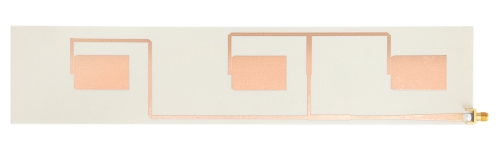

Патч-антенна представляет собой полосковую узкополосную слабонаправленную антенну, изготовленную по технологии производства печатных плат. Антенна состоит из металлизированных элементов, расположенных на диэлектрической подложке. Печатные антенны нашли широкое применение в большинстве современных электронных систем: в сотовой и спутниковой связи, в носимой электронике, смарт-системах и других продуктах для массового рынка.

Технические характеристики

  • Диапазон рабочих частот 1.3–2.7 ГГц
  • Тип диаграммы направленности круговая в горизонтальной плоскости
  • Тип поляризации линейная вертикальная
  • Коэффициент усиления 5–7 дБ
  • Ширина основного лепестка диаграммы направленности (верт./гориз.) 31°–20°/360°
  • КСВН, не более 2.1
  • Максимальная подводимая мощность 10 Вт
  • Тип соединителя SMA, розетка; N-тип, розетка
  • Габаритные размеры без крепежа 305х64х10 мм
  • Масса в корпусе 0.5 кг
