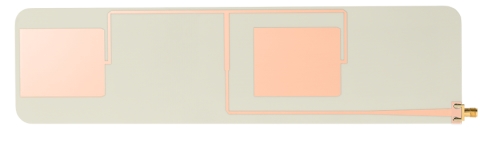

Патч-антенна представляет собой полосковую узкополосную слабонаправленную антенну, изготовленную по технологии производства печатных плат. Антенна состоит из металлизированных элементов, расположенных на диэлектрической подложке. Печатные антенны нашли широкое применение в большинстве современных электронных систем: в сотовой и спутниковой связи, в носимой электронике, смарт-системах и других продуктах для массового рынка.
Технические характеристики
- Диапазон рабочих частот 0.95–1.8 ГГц
- Тип диаграммы направленности круговая в горизонтальной плоскости
- Тип поляризации линейная вертикальная
- Коэффициент усиления 3–5 дБ
- Ширина основного лепестка диаграммы направленности (верт./гориз.) 48°–31°/360°
- КСВН, не более 2.0
- Максимальная подводимая мощность 50 Вт
- Тип соединителя SMA, розетка; N-тип, розетка
- Габаритные размеры без крепежа 287х72х10 мм
- Масса в корпусе 0.5 кг
