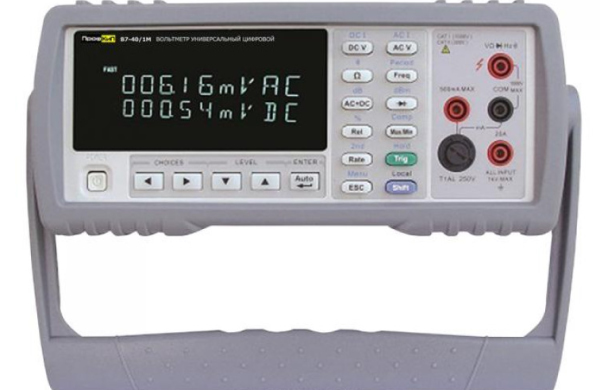

Назначение вольтметра универсального ПрофКиП В7-40/1М
Особенности и преимущества вольтметра универсального ПрофКиП В7-40/1М
- Разрядность: 51000 единиц отсчетов
- Большой двустрочный дисплей
- Измерение действующего значения переменного тока и напряжения, пропускная способность до 100 кГц
- Измерение постоянного напряжения до 1000 В
- Измерение постоянного тока до 20 А
- Измерение переменного напряжения до 750 В
- Измерение переменного тока до 20 А
- Измерение сопротивления до 50 МОм
- Измерение частоты до 1 МГц
Основные технические характеристики вольтметра универсального ПрофКиП В7-40/1М
Постоянное напряжение
|
|||||||
Диапазон
|
Разрешение
|
Точность
|
Входной импеданс
|
||||
200 мВ /500 мВ
|
10 мкВ
|
0.02 + 0.016
|
10 МОм
|
||||
2 В /5 В
|
100 мкВ
|
0.02 + 0.008
|
11.1 МОм
|
||||
20 В /50 В
|
1 мВ
|
0.02 + 0.008
|
10.1 МОм
|
||||
200 В /500 В
|
10 мВ
|
0.02 + 0.008
|
10 МОм
|
||||
1000 В
|
100 мВ
|
0.02 + 0.008
|
10 МОм
|
||||
Постоянный ток
|
|||||||
Диапазон
|
Разрешение
|
Точность
|
Напряжение /шунт
|
||||
2 мА /5 мА
|
0.1 мкА
|
0.05 + 0.010
|
< 0.6 В /100 Ом
|
||||
20 мА /50 мА
|
1 мкА
|
0.05 + 0.008
|
< 0.06 В /1 Ом
|
||||
200 мА /500 мА
|
10 мкА
|
0.05 + 0.008
|
< 0.6 В / Ом
|
||||
2 А /5 А
|
100 мкА
|
0.25 + 0.010
|
< 0.1 В /10 мОм
|
||||
20 А
|
1 мА
|
0.25 + 0.010
|
< 0.6 В /10 мОм
|
||||
Переменное напряжение
|
|||||||
Диапазон
|
Разрешение
|
Точность
|
|||||
20 Гц … 50 Гц
|
50 Гц … 20 кГц
|
20 кГц … 50 КГц
|
50 кГц … 100 кГц
|
||||
500 мВ
|
10 мкВ
|
1.0 + 0.08
|
0.5 + 0.06
|
1.5 + 0.1
|
3.0 + 0.3
|
||
5 В
|
100 мкВ
|
1.0 + 0.08
|
0.35 + 0.02
|
1.00 + 0.04
|
3.0 + 0.1
|
||
50 В
|
1 мВ
|
1.0 + 0.08
|
0.35 + 0.02
|
1.00 + 0.04
|
3.0 + 0.1
|
||
500 В
|
10 мВ
|
-
|
0.50 + 0.03
|
1.00 + 0.04
|
3.0 + 0.1
|
||
750 В
|
100 мВ
|
-
|
0.50 + 0.03
|
1.00 + 0.04
|
3.0 + 0.1
|
||
Переменный ток
|
|||||||
Диапазон
|
Разрешение
|
Точность
|
|||||
20 Гц … 50 Гц
|
50 Гц … 2 кГц
|
2 кГц … 20 кГц
|
|||||
5 мА
|
0.1 мкА
|
1.50 + 0.16
|
0.5 + 0.08
|
2 + 0.16
|
|||
50 мА
|
1 мкА
|
1.50 + 0.16
|
0.5 + 0.08
|
2 + 0.12
|
|||
500 мА
|
10 мкА
|
1.50 + 0.16
|
0.5 + 0.08
|
2 + 0.12
|
|||
5 А
|
100 мкА
|
2.00 + 0.16
|
0.5 + 0.1
|
-
|
|||
20 А
|
1 мА
|
2.00 + 0.16
|
0.5 + 0.1
|
-
|
|||
Сопротивление
|
|||||||
Диапазон
|
Разрешение
|
Испытательный ток
|
Точность
|
||||
200 Ом /500 Ом
|
10 мОм
|
0.5 мА
|
0.10 + 0.010
|
||||
5 кОм /5 кОм
|
100 мОм
|
0.45 мА
|
0.10 + 0.008
|
||||
20 кОм /50 кОм
|
1 Ом
|
45 мкА
|
0.10 + 0.008
|
||||
200 кОм /500 кОм
|
10 Ом
|
4.5 мкА
|
0.10 + 0.008
|
||||
2 МОм /5 МОм
|
100 Ом
|
450 нА
|
0.15 + 0.008
|
||||
20 МОм /50 МОм
|
1 кОм
|
45 нА
|
0.30 + 0.010
|
||||
Частота
|
|||||||
Диапазон
|
Разрешение
|
Точность
|
Чувствительность
|
||||
5 Гц … 10 Гц
|
0.0001 Гц
|
0.05 + 0.02
|
200 мВ скз
|
||||
10 Гц … 100 Гц
|
0.001 Гц
|
0.01 + 0.02
|
300 мВ скз
|
||||
100 Гц … 100 кГц
|
0.1 Гц
|
0.01 + 0.008
|
300 мВ скз
|
||||
100 кГц … 1 МГц
|
10 Гц
|
0.01 + 0.008
|
500 мВ скз
|
||||
|
|
|
|
|
|
|
|
Общие данные вольтметра универсального ПрофКиП В7-40/1М
- Питание: 220 В ±22 В /55 Гц ±8 Гц
- Потребляемая мощность: ≤ 10 ВА
- Габаритные размеры: 277х115х340 мм
- Вес: 2.2 кг
Комплект поставки вольтметра универсального ПрофКиП В7-40/1М
Наименование
|
Количество
|
Вольтметр универсальный ПрофКиП В7-40/1М
|
1 шт.
|
Комплект измерительных проводов
|
1 шт.
|
Кабель питания
|
1 шт.
|
Руководство по эксплуатации
|
1 шт.
|
Дополнительная комплектация вольтметра универсального ПрофКиП В7-40/1М
Наименование
|
Кабель RS-232
|
ПО RS-232
|
