- Легкое перемещение над, под и вокруг объектов благодаря поворотному объективу с углом вращения 180° и возможностью просмотра изображения перед выполнением снимка
- Делайте снимки благодаря уникальному реагирующему жидкокристаллическому сенсорному экрану с диагональю 5,7 дюймов со встроенными аналитическими функциями, позволяющими осуществлять анализ изображения в полевых условиях¹
- Экономьте время благодаря функции обработки изображений после создания — редактируйте коэффициент излучения, фоновую температуру, проводимость, палитры, цветовые индикации, IR-Fusion и активируйте/отключайте маркеры на всех камера
- Первоклассный обзор в полевых условиях благодаря самому широкому в своем классе¹ реагирующему жидкокристаллическому сенсорному экрану с диагональю 5,7 дюймов — область просмотра больше на 150%³
- Повышенные качество изображения и точность измерения температуры — режим SuperResolution (Сверхразрешение) (в программном обеспечении) позволяет переключиться с изображений 320x240 на изображения 640x480 — разрешение и количество пикселей увеличиваются в 4 раза
- Система автоматической фокусировки LaserSharp®, эксклюзивная для приборов Fluke, использует встроенный лазерный дальномер, который рассчитывает и отображает расстояние до назначенной цели² с высокой точностью²
- Упрощенный поиск минимальных изменений температуры — мгновенное улучшение тепловой чувствительности от 50 мК до 40 мК благодаря режиму фильтрации
- Дополнительные широкоугольный и телеобъективы, устанавливаемые в полевых условиях
¹По сравнению с промышленными портативными инфракрасными камерами с разрешением детектора 320х240 на момент 14 октября 2014 г.
²До 30 метров (100 футов)
³По сравнению со стандартным экраном с диагональю 3,5 дюйма в данном классе

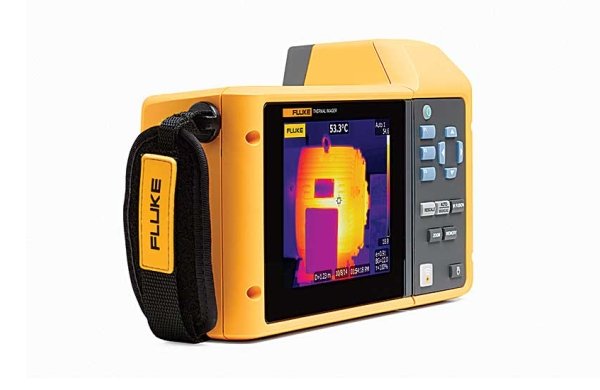

Поворотный объектив с углом вращения 180º и жидкокристаллический экран диагональю 5'7 дюймов позволяют бе труда делать снимки и просматривать их |
Характеристики
- Беспрецедентно широкий для инфракрасной камеры 320x240 реагирующий жидкокристаллический сенсорный экран с диагональю 5,7 дюймов
- Поворотный объектив с углом вращения 180° для съемки в труднодоступных местах
- Высочайшее качество изображения с беспрецедентным для инфракрасной камеры 320x240 пространственным разрешением¹
- Разрешение и число пикселей в 4 раза больше по сравнению со стандартным режимом с использованием SuperResolution (до 307 200 пикселей)
- Система автоматической фокусировки LaserSharp® — благодаря точной лазерной технологии устанавливайте фокус на объекте с огромной точностью и получайте необходимые вам правильные тепловые изображения
- Встроенный лазерный дальномер — рассчитывает расстояние до назначенной цели в пределах до 100 футов (30 метров) и отображает расстояние на изображении
- Быстрый и простой анализ в полевых условиях благодаря технологии IR-Fusion® и расширенным функциям сенсорного экрана:
- Непрерывная настройка уровня и диапазона
- Режим фильтрации для улучшения тепловой чувствительности
- В редактирование изображения после съемки входят:
- Коэффициент излучения
- Температура фона
- Проводимость
- Цветовые палитры
- Цветовая индикация
- IR-Fusion
- Активация/Отключение маркеров
- Подключение к крупнейшей сети беспроводных контрольно-измерительных приборов с помощью Fluke Connect™ [S][4] (поставляется не во все регионы).
- Измерение температуры в диапазоне до 850 °C
- Легкая и эргономичная конструкция с ремешком для ношения на шее и на руке для повседневного использования
- Дополнительные широкоугольный и телеобъективы, устанавливаемые в полевых условиях
¹По сравнению с промышленными портативными инфракрасными камерами с разрешением детектора 320х240 на момент 14 октября 2014 г.
Спецификации
Основные характеристики | |
IFOV со стандартной линзой (пространственное разрешение) | 1,31 мрад |
Разрешение детектора | 320 × 240 (76 800 пикселей) |
Поле зрения | 24° (Г) x 17° (В) |
Минимальное расстояние фокусировки | 15 см (приблиз. 6 дюймов) |
IFOV с дополнительным телеобъективом | 0,65 мрад |
Поле зрения | 12° (Г) x 9° (В) |
Минимальное расстояние фокусировки | 45 см (приблизительно 18 дюймов) |
IFOV с дополнительным широкоугольным объективом | 2,62 мрад |
Поле зрения | 46° (Г) x 34° (В) |
Минимальное расстояние фокусировки | 15 см (приблиз. 6 дюймов) |
SuperResolution (Сверхразрешение)* | В программном обеспечении |
Увеличение резкости изображения | - |
Система автоматической фокусировки LaserSharp® | Да, для стабильно четких изображений. Каждый. Раз. Всегда. |
Лазерный дальномер | Да, вычисляет расстояние до цели для получения точных сфокусированных изображений и отображает расстояние на экране |
Расширенная ручная фокусировка | Да |
Потоковое видео (дистанционный дисплей) | Через USB или WiFi |
Сенсорный экран (емкостный) | Цветной ландшафтный ЖК-дисплей VGA (640 x 480) размером 14,4 см (5,7 дюйма) с подсветкой |
Беспроводное подключение | Да, к ПК, iPhone® и iPad® (iOS 4s и более поздние версии), Android™ 4.3 и выше, а также подключение через WiFi и LAN (при наличии) |
Технология IR-Fusion® | Да |
Режим AutoBlend™ | Да |
Picture-In-Picture (PIP): режим «кадр в кадре» | Да |
Непрерывная работа AutoBlend™ | - |
Прочная эргономичная конструкция для работы одной рукой | Вращающийся (поворотный объектив) >180 градусов |
Тепловая чувствительность (NETD) | ≤ 0,05 °C при температуре объекта 30 °C (50 мK) |
Режим фильтрации (улучшение NETD) | ≤ 0,04 °C при температуре объекта 30 °C (40 мK) |
Уровень и диапазон | Плавное автоматическое и ручное масштабирование |
Регулируемые на сенсорном экране уровень / диапазон | Да. Диапазон и уровень можно легко и быстро отрегулировать простым прикосновением к экрану. |
Быстрое автоматическое переключение между ручным и автоматическим режимами | Да |
Быстрая автоматическая смена масштаба в ручном режиме | Да |
Минимальный диапазон (в ручном режиме) | 2,0 °C (3,6 °F) |
Минимальный диапазон (в автоматическом режиме) | 3,0 C (5,4 F) |
Встроенная цифровая камера (видимый диапазон) | Для промышленного применения, 5 мегапикселей |
Частота кадров | Модели 60 или 9 Гц |
Лазерный указатель | Да |
Светодиодный фонарик | Да |
Цифровое увеличение | 2x, 4x |
Хранение данных и захват изображений | |
Расширенные функции памяти | Съемная карта памяти micro SD, встроенная флеш-память, возможность сохранения на USB, непосредственная загрузка через подключение USB к ПК |
Механизм съемки, просмотра и сохранения изображений | Возможность съемки, просмотра и сохранения изображений одной рукой |
Редактирование изображений после создания (на камере) | Да. Проведение анализа на камере в полевых условиях. |
Расширенные текстовые аннотации | Да. В том числе стандартные ярлыки, а также программируемые пользователем опции. |
Форматы файлов | Нерадиометрические (.bmp) или (.jpeg) или полностью радиометрические (.is2); для анализа нерадиометрических (.bmp, .jpg и .avi) файлов не требуется программное обеспечения для анализа |
Просмотр содержимого памяти | Полноразмерный просмотр и просмотр в виде миниатюр |
Программное обеспечение | ПО SmartView®, Fluke Connect™ (при наличии) и мобильное приложение SmartView® — программное обеспечение для подробного анализа и составления отчетов |
Форматы файлов, в которые можно экспортировать изображение с помощью ПО SmartView® | BMP, DIB, GIF, JPE, JFIF, JPEG, JPG, PNG, TIF и TIFF |
Голосовая аннотация | Максимальное время записи одного изображения — 60 секунд, возможен просмотр записи на камере; в комплект входят наушники с Bluetooth соединением |
IR-PhotoNotes™ | Да |
Текстовая аннотация | Да |
Видеозапись | Стандартная и радиометрическая |
Файловые форматы видео | Нерадиометрический (MPEG — кодировка .AVI) и полностью радиометрический (.IS3) |
Удаленное управление и работа (для решения нестандартных и сложных задач) | - |
Автозахват (температура и интервал) | Да |
Аккумулятор | |
Аккумуляторы (быстросменные, перезаряжаемые) | Два литий-ионных "интеллектуальных" аккумуляторных источника питания с пятисегментным светодиодным индикатором, отображающим уровень заряда |
Ресурс аккумулятора | Три часа непрерывного использования с одним батарейным источником питания |
Время зарядки аккумуляторов | Полная зарядка — 2,5 часа |
Время заряда аккумулятора | Двухсекционное зарядное устройство или зарядка батарей непосредственно в тепловизоре. Дополнительное зарядное устройство от бортовой сети автомобиля (12 В) |
Питание от сети | Прибор может получать питание от сети через сетевой адаптер (от 100 до 240 В перем. тока, 50/60 Гц), который входит в комплект поставки |
Функции энергосбережения | Настраиваемые пользователем режимы сниженного энергопотребления и отключения питания |
Температурные измерения | |
Диапазон измеряемых температур (не калибруется ниже –10 °C) | от -20 °C до +850 °C (от -4 °F до +1562 °F) |
Погрешность | ±2 C или 2 % (при номинальной температуре 25 C, выбирается большее значение) |
Экранная подстройка коэффициента излучения | Да (по номеру и таблице) |
Экранная компенсация фоновой температуры | Да |
Экранная подстройка пропускания | Да |
Цветовые палитры | |
Стандартные палитры | 8: "Горячий металл", сине-красная, высококонтрастная, желтая, желтая инвертированная, цвета металла, градации серого, градации серого инвертированная |
Палитры Ultra Contrast™ | 8: "Горячий металл" Ultra, сине-красная Ultra, высокого контраста Ultra, желтая Ultra, желтая инвертированная Ultra, цвета нагрева металла Ultra, градации серого Ultra, градации серого инвертированная Ultra |
Общие характеристики | |
Цветовая сигнализация (сигнализация температуры) | Высокотемпературная и низкотемпературная |
Спектральный диапазон ИК | от 7,5 до 14 мкм (длинноволновый) |
Рабочая температура | от –10 °C до +50 °C (от 14 °F до 122 °F) |
Температура хранения | от -20 °C до +50 °C (от -4 °F до 122 °F) без батарей |
Относительная влажность | от 10 % до 95 % без конденсации |
Измерение температуры в центральной точке: | Да |
Точечная температура | Маркеры горячих и холодных точек |
Настраиваемые пользователем точечные маркеры | 3 настраиваемых пользователем точечных маркера |
Центральный прямоугольник | Расширяемый-сужаемый блок измерений с темп. МИН-МАКС-СРЕД |
Безопасность | IEC 61010-1: категория перенапряжения II, степень загрязнения 2 |
Электромагнитная совместимость | IEC 61326-1: Базовая ЭМ-среда CISPR11, Группа 1, Класс А |
Австралийский RCM | IEC/61326-1 |
US FCC | CFR 47, часть 15 подчасть B |
Вибрация. | 0,03 g2/Гц (3,8 единиц среднекв. ускорения), 2.5g IEC 68-2-6 |
Ударопрочность: | 25 G, IEC 68-2-29 |
Устойчивость к падению с высоты | Выдерживает падение с высоты 1 метр (3,4 фута) со стандартным объективом |
Размеры (В × Ш × Д) | 27,3 см x 15,9 см x 9,7 см (10,8 дюйма x 6,3 дюйма x 3,8 дюйма) |
Масса (с аккумулятором) | 1,5 кг (3,3 фунта) |
Класс защиты корпуса | Класс защиты IP54 (ограниченная защита от проникновения пыли и защита от водяных брызг с любого направления) |
Гарантия | Двухлетняя (стандартная), доступны расширенные гарантийные соглашения |
Рекомендуемый интервал калибровки | Два года (при нормальной эксплуатации и нормальном износе) |
Поддерживаемые языки | Английский, венгерский, испанский, итальянский, китайский (традиционный), китайский (упрощенный), корейский, немецкий, нидерландский, польский, португальский, русский, турецкий, финский, французский, чешский, шведский и японский |
* Скоро ожидается после обновления прошивки |
Модели и принадлежности
Модель Название | Описание |
FLK-TiX520-9Hz |
В комплект входят:
|
FLK-TiX520-60Hz |
В комплект входят:
|
Thermal Imaging Accessories | |
BOOK-ITP | Введение в принципы термографии |
Программное обеспечение | |
Программное обеспечение SmartView | ПО для анализа и создания отчетов Fluke SmartView® — входит в комплект каждой инфракрасной камеры и визуального инфракрасного термометра Fluke, загрузить » Загрузить мобильное приложение Fluke SmartView в App Store - поиск по словам "SmartView" |
Элементы питания и сетевые адаптеры | |
АВТОМОБИЛЬНОЕ ЗАРЯДНОЕ УСТРОЙСТВО TI | АВТОМОБИЛЬНОЕ ЗАРЯДНОЕ УСТРОЙСТВО TI |
FLK-TI-SBP4 | Дополнительный блок аккумуляторов для инфракрасных камер TiX520 и TiX560. |
Дополнительные сменные объективы: | |
FLK-LENS/TELE2 | Инфракрасный интеллектуальный телеобъектив с 2-кратным увеличениемI |
FLK-Lens/4xTele2 | Инфракрасный интеллектуальный телеобъектив с 4-кратным увеличением |
FLK-Lens/Wide2 | Широкоугольный интеллектуальный инфракрасный объектив |
FLK-Lens/25Mac2 | Инфракрасный интеллектуальный макрообъектив 25мкм |
