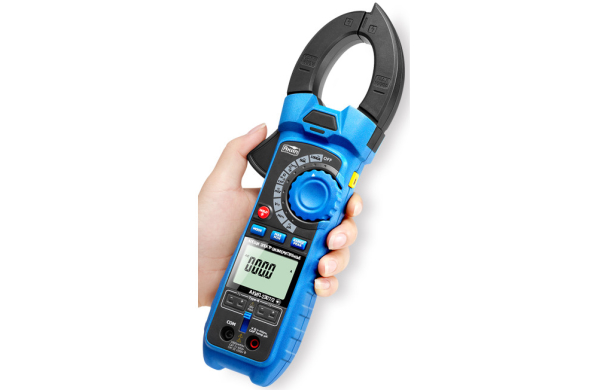

Клещи электроизмерительные АКИП-2307/2

Артикул: 1-390016

Измерение переменного (TRMS) и постоянного тока до 1000 А, переменного (АС) и постоянного (DC) напряжения до 600 В, частоты до 100 кГц, емкости до 5000 мкф, сопротивления до 50 МОм, температуры до 1000 °С, измерение коэффициента заполнения

Описание

Электроизмерительные клещи серии АКИП-2307 – профессиональный комбинированный электроизмерительный инструмент промышленного класса с функцией True RMS измерений.

Особенности

  • измерение переменного (TRMS) и постоянного тока до 1000А, переменного (АС) и постоянного (DC) напряжения до 600В, частоты до 100 кГц, емкости до 5000 мкф, сопротивления до 50 МОм, температуры до 1000 °С, измерение коэффициента заполнения и испытание p-n переходов;
  • режим измерения микроамперных токов (мкА);
  • бесконтактный детектор наличия переменного напряжения (NCV);
  • базовая погрешность (ACA): ± 2,5 %;
  • регистрация минимальных / макссимальных / пиковых значений (>1 мс);
  • двухстрочный ЖК-индикатор (максимальное индицируемое число 50000);
  • удержание показаний (Hold);
  • фильтр НЧ (VFD);
  • батарейное питание (9 В “Крона”);
  • автовыключение (АРО) через 30 минут;
  • высокая степень безопасности (кат. III 600 В/ кат. II 1000 В).

Технические характеристики

Параметр Значение
Измерение силы переменного тока (ACA TRMS)
Пределы измерений 50/ 1000 А
Разрешение 0,01/ 0,1 А
Погрешность измерений ± (2,5 % + 5 е.м.р)*
Полоса частот 50 … 400 Гц (синусоидальная форма), 50/60 Гц TRMS
Измерение силы постоянного тока (DCA)
Пределы измерений 50/ 1000 А
Разрешение 0,01/ 0,1 А
Погрешность измерений ±(2,5 % + 5 е.м.р)
Измерение силы постоянного/переменного тока (мкA)
Пределы измерений 500/ 5000 мкА
Разрешение 0,01/ 0,1 мкА
Погрешность измерений DC: ±(1,0 % + 6 е.м.р)/ AC: ±(1,5 % + 30 е.м.р)
Измерение постоянного напряжения (DCV)
Пределы измерений 500 мВ/ 5/ 50/ 500/ 600 В
Разрешение 0,01/ 0,1 мВ/ 0,001/ 0,01/ 0,1 В
Погрешность измерений ± (1,0 % + 8 е.м.р.) – 500 мВ
± (0,1 % + 4 е.м.р.) – 5 В, 50 В, 500 В, 600 В
Входной импеданс 10 МОм
Измерение переменного напряжения (ACV TRMS)
Пределы измерений 500 мВ/ 5/ 50/ 500/ 600 В
Разрешение 0,01/ 0,1 мВ/ 0,001/ 0,01/ 0,1 В
Погрешность измерений ± (1,0 % + 30 е.м.р)*
Входной импеданс 10 МОм
Полоса частот 50 … 400 Гц (синусоидальная форма), 50/60 Гц TRMS
Сопротивление
Пределы измерений 500 Ом/ 5/ 50/ 500 кОм/ 5/ 50 МОм
Разрешение 10/ 100 мОм/ 1/ 10/ 100 Ом/ 1 кОм
Погрешность ± (1,0 %+ 9 е.м.р) – 500 Ом / ± (1,0 % + 5 е.м.р.) - 5/ 50/ 500 кОм
± (2,0 % + 10 е.м.р.) – 5 МОм / ± (3,0 % + 10 е.м.р.) – 50 МОм
Проверка целостности цепи
Испытательный ток < 0,5 мА
Звуковой сигнал при сопротивлении <50 td="">
Тест диодов
Испытательный ток < 0,3 мА
Максимальное напряжение с разомкнутой цепью 2,8 В постоянного тока
Частота
Пределы измерений 50 /500 Гц/5 /50 /500 кГц/ 5 /10 МГц
Погрешность измерений ± (0,3 % + 2 е.м.р )
Коэффициент заполнения импульсов (Duty %)
Диапазон измерений 5 … 95 %
Погрешность измерений ± (1,0 % + 2 е.м.р.)
Длительность импульса 10 мкс … 100 мс
Частота следования 10 Гц … 10 кГц
Емкость
Пределы измерений 500 /5000 нФ/ 50 /500/ 5000,0 мкФ
Разрешение 0,01/ 0,1 нФ/ 0,01/ 0,1/ 1 мкФ
Погрешность измерений ± (4,0 % + 40 е.м.р) – 500 нФ/ ± (4,0 % + 10 е.м.р.) – 5/ 50/ 500 мкФ
± (5,0 % + 10 е.м.р.) – 5 мФ
Температура (°C)
Диапазон измерений -100 … 1000 °С
Погрешность измерений ± (1,0 % + 2,5 °С)
Термопара (тип) K-тип (Т1, Т2 – одновременно подключение двух термопар)
Общие характеристики
Тип преобразователя клещей датчик Холла
Скорость измерений 2 измерения/с
Максимальное индицируемое число двухстрочный экран: 50000
Максимальный диаметр провода 48 мм
Источник питания 9 В (крона)
Автовыключение 30 минут
Условия эксплуатации 5 °C … 40 °C, относительная влажность не более 80 %
Габаритные размеры 230 х 76 х 40 мм
Масса 315 г
ТТД нормируются при: (23 ± 5) °C, относительная влажность ≤ 80 %.
* - погрешность измерений по переменному току и переменному напряжению нормируются в диапазоне от 5 % до 100 % от предела измерений.

Сводная таблица характеристик клещей электроизмерительных серии АКИП-2307:

Параметр АКИП-2307/1 АКИП-2307/2 АКИП-2307/3
Основные параметры Измерение переменного (TRMS) и постоянного тока до 400 А, переменного (АС) и постоянного (DC) напряжения до 1000 В, частоты до 100 кГц, емкости до 99,99 мФ, сопротивления до 40 МОм, температуры до 1000 °С, измерение коэффициента заполнения Измерение переменного (TRMS) и постоянного тока до 1000 А, переменного (АС) и постоянного (DC) напряжения до 600 В, частоты до 100 кГц, емкости до 5000 мкф, сопротивления до 50 МОм, температуры до 1000 °С, измерение коэффициента заполнения Измерение переменного (TRMS) и постоянного тока до 1000 А, переменного (АС, AC+DC) и постоянного (DC) напряжения до 1000 В, частоты до 99,99 кГц, емкости до 100 мФ, сопротивления до 60 МОм, температуры до 1000 °С, измерение коэффициента заполнения
Базовая погрешность (ACA) ± 2,0 % ± 2,5 % ± 2,5 %
Коэффициент заполнения импульсов (Duty%) 20 … 80 % 5 … 95 % 10 … 90 %
Регистрация бросков пускового тока
(INRUSH)
Да Нет Да
Индикаторы ЖК-индикатор, разрядность 33/4 (максимальное индицируемое число 4000) Двухстрочный ЖК-индикатор (максимальное индицируемое число 50000) Цветной графический TFT-дисплей, разрядность 35/6 (максимальное индицируемое число 6000)
Интерфейс Bluetooth (для работы мобильного приложения) Нет Нет Да
Встроен режим «Петля»: измерение силы тока до 3000А (при помощи опционального токового преобразователя)  Нет Нет Да
Режим LoZ измерения напряжения по низкоомному входу Нет Нет Да
Функция обнуления остаточного напряжения MODE ZERO  Нет Да Нет
Регистрация и запись данных измерений по дате и времени REC Нет Нет Да
Графическое отображение изменений результата измерений в режиме построения ТREND Нет Нет Да
Режим измерения микроамперных токов (мкА) Нет Да Нет
Термопара (тип) К K одновременное подключение
2-х; Т1, Т2
К
Батарейное питание 1,5 В, тип ААА, 3 штуки 9 В “Крона” 1,5 В, тип ААА,3 штуки
Автовыключение (АРО) через 15 минут через 30 минут настраиваемое 15 … 60 минут
Электробезопасность категория III 600 В/ категория II 1000 В категория III 600 В/ категория II 1000 В категория IV 600 В/ категория III 1000 В
