Описание

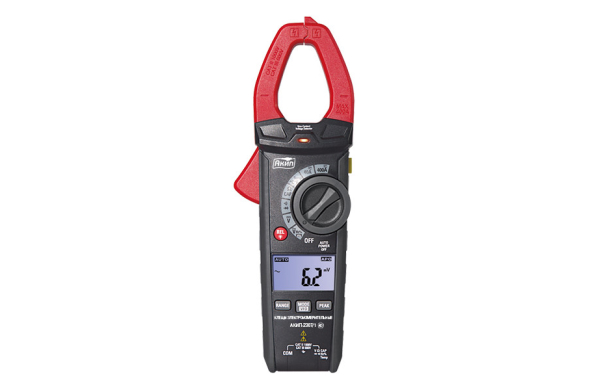

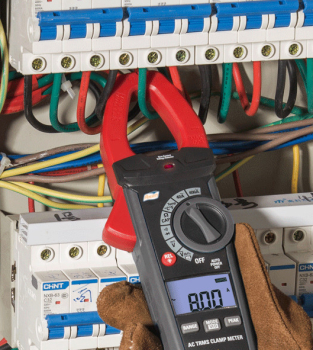

Электроизмерительные клещи серии АКИП-2307 – профессиональный комбинированный электроизмерительный инструмент промышленного класса с функцией True RMS измерений.
Особенности
- измерение переменного (TRMS) и постоянного тока до 400А, переменного (АС) и постоянного (DC) напряжения до 1000В, частоты до 100 кГц, емкости до 99,99 мФ, сопротивления до 40 МОм, температуры до 1000 °С, измерение коэффициента заполнения и испытание p-n переходов;
- бесконтактный детектор наличия переменного напряжения (NCV);
- базовая погрешность (ACA): ± 2,0 %;
- регистрация Мин/Макс значений;
- регистрация бросков пускового тока (Inrush current);
- ЖК-индикатор, разрядность 3 3/4 (максимальное индицируемое число 4000);
- удержание показаний (Hold);
- фильтр НЧ (VFD);
- батарейное питание (1,5 В, тип ААА,3 шт);
- автовыключение (АРО) через 15 мин;
- высокая степень безопасности (категория III 600 В/ категория II 1000 В).
Технические характеристики
| Параметр | Значение |
| Измерение силы переменного тока (ACA TRMS) | |
| Пределы измерений | 40/ 400 А |
| Разрешение | 0,01/ 0,1 А |
| Погрешность измерений* | ± (2,0 % + 8 е.м.р) – 40 А / ± (2,5 % + 8 е.м.р) – 400 А |
| Полоса частот | 50/60 Гц TRMS |
| Измерение силы постоянного тока (DCA) | |
| Пределы измерений | 40/ 400 А |
| Разрешение | 0,01/ 0,1 А |
| Погрешность измерений | ± (2,0 % + 8 е.м.р) – 40 А / ± (2,5 % + 8 е.м.р) – 400 А |
| Измерение постоянного напряжения (DCV) | |
| Пределы измерений | 4 / 40/ 400/ 1000 В |
| Разрешение | 1/ 10/ 100 мВ/ 1 В |
| Погрешность измерений | ± (1,0 % + 3 е.м.р.) – 4/ 40 /400 мВ ± (1,2 % + 3 е.м.р.) – 1000 В |
| Входной импеданс | 10 МОм |
| Измерение переменного напряжения (ACV TRMS) | |
| Пределы измерений | 4 / 40/ 400/ 1000 В |
| Разрешение | 1/ 10/ 100 мВ/ 1 В |
| Погрешность измерений* | ± (1,2 % + 5 е.м.р.) – 4/ 40 /400 мВ ± (1,5 % + 5 е.м.р.) – 1000 В |
| Входной импеданс | 10 МОм |
| Полоса частот | 50 … 1000 Гц (синусоидальная форма), 50/60 Гц TRMS |
| Сопротивление | |
| Пределы измерений | 400 Ом/ 4/ 40/ 400 кОм/ 4/ 40 МОм |
| Разрешение | 0,1/ 1/ 10/ 100 Ом/ 1/ 10 кОм |
| Погрешность | ± (1,0 %+ 4 е.м.р) – 400 Ом / ± (1,5 % + 2 е.м.р.) - 4/ 40/ 400 кОм ± (2,0 % + 5 е.м.р.) – 4 МОм / ± (3,0 % + 8 е.м.р.) – 40 МОм |
| Проверка целостности цепи | |
| Испытательный ток | < 1,5 мА |
| Звуковой сигнал | при сопротивлении <50 td=""> |
| Тест диодов | |
| Испытательный ток | < 1,0 мА |
| Максимальное напряжение с разомкнутой цепью | 3 В постоянного тока |
| Частота (через коннекторы мультиметра) | |
| Диапазон измерений | 10 Гц … 100 кГц |
| Погрешность измерений | ± (1,0 % + 5 е.м.р ) |
| Частота (клещами) | |
| Диапазон измерений | 45 Гц … 1 кГц |
| Погрешность измерений | ± (1,0 % + 5 е.м.р ) |
| Коэффициент заполнения импульсов (Duty %) | |
| Диапазон измерений | 20 … 80 % |
| Погрешность измерений | ± (1,2 % + 10 е.м.р) |
| Емкость | |
| Пределы измерений | 99,99 /999,9 нФ/ 9,999 /99,99/ 999,9 мкФ/ 9,999/ 99,99 мФ |
| Разрешение | 0,01/ 0,1 нФ/ 0,001/ 0,01/ 0,1 мкФ/ 0,001/ 0,01 мФ |
| Погрешность измерений** | ± (4,5 % + 20 е.м.р) – 99,99 нФ ± (3,0 % + 5 е.м.р.) – 999,9 нФ … 9,999 мФ ± (5,0 % + 5 е.м.р.) – 99,99 мФ |
| Температура (°C) | |
| Диапазон измерений | -20 … 1000 °С |
| Погрешность измерений | ± (3,0 % + 3 °С) |
| Термопара (тип) | K-тип |
| Общие характеристики | |
| Тип преобразователя клещей | датчик Холла |
| Скорость измерений | 3 измерения/с |
| Экран | ЖК-индикатор, разрядность 3 3/4 |
| Максимальное индицируемое число | 4000 |
| Максимальный диаметр провода | 30 мм |
| Источник питания | 1,5 В (AAA) |
| Ресурс источника питания | ~30 часов (с подсветкой экрана), ~100 часов (без подсветки) |
| Автовыключение | 30 мин |
| Условия эксплуатации | 5 °C … 40 °C, относительная влажность не более 80 % |
| Габаритные размеры | 225 х 72 х 40 мм |
| Масса | 294 г |
| ТТД нормируются при: (23 ± 5) °C, относительная влажность ≤ 80 %. * - погрешность измерений по переменному току и переменному напряжению нормируются в диапазоне от 5% до 100% от предела измерений. ** - погрешность для измеренных значений менее 99,99 нФ не нормируется. |
|
Сводная таблица характеристик клещей электроизмерительных серии АКИП-2307:
| Параметр | АКИП-2307/1 | АКИП-2307/2 | АКИП-2307/3 |
| Основные параметры | Измерение переменного (TRMS) и постоянного тока до 400 А, переменного (АС) и постоянного (DC) напряжения до 1000 В, частоты до 100 кГц, емкости до 99,99 мФ, сопротивления до 40 МОм, температуры до 1000 °С, измерение коэффициента заполнения | Измерение переменного (TRMS) и постоянного тока до 1000 А, переменного (АС) и постоянного (DC) напряжения до 600 В, частоты до 100 кГц, емкости до 5000 мкф, сопротивления до 50 МОм, температуры до 1000 °С, измерение коэффициента заполнения | Измерение переменного (TRMS) и постоянного тока до 1000 А, переменного (АС, AC+DC) и постоянного (DC) напряжения до 1000 В, частоты до 99,99 кГц, емкости до 100 мФ, сопротивления до 60 МОм, температуры до 1000 °С, измерение коэффициента заполнения |
| Базовая погрешность (ACA) | ± 2,0 % | ± 2,5 % | ± 2,5 % |
| Коэффициент заполнения импульсов (Duty%) | 20 … 80 % | 5 … 95 % | 10 … 90 % |
| Регистрация бросков пускового тока (INRUSH) |
Да | Нет | Да |
| Индикаторы | ЖК-индикатор, разрядность 33/4 (максимальное индицируемое число 4000) | Двухстрочный ЖК-индикатор (максимальное индицируемое число 50000) | Цветной графический TFT-дисплей, разрядность 35/6 (максимальное индицируемое число 6000) |
| Интерфейс Bluetooth (для работы мобильного приложения) | Нет | Нет | Да |
| Встроен режим «Петля»: измерение силы тока до 3000А (при помощи опционального токового преобразователя) | Нет | Нет | Да |
| Режим LoZ измерения напряжения по низкоомному входу | Нет | Нет | Да |
| Функция обнуления остаточного напряжения MODE ZERO | Нет | Да | Нет |
| Регистрация и запись данных измерений по дате и времени REC | Нет | Нет | Да |
| Графическое отображение изменений результата измерений в режиме построения ТREND | Нет | Нет | Да |
| Режим измерения микроамперных токов (мкА) | Нет | Да | Нет |
| Термопара (тип) | К | K одновременное подключение 2-х; Т1, Т2 |
К |
| Батарейное питание | 1,5 В, тип ААА, 3 штуки | 9 В “Крона” | 1,5 В, тип ААА,3 штуки |
| Автовыключение (АРО) | через 15 минут | через 30 минут | настраиваемое 15 … 60 минут |
| Электробезопасность | категория III 600 В/ категория II 1000 В | категория III 600 В/ категория II 1000 В | категория IV 600 В/ категория III 1000 В |
