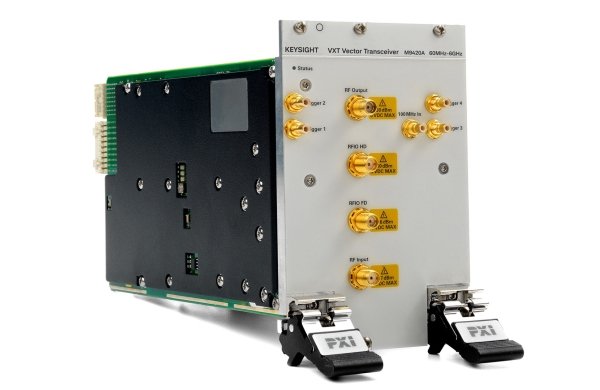

Векторный приемопередатчик Keysight M9420A

Артикул: 1-350643

  • Идеально подходит для тестирования систем беспроводной связи в процессе производства
  • Повышение плотности каналов благодаря возможности размещения до 4 приборов VXT в 18-слотовом шасси
  • Возможность использования открытых библиотек испытательных сигналов и стандартных решений
  • Аппаратное повышение скорости измерений с помощью встроенных ПЛИС реального времени
  • ПО для формирования и анализа стандартных сигналов

M9420A Векторный приемопередатчик VXT в формате PXIe







  • Идеально подходит для тестирования систем беспроводной связи в процессе производства
  • Повышение плотности каналов благодаря возможности размещения до 4 приборов VXT в 18-слотовом шасси
  • Возможность использования открытых библиотек испытательных сигналов и стандартных решений
  • Аппаратное повышение скорости измерений с помощью встроенных ПЛИС реального времени
  • ПО для формирования и анализа стандартных сигналов




Частота от 60 МГц до 6 ГГц
Опции расширения диапазона частот 3,8 ГГц; 6 ГГц
Уровень производительности ◆◆◆◇◇◇
Выходная мощность на частоте 1 ГГц от -150 дБм до +18 дБм
Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц -113 дБн/Гц
Переключение частоты от 400 мкс до 2 мс
Уровень гармоник на частоте 1 ГГц < -40 дБн
Полоса IQ модуляции, внутренняя/внешняя 160 МГц
Негармонические составляющие на частоте 1 ГГц < -62 дБн
Режим свипирования Список
Режим генератора модулирующих сигналов Воспроизведение сигналов
Программное обеспечение: задачи общего назначения
  • Амплитудная, частотная, фазовая модуляция
  • I/Q сигналы
  • MATLAB
ПО: сотовая/беспроводная связь
  • 1xEV-DO
  • EDGE Evolution
  • GPRS/EGPRS
  • GSM/EDGE
  • HSPA, HSPA+
  • LTE
  • W-CDMA
  • cdma2000
  • cdmaOne
Программное обеспечение: аудио и видео вещание -
ПО:обнаружение/позиционирование/слежение/навигация -
Объем памяти для воспроизведения сигналов 512 Мвыб.
Частотная модуляция: макс.девиация (несущая 1 ГГц) 100 кГц
Частот. модуляция: полоса частот (девиация 100кГц) 40 кГц
Фазовая модуляция: макс. девиация (норм. полоса) 20 рад
Фазовая модуляция: макс. девиация (широкая полоса) 20 рад
Амплитудная модуляция: максимальная глубина 95%
Амплитудная модуляция: полоса частот 40 кГц
Приложения для систем беспроводной связи
  • 802.16 OFDMA
  • Bluetooth®
  • WLAN (802.11a/b/g)
  • WLAN (802.11a/b/g/p/j/n/ah)
  • WLAN (802.11ac)
Приложения общего назначения
  • Гибкий анализ цифровой модуляции
  • MATLAB
Фазовый шум на частоте 1 ГГц с отстройкой 10 кГц -112 дБн/Гц
Интермодуляц. искаж. 3-го порядка на частоте 1 ГГц +33 дБм
Максимальная полоса анализа / пропускания 160 МГц
Средний уровень собственных шумов (1 ГГц) -164 дБм/Гц
Запуск
  • Запуск по пачке ВЧ импульсов
  • Запуск по сигналу сети питания
  • Запуск по внешнему сигналу
  • Запуск от периодического таймера
Модульные  Да
Векторные  Да
