Под заказ

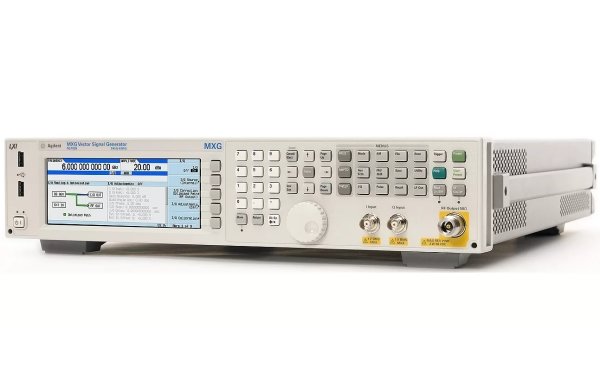

Векторный генератор ВЧ сигналов Keysight N5172B

Артикул: 1-350623

  • Высокая производительность и длительное время безотказной работы благодаря характеристикам, оптимизированным для производственных испытаний
  • Высокая эффективность базового параметрического тестирования компонентов и функционального тестирования приемников благодаря лучшим в отрасли значениям уровня относительной мощности в соседнем канале (ACPR) и модуля вектора ошибки (EVM)

N5172B Векторный генератор ВЧ сигналов EXG серии X, от 9 кГц до 6 ГГц







  • Высокая производительность и длительное время безотказной работы благодаря характеристикам, оптимизированным для производственных испытаний
  • Высокая эффективность базового параметрического тестирования компонентов и функционального тестирования приемников благодаря лучшим в отрасли значениям уровня относительной мощности в соседнем канале (ACPR) и модуля вектора ошибки (EVM)
  • Сокращение времени на создание сигналов с помощью ПО Signal Studio; гибкая система лицензирования для приобретения только нужных видов сигналов
  • Сокращение времени простоя и расходов на эксплуатацию за счет комплексных решений для самодиагностики и низкой стоимости ремонта
Частота 9 кГц до 6 ГГц
Опции расширения диапазона частот 3,6 ГГц
Уровень производительности ◆◆◆◇◇◇
Выходная мощность на частоте 1 ГГц -144 дБм до +26 дБм
Фазовый шум на частоте 1 ГГц с отстройкой 20 кГц -122 дБн/Гц
Переключение частоты ≤ 800 мкс
Уровень гармоник на частоте 1 ГГц < -35 дБн
Полоса IQ модуляции, внутренняя/внешняя 120 МГц до 200 МГц
Негармонические составляющие на частоте 1 ГГц -72 дБн
Режим свипирования
  • Список
  • Пошаговое
Режим генератора модулирующих сигналов Воспроизведение сигналов и режим реального времени
Программное обеспечение: задачи общего назначения
  • Амплитудная, частотная, фазовая модуляция
  • Входы аналоговых IQ сигналов
  • I/Q сигналы
  • Многотоновые сигналы, коэффициент мощности шума
  • Шум (аддитивный белый гауссов шум)
  • Искажения профиля фазовых шумов
  • Импульсные сигналы
  • Генератор импульсных последовательностей
  • Квадратурно-амплитудная модуляция (КАМ)
  • ASK
  • FSK, MSK
  • MATLAB
  • PSK
ПО: сотовая/беспроводная связь
  • 1xEV-DO
  • 802.11 WLAN
  • 802.16 WiMAX
  • Bluetooth
  • EDGE Evolution
  • GPRS/EGPRS
  • GSM/EDGE
  • HSPA, HSPA+
  • LTE
  • NADC, PDC
  • PHS, DECT
  • TD-SCDMA
  • TETRA, APCO
  • W-CDMA
  • cdma2000
  • cdmaOne
Программное обеспечение: аудио и видео вещание
  • DAB, DAB+, DMB-аудио
  • ATSC, ATSC-M/H
  • CMMB
  • DOCSIS DS
  • DTMB
  • DVB-C/S/S2
  • DVB-T/H/T2
  • FM Stereo, RDS/RBDS
  • ISDB-T/TSB/TB/Tmm
  • J.83 Annex A/B/C
  • T-DMB
ПО:обнаружение/позиционирование/слежение/навигация
  • ГЛОНА́СС
  • Сигналы GNSS
  • GPS
  • Galileo
Объем памяти для воспроизведения сигналов 512 Мвыб
Частотная модуляция: макс.девиация (несущая 1 ГГц) 10 МГц
Частот. модуляция: полоса частот (девиация 100кГц) от 0 до 7 МГц
Фазовая модуляция: макс. девиация (норм. полоса) 1,25 рад до 20 рад
Фазовая модуляция: макс. девиация (широкая полоса) 0,125 рад до 2 рад
Амплитудная модуляция: максимальная глубина 100%
Амплитудная модуляция: полоса частот от 0 до 50 кГц
Наличие измерительных приложений  Да
Векторные  Да
