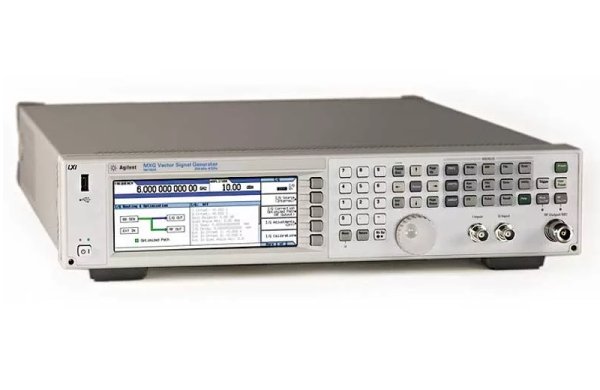

Векторный генератор сигналов серии MXG Agilent Technologies N5182A-506

 Описание:

Отличающийся высокой скоростью переключения частоты, уровня и формы сигнала, наилучшим среди промышленных образцов уровнем мощности в соседнем канале, высокой надёжностью и простотой самообслуживания F всё в это в компактном корпусе (2RU) F векторный генератор сигналов MXG компании Agilent оптимален для производства аппаратуры сотовой связи и её беспроводных компонентов. Генератор MXG обеспечивает более высокую доходность капиталовложений за счёт повышения производительности, увеличения объёма выполняемых испытаний, максимального коэффициента использования и сокращения площади рабочего места. Расширяемость рабочих характеристик в ВЧ и модуляционной областях облегчает конфигурирование генератора MXG для удовлетворения специфических требований к испытаниям.

 Наилучший среди промышленных образцов ACPR

• Относительный уровень мощности в соседнем канале минус 70 дБн для WFCDMA с четырьмя несущими
• Уменьшение неопределённости результатов испытаний в условиях производства и увеличение выхода годных изделий
• Более качественное определение характеристик устройств в процессе НИОКР

 Высокая скорость переключения

• Увеличение производительности в условиях производства
• Самое быстрое определение характеристик устройства в процессе НИОКР
• Время произвольного переключения частоты, уровня или формы сигнала не более 1,2 мс
• Время одновременного переключения частоты, уровня и формы сигнала не более 900 мкс

 Упрощенное самообслуживание

• Выполнение любого ремонта на месте установки путём замены узлов занимает не более 30 минут
• Время поверки прибора не более 1 часа с использованием только анализатора спектра и измерителя мощности

  Частота дискретизации генератора модулирующего сигнала 125 МГц

• Генерация широкополосных сигналов с полосой до 100 МГц
• 64М точек памяти для воспроизведения формы сигнала
• 16-разрядный ЦАП, обеспечивающий отличный динамический диапазон
• Аппаратные средства восстановления сигнала, не требующие нескольких восстанавливающих фильтров

 Эффективные свойства

• Высокая скорость переключения
• Высочайшие характеристики по уровню ACPR
• Отличные характеристики по вектору ошибки (EVM)
• Электронный аттенюатор до 6 ГГц
• Синхронизация нескольких генераторов MXG для конфигурирования системы с несколькими входами и выходами (MIMO)
• Вход опорного сигнала с возможностью настройки в диапазоне от 1 до 50 МГц
• Полоса I/Q модуляции 160 МГц
• Полоса генератора модулирующего сигнала 100 МГц
• Встроенная информационно F справочная система
• Дифференциальный и несимметричный I/Q выходы
• Набор настроек для I/Q составляющих: усиление, смещение, перекос квадратурного канала, перекос I/Q, задержка I/Q
• Запоминание и вызов состояний прибора
• Кодовая совместимость сверху вниз с генератором компании Agilent и генераторами других компаний
• Интерфейс 100BaseFT, совместимый с классом C стандарта LXI, интерфейсы USB 2,0 и GPIB

  Программное обеспечение для создания сигналов специализированных форматов

• 3GPP WFCDMA HSPA
• LTE
• 3GPP2 CDMA
• ISF95 и cdma2000
• TDFSCDMA
• EDGE/GSM
• Создание сигналов специализированных цифровых форматов модуляции
• Создание многотоновых сигналов
• AWGN
• 802.16 WiMAX
• 802.11 WLAN
• 802.11a/b/g WLAN
• DVBFT/H/C/S
• ATSC
• ISDBFT
• DTMB
• NADC/PDC
• PHS
• DECT
• TETRA
• С импульсной модуляцией
• M/AM/FM
• TFDMB
• Создание улучшенных многотоновых сигналов
• С заданным коэффициентом мощности шума

 Гарантированные характеристики частоты и уровня

Диапазон частот:
от 100 кГц до 6 ГГц
Минимальная частота ¹: 100 кГц
Разрешение: 0,01 Гц
Сдвиг фазы: регулируемый с шагом 0,01°
Время переключения частоты^{2, 3}

 Нестабильность частоты

Внутренний опорный генератор, старение
≤ ±5 х 10^-6 за 10 лет, < ±1 х 10^-6 за год
Температурный коэффициент: ± 1 х 10^-6 (ном.) в интервале температур от 0 до + 55 °С
Влияние напряжения сети питания: ± 0,1 х 10^-6 при изменении напряжения в пределах от + 5 до минус 10 % (ном.)
Выход опорного сигнала
• Частота: 10 МГц
• Уровень: не менее + 4 дБм (ном.) на нагрузке 50 Ом
Вход внешнего опорного сигнала
• Частота
– в стандартной конфигурации: 10 МГц
– опция 1ER: от 1 до 50 МГц (с кратностью 0,1 Гц)
• Полоса захвата: ± 1 х 10^-6
• Уровень сигнала: от 3,5 до 20 дБм (ном.)
• Входной импеданс: 50 Ом (ном.)

1 Характеристики ниже 250 кГц не гарантированы за исключением оговоренных случаев.
2 Время от момента получения команды SCPI или сигнала запуска до установления частоты в пределах 0,1·10F6 от конечного значения, или в пределах 100 Гц (любое большее значение), и уровня в пределах 0,2 дБ.
3 При переключении частот ниже 500 кГц или уровней выше + 5 дБм для установления уровня в пределах 0,2 дБ может потребоваться дополнительное время.

 Режимы свипирования

Пошаговое по частоте, пошаговое по уровню и произвольное по списку (список может включать уникальные формы сигналов)
• Время выдержки: от 100 мкс до 100 с
• Число точек: от 2 до 65535 (пошаговое свипирование), от 1 до 1601 (свипирование по списку)

 Уровень

Выходная мощность


Разрешение: 0,01 дБ (ном.)
Шаговый аттенюатор: от 0 до 130 дБ, шаг 5 дБ, электронного типа
Абсолютная погрешность уровня в режиме непрерывной генерации (НГ)¹ (при включенной APM*)

* APM - автоматическая регулировка (установка) мощности
Абсолютная погрешность уровня в режиме НГ (при выкл. АРМ относительно вкл. АРМ)
± 0,35 дБ (тип.)
Абсолютная погрешность уровня в режиме цифровой I/Q модуляции (при вкл. АРМ относительно значения при НГ)
• от 300 МГц до 2,5 ГГц: ±0,25 дБ
• от 3,3 до 3,8 ГГц: ±0,45 дБ
• от 5,0 до 6,0 ГГц: ±0,25 дБ
Время переключения ⁴

 Чистота спектра

Однополосный фазовый шум (при отстройке на 20 кГц)
• 500 МГц: ≤−126 дБн/Гц
• 1 ГГц: ≤− 121 дБн/Гц
• 2 ГГц: ≤−115 дБн/Гц
• 3 ГГц: ≤−110 дБн/Гц
• 4 ГГц: ≤−109 дБн/Гц
• 6 ГГц: ≤−104 дБн/Гц
Остаточная ЧМ (режим НГ, полоса от 300 Гц до 3 кГц, требования МККТТ, СКЗ): менее N х 2 Гц (тип.)

Однополосный фазовый шум в режиме НГ

L(f) [дБн/Гц] в зависимости от частоты [Гц]

 Характеристики аналоговой модуляции

Полосы частот ⁵


 Частотная модуляция (ЧМ) (опция UNT)

Макс. девиация: N х 20 МГц (ном.)
Разрешение: 0,1 % от девиации или 1 Гц, большее из значений (ном.)
Погрешность девиации (частота модуляции 1 кГц, девиация N х 100 кГц):
менее ±2 % + 20 Гц
Частотная характеристика в полосе модуляции (при девиации 100 кГц)


Погрешность несущей частоты по отношению к режиму НГ при ЧМ напряжением пост. тока (DCFM)
• <± 0,2% от установленной девиации + (N х 1 Гц) ⁶
• <± 0,06% от установленной девиации + (N х 1 Гц) (тип.) ⁷
Искажения (частота модуляции 1 кГц, девиация N х 100 кГц): менее 0,4 %
Чувствительность по внешнему входу
+1 В (пик.) для указанной девиации (ном.)

 Фазовая модуляция (ФМ) (опция UNT)

Девиация и частотная характеристика модуляции


Разрешение: 0,1 % от девиации (ном.)
Погрешность девиации (частота модуляции 1 кГц, норм. полоса):
<+0,5 % + 0,01 рад (тип.)
Искажения (частота модуляции 1 кГц, норм. полоса): менее 0,2 % (тип.)
Чувствительность по внешнему входу
+1 В (пик.) для указанной девиации (ном.)

 Амплитудная модуляция (АМ) (опция UNT) ⁸

Закон модуляции: линейный или экспоненциальный
Глубина модуляции
• Максимальная: 90 %
• Разрешение: 0,1 % от глубины модуляции (ном.)
• Погрешность глубины модуляции (частота 1 кГц):
менее ±4 % от уст. значения +1 % (тип.)
Полоса частот модуляции (при неравномерности 3 дБ)
• Связь по пост. току: от 0 до 10 кГц (тип.)
• Связь по перем. току: от 5 Гц до 10 кГц (тип.)
Искажения (частота 1 кГц): менее 2 % (тип.)
Чувствительность по внешнему входу
+1 В (пик.) для указанной глубины модуляции (ном.)

 Импульсная модуляция (ИМ) (опция UNU) ⁹

Отношение уровней в импульсе/в паузе: более 80 дБ (тип.)
Время нарастания: не более 50 нс (тип.)
Время спада: не более 50 нс (тип.)
Минимальная длительность импульса
• АРМ включена: ≥2 мкс (тип.)
• АРМ выключена: ≥500 нс
• Разрешение: 20 нс (ном.)
Частота повторения импульсов
• АРМ включена: от 0 до 500 кГц
• АРМ выключена: от 0 до 2 МГц
Погрешность уровня: не более 1 дБ (тип.) (относительно значения
в режиме НГ при включенной или выключенной АРМ)
Просачивание видеоимпульса: не более 0,5 В (тип.)
Выброс на импульсе: не более 15 % (тип.)

1 Данные приведены для интервала температур от 20 до 30 °С. Вне этого интервала максимальная выходная мощность уменьшается на 0,04 дБ/°С (тип.).
2 Для опции 1EQ может устанавливаться до минус 144 дБм, но ниже минус 127 дБм характеристики не гарантируются.
3 Данные приведены для интервала температур от 20 до 30 °С. Вне этого интервала абсолютная погрешность уровня увеличивается на 0,01 дБ/°С (для частот до 4,5 ГГц) и на 0,02 дБ/°С (для частот свыше 4,5 ГГц).
4 Время от момента получения команды SCPI или сигнала запуска до установления уровня в пределах 0,2 дБ при переключении уровня на или от значения ниже + 5 дБм.
5 N F коэффициент, используемый в данном документе для определения некоторых характеристик.
6 Данные действительны для изменения температуры не более чем на ±5°С после последней калибровки частоты в режиме модуляции напряжением пост. тока (DCFM).
7 Типичное значение сразу после калибровки в режиме DCFM.
8 Характеристики АМ указаны для несущих частот от 500 кГц до 3 ГГц при уровне мощности в пределах ±4 дБм и глубине модуляции ≤ 90 %.
9 Характеристики ИМ относятся к частотам более 500 МГц.

Компрессия длительности импульса: 15 нс (тип.)
Задержка импульса
• Внутренняя задержка: 50 нс (ном.)
• Внешняя задержка: 65 нс (ном.)
Внешний вход
• Входной импеданс: 50 Ом (ном.)
• Уровень: + 1 В (пик.) = состояние ВКЛ. (ном.)
Внутренний генератор импульсов
Режимы: автоматический, прямоугольный сигнал, ждущий, сдвоенный
импульс с регулировкой, сдвоенный импульс с запуском, стробированный,
внешний импульс
Частота сигнала прямоугольной формы: от 0,1 Гц до 10 МГц,
разрешение 0,1 Гц (ном.)
Период повторения импульсов: от 500 нс до 42 с (ном.)
Длительность импульса: от 500 нс до период F 10 нс (ном.)
Разрешение: 10 нс

 Модуляция короткими импульсами (опция UNW)¹

 Внутренний источник аналоговой модуляции (опция UNT)

Форма сигнала: синус
Диапазон частот: от 100 мГц до 2 МГц
Разрешение: 1 мГц
Погрешность частоты: такая же как у опорного источника (ном.)

 Входы внешней модуляции

Виды модуляции: ЧМ, АМ, ФМ, ИМ
Входной импеданс: 50 Ом (ном.)
Одновременная модуляция ²
Все виды модуляции (ЧМ, АМ, ФМ и ИМ) могут быть включены одновременно, за следующими исключениями: ЧМ и ФМ не могут комбинироваться; два вида модуляции не могут выполняться одновременно используя один и тот же источник модулирующего сигнала. Например, генераторы модулирующего сигнала, АМ и ЧМ могут работать одновременно и все будут модулировать выходной ВЧ сигнал. Это полезно для имитации искажений сигнала.

 Характеристики I/Q модуляции

Входы для I/Q модуляции
• Входной импеданс: 50 Ом (ном.)
• Уровень сигнала на полную шкалу: 1,0 В (пик.) ( 0,15 В СКЗ) (ном)

Полоса частот I/Q модуляции, использующий внешний источник (АРМ выключена)

Отстройка от несущей, МГц

График полосы частот I/Q модуляции, использующей опцию внутреннего генератора модулирующего сигнала

Отстройка от несущей, МГц

 Настройки I/Q модуляции

Параметры входа и выхода I/Q сигнала ³
• Внешние I/Q входы
– импеданс: 50 Ом (ном.)
– полоса: 100 МГц модулирующий сигнал (ном.), 200 МГц модулированный ВЧ сигнал (ном.)
– смещение I: ±100 мВ
– смещение Q: ±100 мВ
– регулировка перекоса квадратуры: ±200 единиц
• Внутренние I/Q входы от генератора модулирующего сигнала
– смещение I: ±20 %
– смещение Q: ±20 %
– баланс усиления I/Q: ±1 дБ
– регулировка перекоса квадратуры: ±10 °
– перекос I/Q: ±800 нс
– задержка I/Q: ±400 нс
• Внешние I/Q выходы
– импеданс: 50 Ом (ном.) для каждого выхода; 100 Ом (ном.) для дифференциального выхода
– тип выхода: несимметричный или дифференциальный (опция 1EL)
– макс. напряжение на каждом выходе: ±2 В (размах) на высокоомной нагрузке
– полоса: 50 МГц модулирующий сигнал (ном.), 100 МГц модулированный ВЧ сигнал (ном.)
– синфазное смещение I / Q: ±5 В на высокоомной нагрузке
– дифференциальное смещение I: ±50 мВ на высокоомной нагрузке
– дифференциальное смещениеQ: ±50 мВ на высокоомной нагрузке

1 N - коэффициент, используемый в данном документе для определения некоторых характеристик.
2 Если включена АМ или ЧМ, характеристики, относящиеся к ФМ и ЧМ, не применяются.
3 Данные настроек I/Q представляют области значений доступные для пользователя, но не "гарантированные технические характеристики".

 Генератор модулирующего сигнала (опции 651, 652 и 654)

Число каналов: 2 (I и Q)
Частота дискретизации и ширина полосы


Эффективное разрешение ЦАП: 11 разрядов; 16 разрядов (опция UNV)
Частота среза восстанавливающего фильтра: 50 МГц
Пределы смещения полосы модулирующего сигнала: ±50 МГц
Время переключения сигнала


Режимы цифрового свипирования
В режиме свипирования по списку каждая позиция в списке может представлять независимые сигналы вместе с заданными пользователем частотами и уровнями. Более подробно см. в подразделах, относящихся к уровню и частоте.

Скорость передачи данных
• Через порт LAN к энергонезависимой памяти: 161 Квыборок/с (данные измерений)
• Через порт LAN к генератору модулирующего сигнала: 265 Квыборок/с (данные измерений)
• От энергонезависимой памяти к генератору модулирующего сигнала: 262 Квыборок/с (данные измерений)
Память сигнала произвольной формы
• Макс. ёмкость воспроизведения: 8 Мвыборок, 64 Мвыборок (опция 019)
• Макс. ёмкость хранения, включая маркеры:100 Мвыборок
Сегменты сигнала
• Длина сегмента:
– от 60 до 8 Мвыборок
– от 60 до 64 Мвыборок (опция 019)
• Макс. число сегментов в памяти воспроизведения: 1024, 8192 (опция 019)
• Макс. число сегментов в энергонезависимой памяти: 1024
• Миним. выделенная память для сегмента: 256 точек
Последовательности сигналов
• Макс. число последовательностей: до 2000 в зависимости от использования памяти
• Макс. число сегментов в последовательности: 1024
• Макс. число повторений: 65535
Запуск
• Виды запуска: непрерывный, однократный, стробированный, с продвижением на сегмент
• Источник запуска: от клавиши, внешний, программный (GPIB, LAN, USB)
• Режимы запуска
– непрерывный: автоматический, по сигналу запуска, по сбросу
– однократный: отсутствие перезапуска, буферизированный запуск, ждущий запуск
– стробированный: отрицательной или положительной полярностью
– с продвижением на сегмент: однократный или непрерывный
• Внешняя задержка: от 8 нс до 30 с
• Разрешение по внешней задержке: 8 нс
• Запаздывание запуска: 490 нс + 1 такт (ном.)
• Погрешность запуска: ±4 нс (ном.)
Маркеры
(Маркеры определяются в сегменте в процессе генерации сигнала или устанавливаются с передней панели. Маркер может быть также связан с функцией выключения ВЧ сигнала и удержания АРМ)
• Полярность маркера: отрицательная, положительная
• Число маркеров: 4
Отношение уровней пакет/пауза: более 80 дБ

 Аддитивный белый гауссов шум (AWGN) (опция 403)

• Генерация: в реальном времени с непрерывным вычислением и воспроизведением с помощью цифрового сигнального процессора (DSP)
• Режимы работы: автономный или цифровое суммирование с сигналом произвольной формы
• Полоса частот 2: от 1 Гц до 100 МГц
• ПикFфактор: 15 дБ
• Показатель стохастичности: генератор псевдоFслучайной последовательности длиной 90 бит, период повторения последовательности 313 х 10 9 лет
• Отношение сигнал/шум: ±100 дБ при цифровом суммировании шума с сигналом произвольной формы
• Погрешность отношения сигнал/шум: не более 0,2 дБ на I/Q выходах в полосе модулирующего сигнала

 Специальные форматы модуляции (опция 431)

Форматы модуляции:
• PSK, BPSK, QPSK, OQPSK, р/4DQPSK, 8PSK, 16PSK, D8PSK
• QAM: 4, 16, 32, 64, 128, 256
• FSK: выбираемый уровень 2, 4, 8, 16
• MSK
• ASK
Характер данных: только случайные
Частота модуляции: от 1 Кбит/c до 50 Мбит/с
Тип фильтра: корень из Найквиста, Найквиста, гауссов, прямоугольный, определяемый пользователем

 Имитация искажения фазового шума (опция 430)

• Создание точных профилей фазового шума
• Режимы работы: автономный или с цифровой добавкой к сигналу произвольной формы
• Установка начальной и конечной частот пьедестала фазового шума
• Установка уровня пьедестала фазового шума

 Многотоновый и двухтоновый сигналы (опция 430)

Число тонов: от 2 до 64 с выборочным включением/выключением каждого тона
Разнос частот: от 100 Гц до 100 МГц
Фаза (каждого тона): фиксированная или случайная

 Общие характеристики:

Дистанционное программирование
• Интерфейсы
– GPIB: IEEEF488.2, 1987 г. с функциями приёмника и передатчика
– LAN: 100BaseFT, совместимость с классом С стандарта LXI
– USB: версия 2.0
• Язык программирования
– SCPI, версия 1997.0
• Языковая совместимость, поддерживающая подсистему общих команд 3
– Agilent Technologies: E4438C, E4428C, E442xB, E443xB, E8241A, E8244A, E8251A, E8254A, E8247C, E8257C/D, E8267C/D, серия 8648, 8656B, E8663B, E8657A / B
• Aeroflex: серия 3410
• Rohde & Schwarz: SMU200A, SMJ100A, SMATE200A, SMIQ, SML, SMV
Требования к электропитанию
• Сеть переменного тока от 100 до 120 В, от 50 до 60 Гц
• Сеть переменного тока от 220 до 240 В, от 50 до 60 Гц
• Потребляемая мощность 250 Вт максимум
Требования безопасности
Соответствуют European Low Voltage Directive 73/23/EEC, скорректированной на основании 93/68/EEC
– IEC/EN 61010F1
– Канада: CSA C22.2 No. 61010F1
– США: UL 61010F1
Электромагнитная совместимость (ЭМС)
Соответствуют European EMC Directive 89/936/EEC, скорректированной на основании 93/68/EEC
– IEC / EN 61326
– CISPR, публикация 11 группа 1, класс A
– AS / NZS CISPR 11:2002
– ICES / NMBF001
Память
Память распределена между данными состояния прибора, файлами данных пользователя, файлами списка свипирования, последовательностей сигнала и другими файлами. В N5182A MXG доступно 512 МБ флэш - памяти. В зависимости от того, как используется эта память, может быть запомнено до 1000 состояний прибора
Режим защищенной среды (опция 006)
Очистка памяти. Память очищается при включении питания, и экранное изображение гасится
Масса: не более 12,5 кг (27,5 фунтов) без упаковки; не более 27,2 кг (60 фунтов) в упаковке
Габаритные размеры (В х Ш х Г):
103 х 426 х 432 мм (4,07 х 16,8 х 17 дюймов)
Рекомендуемый межповерочный интервал: 24 месяца

1 Время переключения в режиме SCPI требует предварительной загрузки сигнала в список свипирования.
2 Максимальная ширина полосы зависит от установленной опции генератора модулирующего сигнала.
3 Версия микропрограммы A.01.10 и более поздние.

 Опции и рекомендуемые товары

 Специальные опции для векторного сигнала

 Программное обеспечение Signal Studio

  Принадлежности:
