Описание:
Векторный генератор сигналов R&S®SMU200A способен удовлетворить все потребности исследователей, разработчиков и производителей современных мобильных коммуникационных систем. R&S SMU200A не только объединяет два независимых генератора сигналов в одном корпусе высотой всего 4 единицы, но и обеспечивает непревзойденные характеристики РЧ и модулирующего сигналов.
Особенности:
Интуитивно понятное управление
R&S®SMU200A обладает современным интуитивно понятным интерфейсом пользователя. Тракт прохождения сигнала от секции модулирующего сигнала до РЧ выхода ясно представляется на блок-схеме. Каждый элемент схемы представляет собой функциональный модуль прибора. Генерируемый сигнал сразу же виден, также понятно, наложен ли на него аддитивный белый гауссовский шум и/или затухание.
Пример сигнала LTE 2x2 MIMO, генерируемого векторным генератором сигналов R&S®SMU200A
Пример сигналов двух телекоммуникационных стандартов, генерируемых одним векторным генератором сигналов R&S®SMU200A:
показанный на верхнем тракте сигнал LTE с аддитивным шумом, и показанный на нижнем тракте сигнал Wcdma с затуханием.
Великолепное качество сигнала
Благодаря передовой многопетлевой концепции синтезатора, R&S®SMU200A отличается чрезвычайно низким уровнем широкополосного шума и фазового шума SSB. В стандартную конфигурацию входит высокостабильный термостатированный кварцевый генератор, обладающий превосходными характеристиками старения и минимальным температурным дрейфом. R&S®SMU200A идеально подходит, например, для использования вместо гетеродинов или генераторов, управляемых напряжением.
Типовой фазовый шум SBB на частотах 100 МГц, 850 МГц, 2,1 ГГц и 5,7 ГГц
со встроенным опорным генератором (без опции пониженного фазового шума)
Для того чтобы не создавать помех сигналам соседних каналов, усилители базовых станций 3GPP должны обладать хорошим значением коэффициента утечки мощности в соседний канал (ACLR). Для тестирования этого параметра ACLR генератора сигналов должен быть лучше, чем у усилителя. В настоящее время все шире используются усилители мощности, работающие с несколькими несущими. В этом случае усиливается не один сигнал, а несколько сигналов в соседних частотных диапазонах. Тестирование таких усилителей накладывает еще более жесткие требования на параметры генератора. Великолепных значений ACLR R&S®SMU200A более чем достаточно, чтобы использовать генератор сигналов для таких задач.
Великолепные значения ACLR
Непревзойденная гибкость
Стандарты мобильной радиосвязи третьего поколения значительно более требовательны к функциональности генераторов. Благодаря хорошим ВЧ параметрам и гибкости, наши генераторы сигналов особенно хорошо подходят особенно для тестирования базовых станций. Универсальный кодер в генераторе модулирующего сигнала R&S®SMU200A специально разработан так, что допускает простое добавление новых стандартов. Поэтому R&S®SMU200A способен одинаково хорошо работать как с сегодняшними, так и с завтрашними стандартами мобильной радиосвязи
Четыре кодовых канала в реальном масштабе времени с дополнительными фоновыми каналами
Две генератора сигналов в одном приборе
Преимущество концепции двойного тракта R&S®SMU200A становится особенно очевидным при использовании его в сфере мобильной радиосвязи. Поскольку секция модулирующего сигнала R&S®SMU200A полностью изготовлена по цифровой технологии, сложение сигналов двух генераторов модулирующего сигнала может быть легко выполнено, оно не вызывает никаких проблем синхронизации и не требует внешнего сумматора или дополнительного оборудования. При этом можно точно установить сдвиг частоты и относительную мощность каждого сигнала.
Для тестирования приемника базовых станций с несколькими несущими при наличии сложных сигналов помехи один генератор модулирующего сигнала может формировать тестовый сигнал, который подлежит оценке. Второй генератор модулирующего сигнала формирует соответствующий сигнал с несколькими несущими, который используется в качестве фонового сигнала. Возможна также имитация двух передающих антенн (разнесенная передача) базовой станции. До сих пор для этого требовалось два генератора, однако, при использовании R&S®SMU200A необходим только один прибор.
Суммирование сигнала в режиме реального времени и сигнала с несколькими несущими
Если и РЧ секция оборудована двумя трактами, то можно удовлетворить практически любые требования. Например, полезный сигнал и сигнал помехи, необходимые для тестирования приемника, могут генерироваться одним прибором, даже если эти сигналы сильно отличаются по мощности и частоте, как в случае необходимости измерения внедиапазонного блокирования.

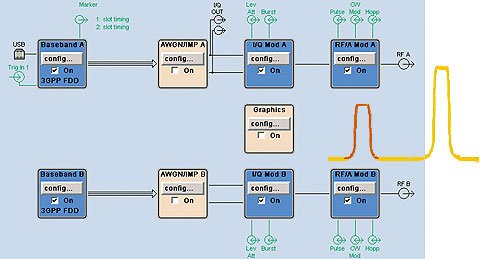

Генерация полезного сигнала и сигнала помехи
Идеальное решение для производства
Высокие скорости переключения и короткие времена измерений особенно важны для автоматических испытаний в процессе производства. Короткие времена выхода на режим генератора сигналов означают реальную прибыль. R&S®SMU200A, обладая очень малым временем выхода на режим

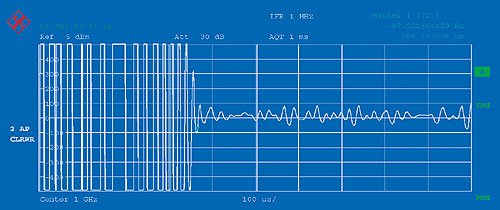

Время выхода на режим после смены частоты (в режиме списка)
• Дистанционное управление
R&S®SMU200A может дистанционно управляться по шине GPIB или по локальной сети LAN. При использовании удаленного рабочего стола Windows дистанционное управления прибором можно осуществлять с компьютера.
Дистанционное управление векторным генератором сигналов R&S®SMU200A по шине IEEE или локальной сети LAN
• Передняя панель
К разъемам USB на передней панели можно подключать внешнюю клавиатуру, «мышь» или флэш-накопитель. При необходимости можно использовать два выхода маркера, а также вход синхронизации.

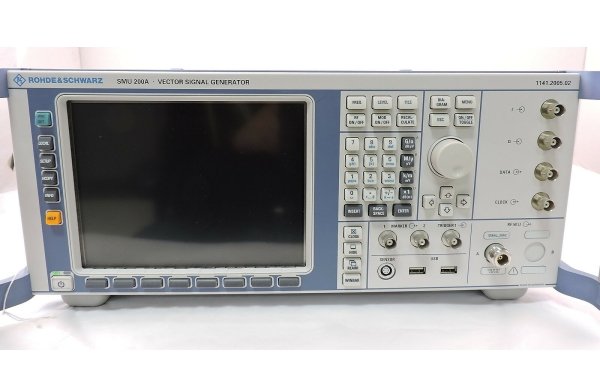

Передняя панель R&S®SMU200AПередняя панель R&S®SMU200A
• Задняя панель
На задней панели расположены интерфейсы LAN (100BaseT) и GPIB, а также разъем USB ведомого устройства. С помощью этого разъема R&S®SMU200A в качестве ведомого устройства можно непосредственно подключать к компьютеру, например, для загрузки обновлений аппаратного программного обеспечения быстрым и удобным способом. Также через этот разъем можно загружать с компьютера параметры модуляции. К разъему VGA можно подключать внешний монитор или проектор.
Модульная конструкция
• С расчетом на будущее
Благодаря модульной конструкции, R&S®SMU200A служит надежной защитой вложенных затрат. В любое время могут быть добавлены дополнительные опции. Такая концепция позволяет адаптировать R&S®SMU200A к специфическим приложениям.
Модуль синтезатора R&S®SMU200A
Характеристики:
• Дополнительные частотные модули на частоты от 100 кГц до 2,2/3/4/6 ГГц для первого РЧ тракта
• Опциональный второй РЧ тракт с диапазоном частот до 2,2 ГГц или 3 ГГц
• Один или два полных тракта модулирующего сигнала
• Цифровое суммирование модулирующих сигналов без потерь (например, для тестирования многостандартных базовых станций)
• Модулятор I/Q с полосой РЧ 200 МГц
• Превосходное значение коэффициента утечки мощности в соседний канал (ACLR) +70 дБ (типовое значение) для 3GPP FDD
• Поддержка стандарта WiMAX™ IEEE 802.16-2004/Corr1-2005, 802.16e-2005 и WiBro
• Смешанные кадры со слотами GSM, EDGE и EGPRS2 в одном кадре (с одинаковой символьной скоростью для кадра)
• Возможность объединения двух приборов в конфигурации 2 x 4 или 4 x 2 канала MIMO
