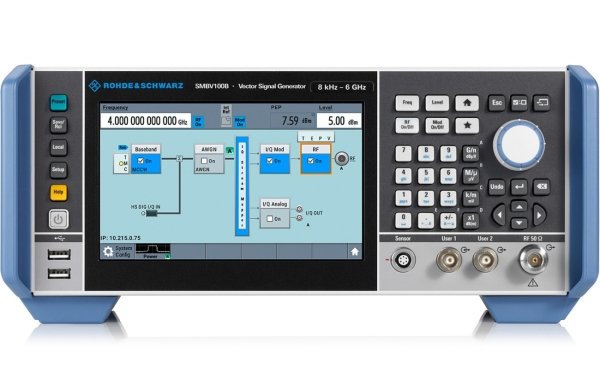

Назначение векторного генератора сигналов SMBV100B:
Векторный генератор сигналов SMBV100B предназначен для получения модулированных сигналов любой сложности. Это могут быть как сигналы с аналоговой модуляцией (АМ, ЧМ, ФМ), так и с цифровой модуляцией (ASK, PSK, FSK, QAM и прочее), радарных сигналов (ЛЧМ, код Баркера, произвольные импульсные последовательности) в соответствии с настройками пользователя или в соответствии с выбранным стандартом связи. В отличие от предыдущей версии генератора (SMBV100A) этот генератор имеет значительно большую полосу модуляции, более высокую выходную мощность, пониженный фазовый шум, большой сенсорный экран. При этом внешние размеры новой модели остались практически неизменными.
Особенности векторного генератора сигналов SMBV100B:
- Диапазон частот: Режим НГ от 8 кГц до 3 или 6 ГГц и Режим I/Q от 1 МГц до 3 или 6 ГГц;
- Высокая выходная мощность: до +34 дБмВт;
- Модулирующий генератор с кодером реального масштаба времени и сигналами произвольной формы;
- Полосы модуляции: до 500 МГц с внутренним источником модуляции и до 2 ГГц с внешним источником модуляции;
- Емкость памяти до 2 млрд отсчетов для длинных тестовых последовательностей;
- Возможность генерации сигналов, созданных внешним ПО;
- Поддержка всех важных цифровых стандартов: 3GPP LTE FDD/HSPA/HSPA, GSM/EDGE/EDGE Evolution, TD-SCDMA, Bluetooth®, OFDM, DVB, 5G NR;
- Обновленный графический пользовательский интерфейс с сенсорным экраном диагональю 7 дюймов.
Описание векторного генератора сигналов SMBV100B:
Отличительной особенностью SMBV100B являются его параметры: высочайшая выходная мощность и широкая полоса встроенной модуляции, не доступные на данный момент другим производите
Оперативная готовность к задачам заказчика
В отличие от предыдущей версии – генератора SMBV100A – модернизация генератора SMBV100B значительно упростилась и требует минимальных затрат времени. Даже такие опции как расширение частотного диапазона и увеличение выходной мощности теперь могут быть активированы программным ключом на территории заказчика без необходимости посещения сервисного центра. Программным ключом также можно расширить полосу модуляции, увеличить размер памяти генератора произвольных форм (ARB) и задействовать практически любой тип модуляции, если это не было сделано в момент покупки прибора. Такой подход предоставляет пользователю гибко планировать затраты на покупку оборудования, расширяя функционал прибора по мере необходимости в кратчайшие сроки.
Удобство использования
Удобство работы с SMBV100B обеспечивается исключительно продуманным интерфейсом пользователя, которому разработчики уделили особое внимание. На большом сенсорном экране отображается блок-схема его текущей конфигурации, пути прохождения сигналов, а также значения различных параметров. Подключение и отключение нужного модуля выполняется простым нажатием на его пиктограмму. Такой подход позволяет бы- стро выбрать и настроить все необходимые параметры.
Встроенный регистратор макросов SCPI и генератор кода, автоматически записывающий все команды ручного управления, позволят минимизировать время, требуемое для автоматизации измерений, экономя ресурсы на разработку. Кроме того, эмуляция команд дистанционного управления других производителей – способствует легкой интеграции прибора в уже существующие измерительные комплексы, снижая объем работ и устраняя возможные риски при замене устаревшего оборудования.
Технические характеристики:
| Параметр | Значение | ||
| Частотный диапазон | SMBVB-B103 | от 8 кГц до 3 ГГц (режим НГ) | |
| от 1 МГц до 3 ГГц (режим I/Q) | |||
| SMBVB-B103 и | от 8 кГц до 6 ГГц (режим НГ) | ||
| SMBVB-KB106 | от 1 МГц до 6 ГГц (режим I/Q) | ||
| Дискретность установки частоты | 0,001 Гц | ||
| Время установки частоты | < 1,2 мс | ||
| Стабильность опорного генератора (старение) | Стандартно | < 1 × 10–6/год | |
| с опцией SMBVB-B1 | < 1 × 10–7/год | ||
| с опцией SMBVB-B1H | < 3 × 10–8/год | ||
| Вход для внешней опорной частоты | Стандартно | 10 МГц (BNC (розетка)) | |
| с опцией SMBVB-B3 | 100 МГц (BNC (розетка)) | ||
| 1 ГГц (SMA (розетка)) | |||
| с опцией SMBVB- K704 | от 1 МГц до 100 МГц (BNC (розетка)) | ||
| Выход для опорной частоты | (форма сигнала – синус) | ||
| Внутренний источник | Стандартно | 10 МГц (BNC (розетка)) | |
| Внешний источник | вх. частота: 10 МГц | 10 МГц (BNC (розетка)) | |
| с опцией SMBVB-B3 | 10, 100 МГц (BNC (розетка)) | ||
| 1 ГГц (SMA (розетка)) | |||
| с опцией SMBB- K704 | 10 МГц (BNC (розетка)) | ||
| Гарантированный уровень мощности выходного сигнала | Стандартно | 200 кГц < f ≤ 1 МГц | от -110 дБм до +13 дБм |
| 1 МГц < f ≤ 10 МГц | от -110 дБм до +18 дБм | ||
| 10 МГц < f ≤ 6 ГГц | от -127 дБм до +18 дБм | ||
| с SMBVB-K3 | 200 кГц < f ≤ 1 МГц | от -110 дБм до +13 дБм | |
| 1 МГц < f ≤ 10 МГц | от -110 дБм до +21 дБм | ||
| 10 МГц < f ≤ 4 ГГц | от -127 дБм до +21 дБм | ||
| 4 ГГц < f ≤ 6 ГГц | от -127 дБм до +20 дБм | ||
| с SMBVB-B32 | 200 кГц < f ≤ 10 МГц | от -110 дБм до +21 дБм | |
| 10 МГц < f ≤ 6 ГГц | от -127 дБм до +25 дБм | ||
| Дискретность установки уровня | 0,01 дБ | ||
| Погрешность установки уровня (при уровне > –90 дБм) | 200 кГц < f ≤ 3 ГГц | < 0,5 дБ | |
| f > 3 ГГц | < 0,7 дБ | ||
| Время установки | < 1 мс (0,7 мс измеренное) | ||
| Чистота спектра | |||
| Гармонические составляющие | 1 МГц ≤ f ≤ 6 ГГц | < -30 дБн | |
| Фазовый шум (при отстройке 20 кГц на несущей) | 1 ГГц | < –126 дБн/Гц, -132 дБн/Гц тип. | |
| 3 ГГц | < –116 дБн/Гц, -122 дБн/Гц тип. | ||
| 6 ГГц | < –110 дБн/Гц, -116 дБн/Гц тип. | ||
| Типы модуляции | |||
| АМ, ЧМ, ФМ (SMBVB-K720) | Параметры смотрите в спецификации | ||
| ИМ (SMBVB-K22) (стандартно – внешняя, с SMBVB-K23 – внутренняя/внешняя) |
время нарастания/спада | < 15 нс (transition type: Fast) | |
| < 200 нс (transition type: Smoothed) | |||
| частота повторения | до 25 МГц | ||
| минимальная длительность импульса | < 20 нс (transition type: Fast) | ||
| Векторная I/Q модуляция | Полоса модуляции | внешняя wideband I/Q: | |
| +/-25% от несущей (при f ≤4 ГГц) | |||
| +/- 1 ГГц (при f > 4 ГГц) | |||
| внутренняя baseband I/Q: | |||
| +/-25% от несущей (при f ≤1 ГГц) | |||
| +/- 250 МГц (при f > 1 ГГц) | |||
| Источники модуляции | |||
| Внутренний модулирующий генератор | Типы сигналов | Синусоидальный | |
| Диапазон частот | от 0,1 Гц до 1 МГц | ||
| 2 НЧ генератора, генератор шума (SMBVB-K24) | Типы сигналов | Синусоидальный, импульсный, треугольный, трапецеидальный, шумоподобный |
|
| Диапазон частот | Синус от 0,1 Гц до 10 МГц | ||
| Полосы шумового сигнала | от 100 кГц до 10 МГц | ||
| Импульсный, треугольный, трапецеидальный, |
от 0,1 Гц до 1 МГц | ||
| Генератор импульсов (SMBVB-K23) | Режимы | Единичный / двойной импульс | |
| Период | от 40 нс до 100 с | ||
| Длительность | от 10 нс до 1 с (единичный импульс) | ||
| Джиттер | < 10 нс | ||
| Аналоговые входы для I/Q | BNC (розетка) на задней панели | ||
| Цифровые входы для I/Q (Digital baseband input) | Дискретизация | от 400 Гц до 200 МГц | |
| Разрешение | до 18 бит | ||
| Полоса частот | 160 МГц | ||
| Внутренний I/Q модулирующий генератор (Internal baseband) | Скорость выборки | 600 МГц | |
| Разрешение | 16 бит | ||
| I/Q baseband генератор – режим произвольной формы (ARB) | |||
| Длина записи | Стандартно | до 64 млн. отсчетов | |
| Опционально | 256 млн./ 1/ 2 млрд. отсчетов | ||
| Полоса частот | Стандартно | до 120 МГц | |
| с SMBVB-K523/-К524 | до 240 / 500 МГц | ||
| Типы сигналов | Маркерные (до 3), Многосегментные (до 1024), С несколькими несущими (до 512) |
||
| I/Q baseband генератор – кодер реального времени (режим цифровой пользовательской модуляции) (SMBVB-K520) |
|||
| Типы модуляций | ASK, FSK, PSK, QAM | ||
| Параметры шумового сигнала (опц. SMBVB-K62 Additive white Gaussian noise) | |||
| Крест-фактор | > 15 дБ | ||
| Отношение С/Ш | от -50 дБ до +45 дБ | ||
| Ширина полосы | Стандартно | до 120 МГц | |
| с SMBVB-K523/-К524 | до 240 / 500 МГц | ||
| Общая информация | |||
| Дисплей | 7 дюймов, емкостной сенсорный | ||
| Питание | Сеть переменного тока: 100 В-240 В (50-60 Гц, 400 Гц) | ||
| Потребляемая мощность | Максимально 300 Вт | ||
| Габаритные размеры (Ш-В-Г), мм | 344 × 153 × 372 | ||
| Масса | 10,5 кг | ||
Комплект поставки
| № | Наименование | Количество |
| 1 | Векторный генератор сигналов SMBV100B | 1 |
| 2 | Кабель питания | 1 |
| 3 | Краткое руководство | 1 |
