Векторный генератор сигналов Rohde & Schwarz SMBV100A

Артикул: 1-5854

• Высочаи?шии? выходнои? уровень в классе приборов до 6 ГГц, сочетающии?ся с превосходными радиочастотными характеристиками
• Внутрисистемная генерация сигналов для всех основных цифровых стандартов радиосвязи с использованием дополнительного источника модулирующих сигналов
• Минимальная стоимость эксплуатационных расходов за счет превосходного соотношения цена/производительность и возможности обслуживания на месте
• Максимальная полоса пропускания I/Q-модулятора превышает 500 МГц
• Встроенныи? ARB-генератор для воспроизведения предварительно рассчитанных сигналов
• Емкость памяти до 256 млн. отсчетов для длинных тестовых последовательностеи?
• Стандарты мобильнои? радиосвязи 2G/3G/LTE
• Беспроводные стандарты, в том числе мобильныи? WiMAX и 9 WLAN IEEE 802.11n

 Описание:

Современныи? векторныи? генератор сигналов наряду с гибкостью и очень хорошими сигнальными характеристика ми дол- жен обладать превосходным коэффициентом окупаемости. И по всем этим параметрам генератор R&S®SMBV100A устанавливает новые стандарты среди приборов среднего класса. Генератор сигналов R&S®SMBV100A наряду с очень высоким выходным уровнем сигнала и малым временем установки пара- метров обладает превосходными радиочастотными характеристиками.

Готовность к будущим требованиям уже сегодня

• Неустаревающая концепция аппаратного оснащения
• ВЧ-секция с высоким выходным уровнем сигнала в диапазоне до 6 ГГц
• Внутрисистемная генерация широкополосных радиосигналов с полосой частот до 120 МГц
• Максимальная полоса пропускания I/Q-модулятора превышает 500 МГц
• Постоянное соответствие современным требованиям за счет обновляемого программного обеспечения

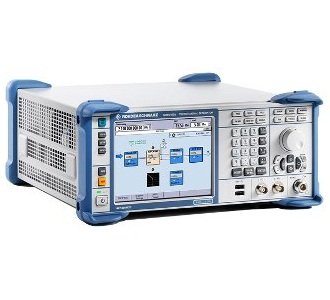

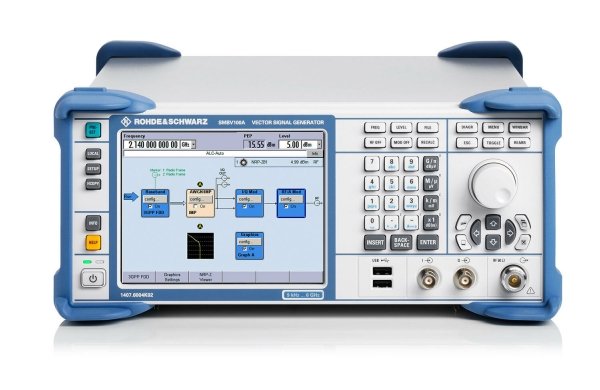

Общий вид прибора

АЧХ I/Q-модулятора с полосой пропускания выше 500 МГц

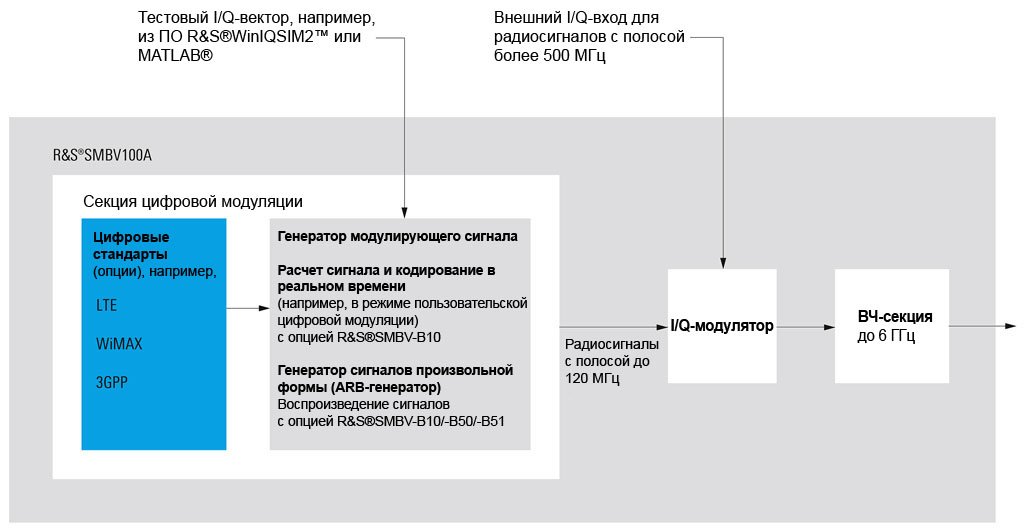

Внутрисистемная генерация специализированных сигналов с использованием дополнительного генератора модулирующих сигналов

• Кодер модулирующих сигналов с возможностью работы в реальном масштабе времени для прямой генерации сигналов
• Встроенный ARB-генератор для воспроизведения предварительно рассчитанных сигналов
• Доступность приборов с ARB-генератором под различные полосы частот
• Емкость памяти до 256 млн. отсчетов для длинных тестовых последовательностей (опция R&S®SMBV-B55)



Вариант Опция Генератор модулирующего сигнала Полоса ВЧ
1 R&S®SMBV-B10 Кодер модулирующих сигналов с возможностью работы в реальном масштабе времени и ARB-генератор (32M или 256М отсчетов) 120 МГц
2 R&S®SMBV-B50 только ARB-генератор (32M или 256М отсчетов) 120 МГц
3 R&S®SMBV-B51 только ARB-генератор (32M или 256М отсчетов) 60 МГц

Поддержка всех основных современных цифровых стандартов

• Непосредственное конфигурирование сигнала за счет удобного в использовании графического интерфейса
• Стандарты мобильной радиосвязи 2G/3G/LTE
• Беспроводные стандарты, в том числе мобильный WiMAX и WLAN IEEE 802.11n

Графический интерфейс пользователя генератора R&S®SMBV100A, показывающий доступные в приборе многочисленные цифровые стандарты (опция)

Графическое представление параметров цифровых стандартов, в данном случае, стандарта EUTRA/LTE

Превосходные радиочастотные характеристики для всех типов применений

• Превосходный фазовый шум обеспечивает малое значение EVM для цифровых стандартов
• Высокий выходной уровень компенсирует потери в измерительной установке или системе
• Малое время установления параметров для ускорения измерений
• Аналоговая модуляция для базовых измерений

Измеренный шум SSB с внутренним термостатированным кварцевым генератором (опция R&S®SMBV-B1)

Измеренная зависимость максимальной выходной мощности от частоты

Гистограмма измеренного времени установки уровня в режиме I/Q

Гибкая обработка сигналов и возможности вывода модулирующего сигнала

• CW-помехи и имитация белого шума AWGN
• Аналоговые выходы модулирующего сигнала

Наложение белого шума AWGN на сигнал LTE


Низкая стоимость эксплуатационных расходов за счет простоты сервисного обслуживания

• Быстрое обслуживание на месте
• Длительный межкалибровочный интервал (3 года), минимизирующий затраты на обслуживание
• Простая модульная конструкция, сокращающая время ремонта



Универсальный и в то же время специализированный прибор

• Рассчитан на высокую производительность

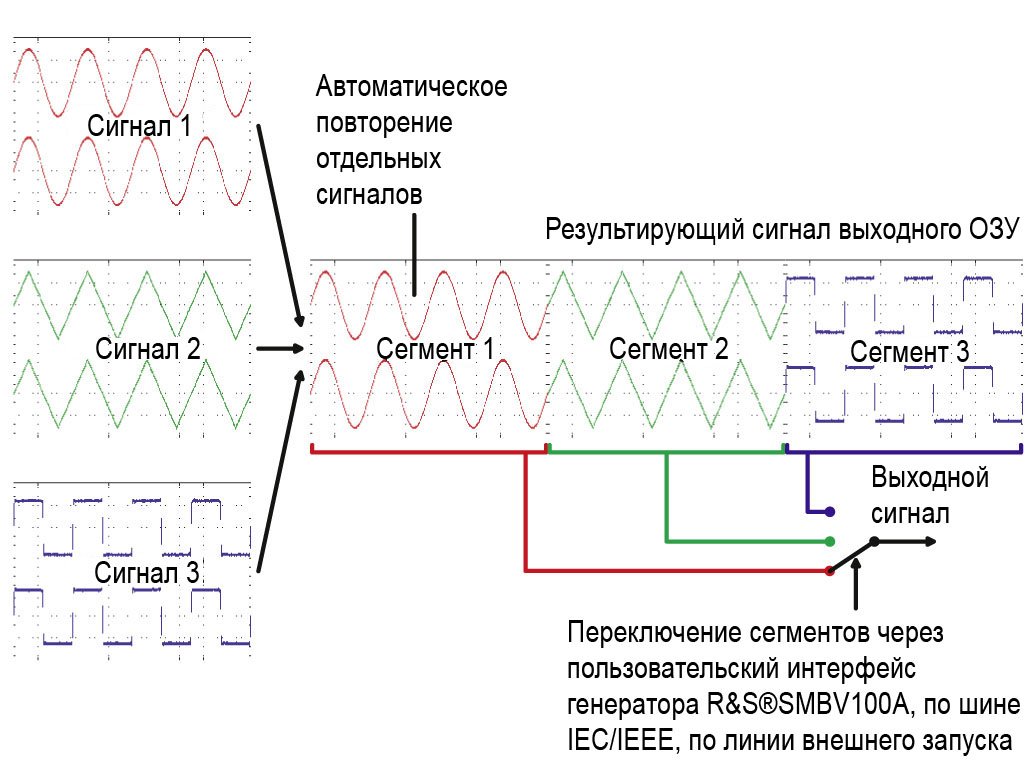

- Режим многосегментных сигналов для быстрого переключения между тестовыми последовательностями
- Высокая воспроизводимость уровня, гарантирующая стабильные условия проведения испытаний

• Готовность к использованию в аэрокосмических и оборонных приложениях

- Универсальные возможности генерации импульсов как без модуляции, так и с использованием сложной модуляции

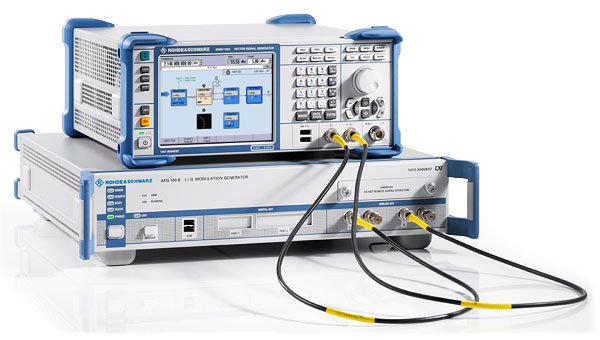

- Возможность объединения нескольких приборов для генерации фазово-когерентных радиосигналов

Воспроизводимость уровня

 Характеристики:

• Высочаи?шии? выходнои? уровень в классе приборов до 6 ГГц, сочетающии?ся с превосходными радиочастотными характеристиками
• Внутрисистемная генерация сигналов для всех основных цифровых стандартов радиосвязи с использованием дополнительного источника модулирующих сигналов
• Минимальная стоимость эксплуатационных расходов за счет превосходного соотношения цена/производительность и возможности обслуживания на месте
• Максимальная полоса пропускания I/Q-модулятора превышает 500 МГц
• Встроенныи? ARB-генератор для воспроизведения предварительно рассчитанных сигналов
• Емкость памяти до 256 млн. отсчетов для длинных тестовых последовательностеи?
• Стандарты мобильнои? радиосвязи 2G/3G/LTE
• Беспроводные стандарты, в том числе мобильныи? WiMAX и 9 WLAN IEEE 802.11n
