Описание:

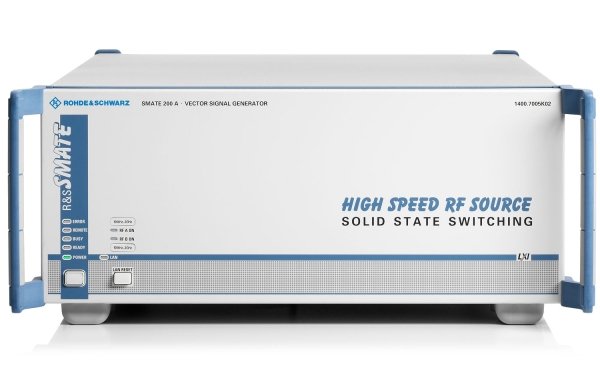

Генератор сигналов R&S®SMATE200A, в основе которого лежит успешная платформа R&S®SMU200A, специально разработан для применения в условиях промышленного производства. Так, с передней панели были убраны экран и органы управления, разъемы перемещены на заднюю панель, а характеристики оптимизированы с целью получения наименьшего времени установки измерительных параметров для повышения объема выпуска продукции.
Технические данные:
Генератор сигналов R&S®SMATE200A, в основе которого лежит успешная платформа R&S®SMU200A, специально разработан для применения в условиях промышленного производства. Так, с передней панели были убраны экран и органы управления, разъемы перемещены на заднюю панель, а характеристики оптимизированы с целью получения наименьшего времени установки измерительных параметров для повышения объема выпуска продукции. Тем не менее, как и в генераторе R&S® SMU200A, сохранена концепция размещения двух генераторов в одном корпусе высотой всего четыре единицы, что является несомненным плюсом в условиях экономии ценного рабочего пространства. Все эти характеристики достигнуты без какого-либо ухудшения превосходных ВЧ-характеристик и универсальных функций модуляции, которыми отличается исходный генератор R&S® SMU200A.
Благодаря модульной конструкции генератор R&S® SMATE200A легко адаптируется к самым разнообразным задачам. Имеется возможность выбора частотного диапазона до 3 или 6 ГГц для одного или двух сигнальных трактов и установки двух полностью независимых источников модулирующего сигнала. Эти источники, как и в генераторе R&S® SMU200A, могут быть использованы для создания комплексных сигналов в реальном масштабе времени или для вывода предварительно загруженных сигналов из встроенного генератора сигналов произвольной формы.
Помимо собственного быстродействия, генератор R&S® SMATE200A предлагает специальную функцию быстрого переключения между различными тестовыми сигналами. Функция многосегментного представления сигнала позволяет легко объединять сигналы различных видов (например, GSM и WCDMA) в схеме измерения, обеспечивая дополнительное увеличение скорости проведения производственных испытаний. И это всего лишь один пример из многочисленных возможностей адаптации генератора R&S® SMATE200A к специальным требованиям в условиях производства.
Свойства:
Разработан для применения на производстве
Генератор R&S® SMATE200A, разработанный для достижения наилучшего быстродействия, идеально подходит для производственных линий с жесткими временными требованиями. При работе в режиме дистанционного управления по шине IEC/IEEE время установки параметров составляет менее 2 мс. Еще быстрее установка параметров происходит в режиме списка (менее 400 мкс), когда производимые изменения частоты и уровня задаются заранее. Новый режим быстрого переключения улучшил возможности режима списка, предоставив возможность произвольного обращения к парам "частота/уровень" (до 10 000 значений) в любом порядке через последовательную шину и обеспечив максимальную универсальность для инженеров-испытателей. Дополнительные способы снижения времени тестирования включают в себя специальные аппаратные функции синхронизации, осуществляющие управление наиболее часто используемыми функциями, в том числе функциями включения и выключения ВЧ-сигнала (RF ON/OFF) и модуляции (MODULATION ON/OFF). Все описанные усовершенствования разработаны для снижения общей стоимости владения в условиях производства.
Время установки после смены частоты
Высочайшее качество сигнала
То, что генератор сигналов R&S® SMATE200A специально разработан для достижения наилучшего быстродействия, не означает ухудшения его характеристик. В стандартной поставке генератор R&S® SMATE200A обладает теми же превосходными ВЧ-характеристиками, что и генератор R&S® SMU200A, т.е. номинальным уровнем фазового шума SSB –135 дБн/Гц (при отстройке на 20 кГц от несущей частоты 1 ГГц). Дополнительно может быть установлена опция низкого фазового шума, обеспечивающая еще более сильное подавление фазового шума (на 5 дБн/Гц тип.). Превосходная комбинация быстродействия и качества сигнала делает генератор R&S® SMATE200A идеальной заменой гетеродина.
Типичный фазовый шум SBB на частоте 100 МГц, 850 МГц, 2,1 ГГц и 5,7 ГГц с опцией низкого фазового шума
Интерфейсы
Универсальные интерфейсы генератора R&S® SMATE200A реализованы как в виде классических выходных BNC-разъемов, так и в виде дополнительных входов и выходов, объединенных в SCSI-разъемах. Данные разъемы упрощают и повышают скорость монтажа прибора в состав измерительной установки.
SI-разъемы
Модульная конструкция
Благодаря своей модульной конструкции генератор R&S®SMATE200A может быть адаптирован практически к любым требованиям. При возникновении потребности в новых функциях достаточно просто добавить соответствующие опции.
Характеристики:
• Очень малое время установки частоты и уровня (например, на смену частоты затрачивается менее 2 мс по шине GPIB и менее 400 мкс в режиме списка)
• Возможность установки частотных опций на 3 или 6 ГГц для одного или двух сигнальных трактов
• Режим быстрого переключения обеспечивает удобное обращение к парам "частота/уровень"; по скорости сравним с обычным режимом списка
• Возможность совмещения двух полноценных независимых генераторов сигналов в одном приборе
• Возможность установки двух независимых источников модулирующего сигнала, не только поддерживающих режим работы в реальном масштабе времени, но и обеспечивающих генерацию сигналов произвольной формы (с памятью на 128 млн. отсчетов для каждого генератора)
• Возможность дистанционного управления по локальной сети LAN (Gigabit Ethernet) и шине GPIB
